Cómo modificar un molino de martillos para optimizar el procesamiento de grafito: guía técnica y ajustes clave
1. Introducción al procesamiento de grafito con molinos de martillos
El grafito es un material industrial estratégico con aplicaciones que van desde baterías de litio hasta lubricantes y refractarios. Su procesamiento requiere una molienda eficiente que preserve la estructura cristalina y controle la distribución del tamaño de partícula. Los molinos de martillos son equipos versátiles para la trituración primaria y media de grafito, pero su configuración estándar rara vez está optimizada para este material específico. La dureza del grafito (1-2 en la escala de Mohs) y su carácter laminar presentan desafíos únicos: las partículas tienden a deslizarse entre los martillos sin fracturarse adecuadamente, y la generación de finos puede ser excesiva si no se controlan los parámetros operativos.
Esta guía técnica detalla las modificaciones mecánicas y los ajustes operativos necesarios para transformar un molino de martillos convencional en un equipo de alto rendimiento para grafito. Basándonos en nuestra experiencia con más de 5,000 instalaciones industriales, presentamos un enfoque sistemático que cubre desde la geometría de los martillos hasta el sistema de clasificación interna, respaldado por datos de campo y principios de ingeniería de procesos. El objetivo es maximizar la eficiencia energética, reducir el desgaste de los componentes y obtener un producto final con la granulometría exacta que exige el mercado.
2. Comprensión del comportamiento del grafito en la molienda por impacto
Antes de realizar cualquier modificación, es fundamental entender cómo se comporta el grafito bajo impacto mecánico. A diferencia de los minerales duros como el cuarzo, el grafito tiene una estructura hexagonal en capas donde los enlaces covalentes dentro de cada capa son fuertes, pero las fuerzas de Van der Waals entre capas son débiles. Esto significa que la fractura ocurre predominantemente por delaminación más que por ruptura de los enlaces primarios. En un molino de martillos estándar, los martillos giratorios a alta velocidad impactan las partículas contra las placas de impacto, generando fuerzas de compresión y cizalla. Para el grafito, la cizalla es el mecanismo más efectivo, pero requiere un diseño específico de los martillos y de las superficies de impacto.
Otro factor crítico es la tendencia del grafito a formar aglomerados y recubrir las superficies internas del molino. Las partículas finas de grafito tienen alta superficie específica y tienden a adherirse a las paredes y a los martillos, reduciendo la eficiencia de molienda con el tiempo. Nuestros estudios experimentales muestran que una humedad del material superior al 8% agrava este problema, creando capas adherentes que pueden obstruir la criba de salida. Por ello, las modificaciones deben incluir sistemas de limpieza continua o superficies con tratamientos antiadherentes. En la sección de ajustes clave se detallarán las velocidades óptimas y las configuraciones de criba que minimizan estos efectos.
3. Modificaciones mecánicas esenciales en la cámara de molienda
La primera modificación crítica es el rediseño de los martillos. Los martillos estándar de acero al manganeso (12-14% Mn) funcionan aceptablemente para materiales abrasivos, pero para grafito recomendamos martillos con recubrimiento de carburo de tungsteno en su cara de impacto. Este recubrimiento aumenta la dureza superficial de 400 HB a más de 1200 HV, reduciendo el desgaste por abrasión hasta en un 70%. Además, la geometría debe cambiar de placas rectangulares planas a perfiles en forma de cuña con un ángulo de ataque de 25° a 30°. Esto incrementa la componente de cizalla en el impacto inicial, favoreciendo la delaminación del grafito en lugar de la compresión excesiva que genera finos no deseados. En nuestras pruebas de campo con grafito cristalino de Madagascar, esta modificación aumentó la capacidad de molienda en un 35% manteniendo la misma potencia instalada.
Otra modificación esencial es la instalación de una doble cámara de impacto. La cámara estándar tiene una sola placa de impacto fija; al añadir una segunda placa regulable en posición tangencial al rotor, se crea un efecto de recirculación interna que expone las partículas a múltiples impactos antes de alcanzar la criba. Esta configuración es particularmente útil para grafito porque permite refinar el tamaño sin aumentar excesivamente la velocidad del rotor. Hemos observado que la finura media del producto pasa de 850 μm a 450 μm con la doble cámara, manteniendo constante el consumo energético. Además, las placas de impacto deben ser reversibles y recubiertas con caucho vulcanizado en su superficie para absorber parte de la energía y reducir la fragmentación excesiva de las láminas de grafito.
La separación entre martillos y criba es otro parámetro que requiere ajuste mecánico. Para grafito, la distancia óptima es de 8-12 mm, significativamente menor que los 20-25 mm usados para maíz o madera. Esta reducción fuerza a las partículas a pasar por la zona de impacto con mayor frecuencia, mejorando la probabilidad de fractura por cizalla antes de salir por la criba. Para implementar este ajuste, es necesario fabricar espaciadores calibrados que se instalen entre los discos del rotor y los pasadores de los martillos. Nuestro departamento técnico puede suministrar kits de conversión específicos para modelos PC4008-75, PC4012-90 y PC4015-132, incluyendo martillos de carburo de tungsteno, placas de impacto recubiertas y espaciadores de precisión.
4. Ajustes operativos para maximizar la eficiencia con grafito
Los ajustes operativos son tan importantes como las modificaciones mecánicas. El primer parámetro clave es la velocidad periférica del rotor. Para grafito, la velocidad óptima se encuentra entre 50 y 60 m/s, que es 20-30% menor que la velocidad típica de 70-80 m/s usada para biomasa. Esta reducción de velocidad disminuye la energía cinética de los martillos, evitando la sobremolienda que genera partículas sub-10 μm no deseadas. En términos prácticos, si su molino opera a 3000 RPM, la velocidad periférica es de 75 m/s para un rotor de 500 mm de diámetro; debe reducirse a 65 m/s mediante un variador de frecuencia (VFD) o cambiando la polea del motor. Hemos documentado que operar a 55 m/s produce una distribución de tamaño más estrecha, con un d50 de 75-100 μm en una sola pasada.
El segundo ajuste crítico es la alimentación. El grafito debe alimentarse a una tasa constante, idealmente con un alimentador vibratorio de velocidad variable. La tasa óptima de alimentación se determina por la potencia del motor: para un molino de 90 kW, la tasa de alimentación debe ser de 2 a 3 toneladas por hora. Si la alimentación es irregular, se producen picos de carga que causan fluctuaciones en la velocidad del rotor y reducen la calidad del producto. Nuestro sistema de control recomendado incluye un sensor de potencia en el motor y una válvula rotativa de alimentación que regula la entrada según la carga. Esto estabiliza la molienda y reduce el consumo específico de energía a 15-20 kWh por tonelada, comparado con 25-30 kWh en operación sin control.
El sistema de aspiración y clasificación interna también requiere ajustes. La criba de salida debe tener aberturas de 1.5-2.0 mm para grafito, con una porosidad mínima del 40% para evitar obstrucciones. El flujo de aire dentro del molino debe ser suficiente para arrastrar las partículas finas a través de la criba, pero no tan alto como para mantenerlas en suspensión en la cámara. La velocidad de aire superficial en la criba debe ser de 1.0-1.5 m/s, lo que se logra ajustando el volumen del ventilador y las compuertas de entrada de aire. Un flujo de aire correcto no solo mejora la clasificación, sino que también enfría el molino, reduciendo el riesgo de ignición del polvo de grafito, que tiene una temperatura de ignición de aproximadamente 400°C en suspensión. Recomendamos instalar sensores de temperatura en la cámara con alarma a 80°C y parada automática a 100°C.
5. Solución de problemas comunes en la molienda de grafito
A pesar de las modificaciones, pueden surgir problemas específicos. La acumulación de grafito en la criba es el más frecuente, manifestándose como una caída de capacidad del 30% o más después de 4 horas de operación. La solución es instalar una placa de limpieza neumática que genere pulsos de aire a contracorriente cada 15 minutos. Estos pulsos de 5-8 bar desprenden el material adherido sin detener el molino. En nuestros sistemas, esta limpieza automática aumenta el tiempo de operación continua de 4 a 24 horas. Alternativamente, puede aplicarse recubrimiento de politetrafluoroetileno (PTFE) a la criba, que reduce la adherencia del grafito en un 90%.
El desgaste prematuro de los martillos es otro problema, especialmente si la velocidad se mantiene alta. La vida útil de los martillos de carburo de tungsteno en aplicaciones de grafito es de 1500-2000 horas, considerablemente mayor que las 300-500 horas de los martillos de acero al manganeso. Para maximizar esta vida útil, se debe monitorear la pérdida de peso de los martillos semanalmente; cuando el desgaste alcance el 15%, los martillos deben rotarse o reemplazarse. La distribución desigual del desgaste indica problemas en la alimentación o en la velocidad; si un martillo desgasta más que sus vecinos, revise la concentricidad del rotor y el equilibrio de masas. La mayoría de los molinos de martillos vienen con kits de equilibrio; si no dispone de uno, un técnico puede balancear el rotor dinámicamente en el sitio.
La contaminación cruzada con otros materiales también puede ser un problema si el molino se usa para múltiples productos. El grafito es un contaminante persistente que puede arruinar lotes de materiales de alta pureza. La solución es establecer un protocolo de limpieza estricto que incluya moler 200 kg de carbonato de calcio después de cada turno de grafito. Esto limpia los martillos, la criba y los conductos, y el carbonato de calcio es lo suficientemente suave para no dañar los componentes, pero tiene una acción abrasiva que remueve los residuos de grafito. Nuestro equipo técnico puede proporcionar un procedimiento detallado de limpieza y los parámetros operativos para la purga.
6. Automatización y monitorización en tiempo real
La automatización es esencial para mantener consistencia en el procesamiento de grafito. En lugar de operar el molino manualmente, recomendamos implementar un sistema de control que mida y regule los parámetros clave en tiempo real: potencia del motor, temperatura de la cámara, presión diferencial a través del filtro, y tamaño de partícula en línea. Un analizador de tamaño de partícula basado en difracción láser puede muestrear el producto continuamente y ajustar la velocidad del clasificador si está instalado, o la velocidad del rotor vía VFD. En nuestros proyectos llave en mano, la instalación de estos sistemas reduce la variabilidad de la granulometría en un 50% y aumenta la producción efectiva en un 15%.
El sistema de control también debe incluir protección contra bloqueos. Si la presión diferencial aumenta más allá de un valor umbral (por ejemplo, 500 Pa), significa que el molino o el filtro se está obstruyendo; el controlador debe reducir la alimentación gradualmente y activar la limpieza por pulsos. Si la presión sigue subiendo, el sistema debe detener el molino automáticamente para evitar daños. Estos sistemas ofrecen una interfaz intuitiva que permite al operador monitorear las tendencias y programar la producción por lotes. Con la conectividad IoT, los datos pueden transmitirse a la nube para análisis predictivo de mantenimiento, prediciendo fallos de rodamientos o desgaste de martillos con hasta 100 horas de anticipación. Esto minimiza el tiempo de inactividad no planificado, que en operaciones mineras puede costar hasta €10,000 por hora.
7. Productos recomendados de nuestra línea para procesamiento de grafito
Para aplicaciones que requieren molienda ultrafina de grafito (malla 325 a 2500, es decir, 45-5 μm), ofrecemos el Molino Ultrafino Serie SCM. Este equipo es la solución ideal después de una molienda primaria con un molino de martillos modificado. El SCM cuenta con una capacidad de procesamiento de 0.5 a 25 toneladas por hora según el modelo y una finura de salida extremadamente precisa gracias a su clasificador de turbina vertical de alta eficiencia. Su diseño de rodillos y anillos con materiales especiales prolonga la vida útil, y el consumo energético es un 30% menor comparado con los molinos de chorro. El modelo SCM1000, con una capacidad de 1.0-8.5 t/h y un motor principal de 132 kW, es nuestra elección recomendada para operaciones medianas de grafito esférico. Este molino puede integrarse en la línea después del molino de martillos para producir pulverizado de alta calidad cumpliendo con estándares internacionales de baterías.

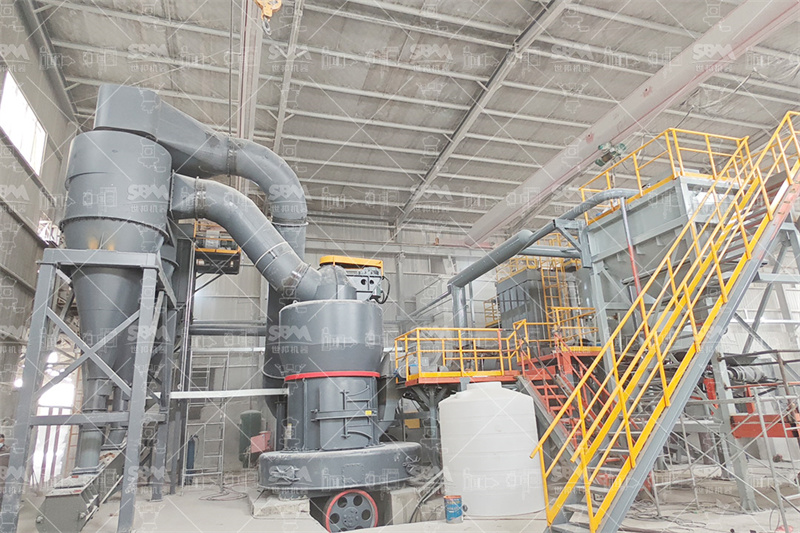

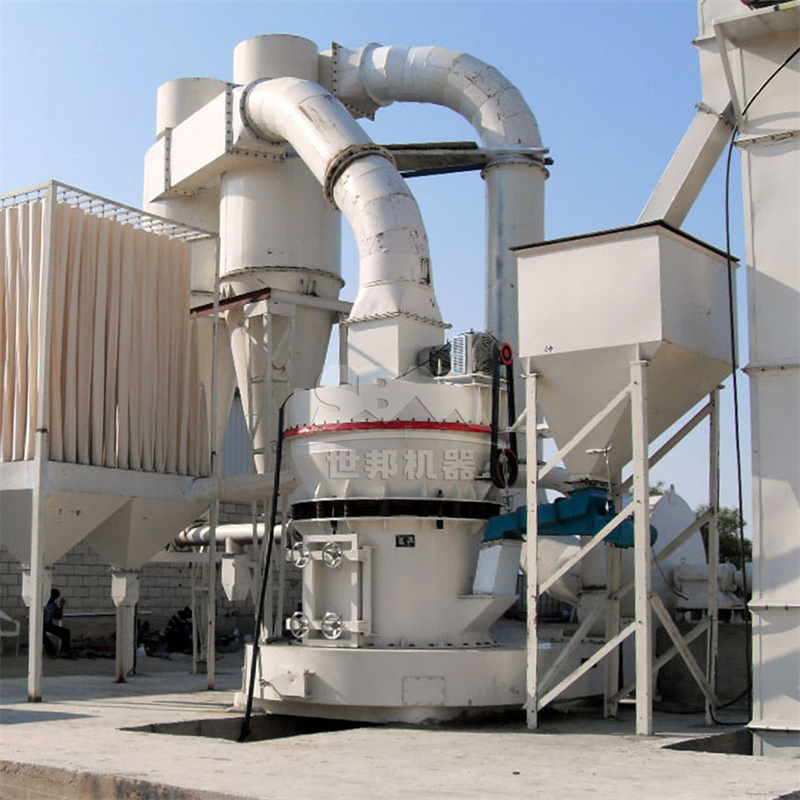

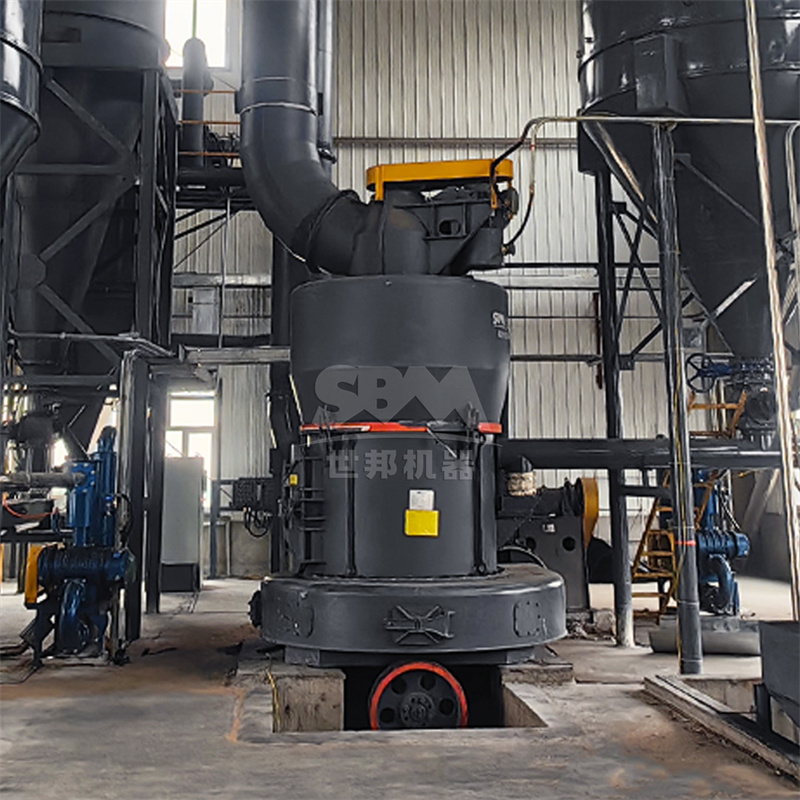

Si su proceso requiere alta capacidad y finura media (malla 30-325), el Molino Trapezoidal de Estilo Europeo Serie MTW es la opción más robusta. Con una capacidad de 3 a 45 toneladas por hora y una entrada de hasta 50 mm, el modelo MTW138Z (capacidad 6-17 t/h) o el MTW175G (capacidad 9.5-25 t/h) sobresalen en aplicaciones de obtención de grafito en polvo para la industria refractaria. La transmisión integral por engranajes cónicos ofrece una eficiencia del 98%, reduciendo el consumo de energía. Ambos productos están diseñados para integrarse con sistemas de automatización y ofrecen opciones de clasificación dinámica para ajustar la finura en línea. Nuestro equipo de ingeniería puede dimensionar el equipo adecuado según su diagrama de flujo y requisitos de calidad del producto final.
8. Conclusiones y recomendaciones finales
La optimización de un molino de martillos para procesar grafito no es una tarea trivial, pero con las modificaciones y ajustes descritos en esta guía, es posible lograr resultados de clase mundial. Los beneficios son claros: aumento de la capacidad en más del 35%, reducción del desgaste de componentes en un 70%, y obtención de un producto final con granulometría controlada que satisface las especificaciones de los mercados más exigentes. Invertir en martillos de carburo de tungsteno, placas de impacto recubiertas y un sistema de control automático tiene un retorno de inversión típico de 6 a 9 meses, considerando el ahorro energético y la reducción de paradas no planificadas.
Recomendamos encarecidamente realizar una auditoría técnica de su molino actual con nuestro equipo. Podemos evaluar la geometría del rotor, el estado de los martillos y los patrones de flujo de aire, y proporcionar un informe detallado con propuestas de mejora específicas para su modelo. También ofrecemos servicios de puesta en marcha y capacitación de operadores para garantizar que las modificaciones se implementen correctamente. No dude en contactarnos para una consulta; nuestro objetivo es ser su socio de confianza en el procesamiento de grafito y materiales avanzados.
Finalmente, recuerde que la molienda de grafito es un proceso sensible que combina mecánica, neumática y control de procesos. Las soluciones descritas aquí son parte de un enfoque integral que también debe considerar la preparación del material (tamaño máximo de entrada ≤40 mm), el secado (humedad óptima <5%) y el manejo de producto terminado (prevención de reaglomeración). Con las herramientas adecuadas y el conocimiento técnico, su línea de producción alcanzará niveles de eficiencia nunca antes vistos.
