¿Cuáles son las configuraciones comunes de los molinos de rodillos en la industria del cemento?
Introducción a la molienda en la industria del cemento
La industria del cemento es uno de los sectores industriales más intensivos en energía y en recursos minerales. La molienda representa una de las etapas más críticas y costosas dentro del proceso de producción, ya que de ella dependen tanto la calidad final del cemento como el consumo energético global de la planta. En este contexto, los molinos de rodillos se han consolidado como la tecnología predominante para la molienda de materias primas, clínker y aditivos, desplazando en gran medida a los tradicionales molinos de bolas gracias a su mayor eficiencia energética, su capacidad para manejar grandes caudales y su flexibilidad para ajustar la finura del producto.
Las configuraciones de los molinos de rodillos en la industria cementera varían según el tipo de material a moler, la finura requerida, la capacidad de producción y las condiciones específicas de cada planta. A continuación, se presentan las configuraciones más comunes, los principios de funcionamiento asociados y los criterios técnicos que influyen en su selección.
Principales configuraciones de molinos de rodillos
1. Molino vertical de rodillos (VRM)
El molino vertical de rodillos es la configuración más extendida en la molienda de cemento y materias primas. Su diseño integra las funciones de trituración, molienda, clasificación y secado en un solo equipo, lo que reduce significativamente la huella de instalación y los costos de infraestructura. En esta configuración, el material se alimenta sobre un plato giratorio y es triturado por rodillos que ejercen presión hidráulica o por resortes. El flujo de aire ascendente transporta el material fino hacia un clasificador dinámico, mientras que el material grueso retorna al plato para una nueva molienda.
Dentro de los molinos verticales, existen subconfiguraciones según el tipo de material: molinos para minerales (serie LM-K), molinos para carbón (serie LM-M), molinos para escoria (serie LM-N) y molinos para polvo fino (serie LM-X). Cada una de estas variantes ajusta parámetros como la presión de molienda, el caudal de aire y la velocidad del clasificador para optimizar el rendimiento según las propiedades del material.
2. Molino trapezoidal de velocidad media (MTM)
El molino trapezoidal de velocidad media es una configuración robusta y versátil, ampliamente utilizada en la molienda de cemento, caliza, escoria y otros materiales no inflamables. Su diseño incorpora un sistema de presurización por resortes que compensa automáticamente el desgaste de los rodillos y anillos, prolongando la vida útil de los componentes. El conjunto de rodillos oscilantes, unido por tirantes horizontales, protege los rodamientos del eje principal y permite procesar materiales de mayor tamaño. Esta configuración es especialmente adecuada para plantas de capacidad media que requieren una finura controlada entre 45 y 325 mallas.
3. Molino trapezoidal de estilo europeo (MTW)
El molino trapezoidal de estilo europeo representa una evolución del molino MTM, con mejoras significativas en la eficiencia de transmisión y la reducción de costos de mantenimiento. Incorpora un diseño de cuchilla antidesgaste segmentada, un conducto de aire en arco optimizado y una transmisión integral por engranajes cónicos que alcanza una eficiencia del 98%. Su estructura de voluta resistente al desgaste mejora la clasificación por aire y reduce las obstrucciones, lo que se traduce en una menor pérdida de energía y una mayor estabilidad operativa.
4. Molino de rodillos pendulares (MRN)
El molino pendular MRN es una configuración clásica que utiliza la fuerza centrífuga generada por rodillos suspendidos para presionar el material contra un anillo de molienda. Su sistema de lubricación por aceite ligero, libre de mantenimiento, y su colector de polvo por pulsos totalmente automático lo convierten en una opción confiable y ecológica. Esta configuración es frecuente en moliendas de cemento, caliza y materiales de dureza media, con capacidades que van desde 2.7 hasta 83 toneladas por hora según el modelo.
5. Molino vertical ultrafino (LUM)
Para aplicaciones que requieren finuras extremadamente finas, el molino vertical ultrafino LUM ofrece una configuración especializada. Su diseño de curva entre rodillo y revestimiento mejora la eficiencia de molienda, mientras que su tecnología de clasificación multirrotor garantiza un producto final sin partículas gruesas. Con un sistema de control PLC y operación sellada bajo presión negativa, este molino es ideal para la molienda de cemento de alto rendimiento y adiciones minerales.
Configuraciones auxiliares y sistemas integrados
Además del molino principal, las configuraciones comunes en la industria del cemento incluyen sistemas auxiliares que garantizan la eficiencia global del circuito de molienda:
- Sistemas de alimentación y dosificación: alimentadores vibratorios, elevadores de cangilones y transportadores de tornillo que aseguran un flujo constante y controlado de material hacia el molino.
- Clasificadores dinámicos: separadores de alta eficiencia que ajustan la granulometría del producto final y reducen la recirculación innecesaria.
- Sistemas de desempolvado: colectores de polvo por pulsos, ciclones y filtros de mangas que cumplen con estrictas normativas ambientales.
- Sistemas de lubricación y enfriamiento: unidades de lubricación por aceite o grasa, y sistemas de enfriamiento de agua para mantener las temperaturas operativas dentro de rangos seguros.
- Sistemas de control automatizado: PLC y sistemas SCADA que monitorean y ajustan parámetros como presión de molienda, caudal de aire, velocidad del clasificador y temperatura.
Recomendación de productos: Molino Trapezoidal Serie MTW y Molino Vertical de Rodillos Serie LM
En el contexto de la molienda de cemento, dos configuraciones destacan por su rendimiento, confiabilidad y eficiencia: el Molino Trapezoidal de Estilo Europeo Serie MTW y el Molino Vertical de Rodillos Serie LM.

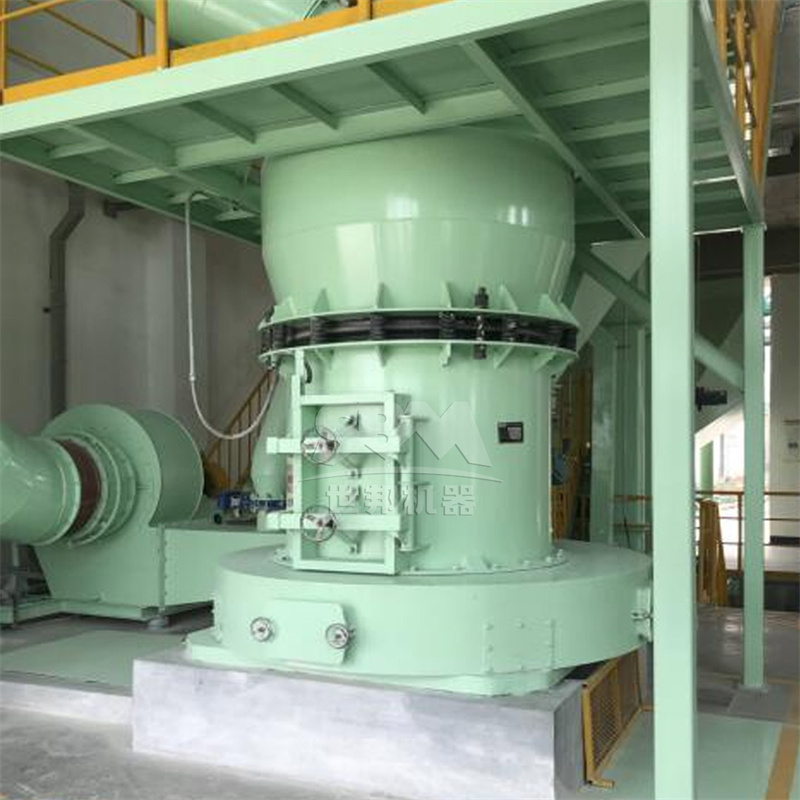

El Molino Trapezoidal Serie MTW es una excelente opción para plantas que buscan una molienda fina y uniforme con bajo mantenimiento. Su capacidad varía entre 3 y 45 toneladas por hora, con una finura de salida ajustable entre 30 y 325 mallas (hasta 0.038 mm). Gracias a su diseño de cuchilla antidesgaste, su transmisión por engranajes cónicos de alta eficiencia y su estructura de voluta resistente al desgaste, este molino reduce los costos operativos y mejora la estabilidad del proceso. Es especialmente adecuado para la molienda de clínker, caliza y escoria en plantas de capacidad media.
Por otro lado, el Molino Vertical de Rodillos Serie LM representa la solución más avanzada para grandes capacidades y molienda integrada. Con capacidades que alcanzan hasta 250 toneladas por hora en configuraciones para minerales, y hasta 110 toneladas por hora para escoria, este molino integra trituración, molienda y clasificación en un solo equipo. Su diseño de no contacto entre rodillos y plato reduce el desgaste y el consumo energético en un 30-40% en comparación con los molinos de bolas. Además, su operación bajo presión negativa y su sistema de control automático lo convierten en una opción altamente eficiente y respetuosa con el medio ambiente. Para plantas cementeras que requieren altos volúmenes de producción y un control preciso de la finura, el molino LM es la elección ideal.
Comparativa técnica y criterios de selección
La selección de la configuración más adecuada depende de varios factores:
- Capacidad de producción: los molinos verticales LM son preferibles para capacidades superiores a 50 t/h, mientras que los molinos MTW y MTM son más adecuados para capacidades medias.
- Finura del producto: para finuras inferiores a 45 μm, se recomiendan molinos ultrafinos como el LUM o el SCM.
- Consumo energético: los molinos verticales de rodillos ofrecen el menor consumo específico por tonelada molida.
- Requisitos ambientales: configuraciones con sistemas de desempolvado avanzado son obligatorias en la mayoría de las jurisdicciones.
- Costo de mantenimiento: los molinos con sistemas de lubricación automática y piezas de desgaste de larga duración reducen los costos a largo plazo.
En resumen, la industria del cemento utiliza una variedad de configuraciones de molinos de rodillos, cada una adaptada a necesidades específicas de molienda. La elección correcta depende de un análisis técnico-económico que considere la capacidad, la finura, el consumo energético y las condiciones operativas de cada planta. Con productos como el Molino Trapezoidal Serie MTW y el Molino Vertical de Rodillos Serie LM, es posible optimizar la molienda de cemento, reducir costos y cumplir con los más altos estándares de calidad y sostenibilidad.
Conclusión
Los molinos de rodillos son componentes esenciales en la industria del cemento, y sus configuraciones han evolucionado para satisfacer las demandas de eficiencia, productividad y sostenibilidad. Desde los clásicos molinos pendulares hasta los modernos molinos verticales ultrafinos, cada configuración ofrece ventajas específicas. La incorporación de tecnologías como la clasificación de alta precisión, el control automático y los sistemas de desempolvado avanzado ha permitido que estos equipos alcancen niveles de rendimiento sin precedentes. Para los fabricantes de cemento, invertir en la configuración adecuada de molino de rodillos no solo mejora la rentabilidad, sino que también contribuye a un proceso más limpio y responsable con el medio ambiente.
