Implicaciones del escalado de laboratorio a la molienda industrial: retos y consideraciones clave

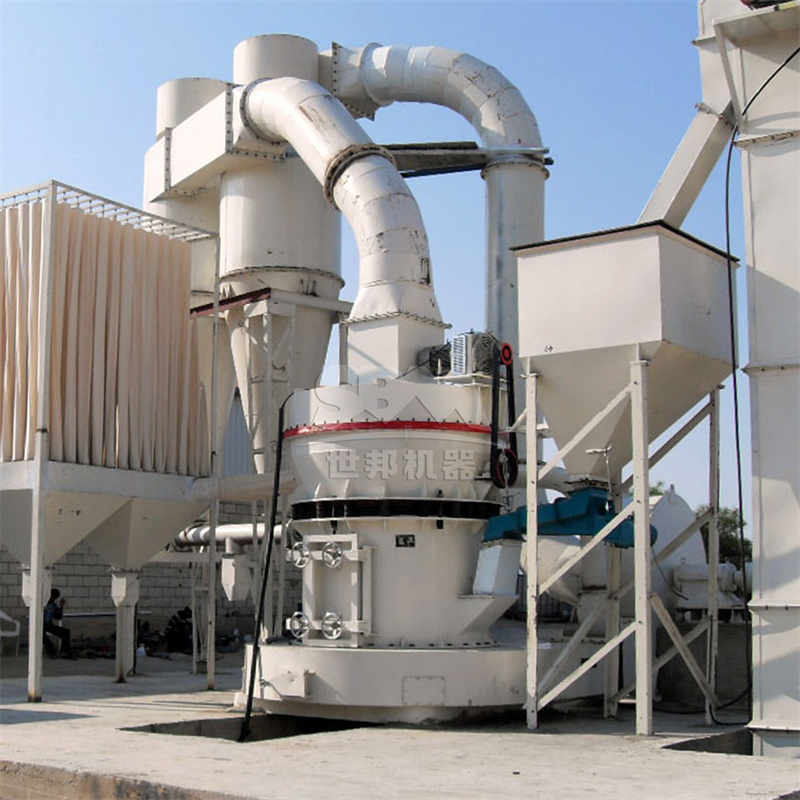

1. Introducción: El abismo entre el laboratorio y la planta industrial

El proceso de escalado (scale-up) desde un molino de laboratorio hasta un sistema de molienda industrial es una de las etapas más críticas y complejas en el desarrollo de procesos de reducción de tamaño. Lo que funciona de manera eficiente a escala de banco de pruebas (procesando unos pocos kilogramos por hora) a menudo fracasa estrepitosamente cuando se intenta reproducir a nivel industrial (procesando decenas de toneladas por hora). Las implicaciones de un escalado deficiente van desde la inversión en equipos sobredimensionados hasta la producción de lotes fuera de especificación, pasando por costos operativos inasumibles.

En este artículo, analizaremos en profundidad los principales retos técnicos y operativos que surgen al escalar procesos de molienda, y presentaremos las consideraciones clave que los ingenieros de proceso deben tener en cuenta para garantizar una transición exitosa. Además, destacaremos cómo las soluciones tecnológicas modernas, como los molinos trapezoidales y los molinos ultrafinos, están diseñadas para mitigar estos problemas desde el origen.

2. Reto fundamental: La fenomenología de la ruptura no es lineal

El primer gran desafío radica en que la física de la conminución no escala de forma lineal. En un molino de laboratorio, la energía específica (kWh/t) aplicada a una partícula puede ser relativamente uniforme. Sin embargo, en un molino industrial, aparecen gradientes de energía, distribución irregular de los medios de molienda y efectos de flujo másico que alteran por completo la cinética de molienda.

• Distribución del tiempo de residencia: En los equipos pequeños, el flujo es casi de pistón. Al escalar, aparecen zonas muertas y cortocircuitos que generan una amplia distribución de tiempos de residencia, resultando en productos con una cola de partículas gruesas no molidas.
• Efectos de la gravedad y la fuerza centrífuga: El diámetro del plato o del anillo de molienda cambia radicalmente las fuerzas centrífugas aplicadas. Un material que se comporta como fluido en un laboratorio puede comportarse como un sólido cohesivo en un equipo de 3 metros de diámetro.

Para abordar este reto, es fundamental contar con equipos cuyo diseño incorpore geometrías que mantengan la eficiencia energética a gran escala. El Molino Trapezoidal de Estilo Europeo Serie MTW de nuestra compañía está diseñado con un conducto de aire en arco optimizado y un sistema de transmisión por engranajes cónicos (eficiencia del 98%), que reduce drásticamente las pérdidas energéticas que suelen magnificarse en el escalado. Su capacidad de procesamiento de 3 a 45 ton/h lo convierte en la solución ideal para puentear la brecha entre la prueba piloto y la producción masiva.

3. Consideración clave: La precisión en la clasificación

Uno de los aspectos que más se subestima en el escalado es el sistema de clasificación. En el laboratorio, a menudo se utiliza un tamiz vibratorio o un clasificador de aire simple. En la industria, la calidad del producto final (medida en D97, D50, o residuo en malla) depende casi exclusivamente del clasificador dinámico.

Al escalar, los clasificadores enfrentan dos problemas principales:

• La inercia de las partículas: En rotores grandes, la velocidad tangencial varía significativamente a lo largo del radio, provocando que la fuerza centrífuga no sea uniforme y permitiendo que partículas gruesas escapen hacia el producto terminado.
• La carga de sólidos: Un clasificador de laboratorio funciona con una concentración baja de sólidos. En la industria, la alta concentración provoca interferencias entre partículas, reduciendo la eficiencia de corte.

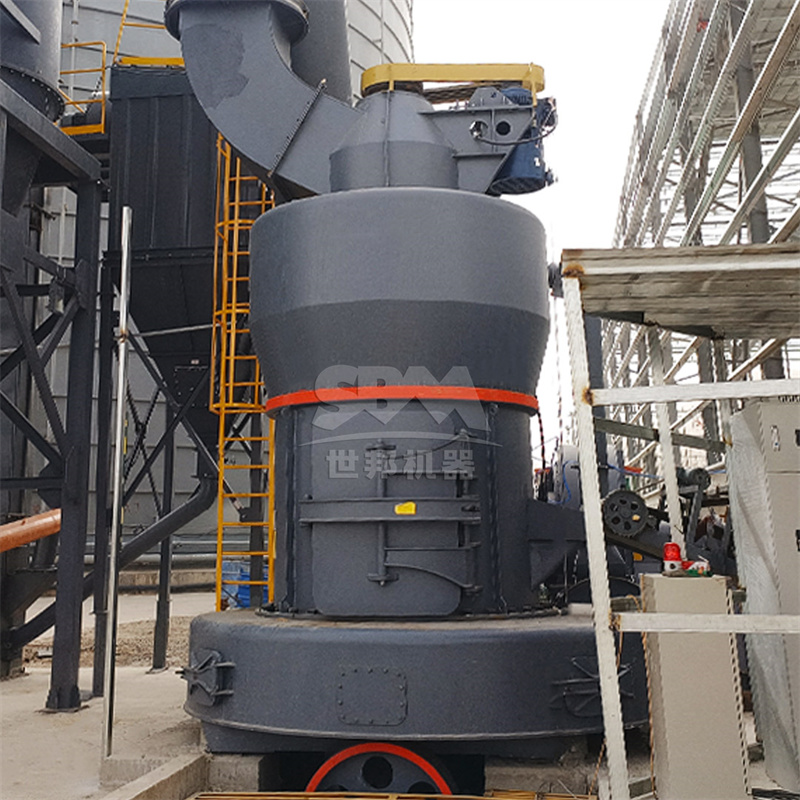

Para resolver esto, se requiere un clasificador de turbina vertical con una precisión de corte extremadamente alta. Nuestro Molino Ultrafino Serie SCM (que alcanza finuras de malla 325 a 2500, equivalentes a 45-5 μm) incorpora precisamente este tipo de clasificador. Su diseño garantiza que incluso en capacidades de hasta 25 ton/h, el producto final sea uniforme y esté libre de polvos gruesos, un desafío que ningún escalado lineal puede resolver sin una tecnología de clasificación dedicada.

4. Reto operativo: El desgaste y la durabilidad de los componentes

El desgaste es inherente a la molienda. Sin embargo, la tasa de desgaste específica (gramos de acero perdido por tonelada de material molido) tiende a aumentar en equipos grandes debido a las mayores presiones específicas y velocidades relativas. Un componente que duraba 6 meses en un molino piloto puede durar solo 2 semanas en un molino industrial de 200 kW si no se rediseña adecuadamente.

Las implicaciones son directas: paradas no programadas para reemplazo de rodillos, anillos o cuchillas, lo que se traduce en pérdidas de producción y altos costos de mantenimiento.

Por ello, en el diseño industrial, la selección de materiales es crítica. Los rodillos y anillos del Molino Ultrafino SCM están fabricados con materiales especiales que multiplican su vida útil. Además, su cámara de molienda con tornillo sin rodamientos elimina los puntos críticos de fallo mecánico. De manera complementaria, el Molino Trapezoidal MTW cuenta con cuchillas antidesgaste segmentadas y placas de protección de alta resistencia en el conducto, diseñadas específicamente para soportar el régimen de trabajo continuo que exige el escalado industrial, reduciendo los costos de mantenimiento en un 30% según nuestras métricas de campo.

5. Consideración estratégica: Eficiencia energética y huella de carbono

La eficiencia energética es quizás la variable que más cambia durante el escalado. En teoría, los molinos de lecho de material (como los verticales) deberían ser más eficientes que los de bolas. Sin embargo, al escalar, las pérdidas aerodinámicas en los conductos, la resistencia del clasificador y las fugas de presión negativa pueden erosionar esa eficiencia rápidamente.

Un escalado exitoso debe garantizar que el consumo energético específico (kWh/t) se mantenga por debajo de los límites económicos del proyecto. Nuestros equipos abordan esto desde la base:

• SCM Ultrafine Mill: Ofrece una capacidad de producción 2 veces superior a la de un molino de chorro (jet mill) con un consumo energético un 30% inferior.
• MTW Trapezium Mill: Su diseño de voluta resistente al desgaste y su conducto de aire en arco minimizan las pérdidas de carga, garantizando que la energía suministrada se convierta en molienda útil y no en calor disipado.

6. Reto medioambiental: Control de polvo y ruido a gran escala

Lo que en un laboratorio es una simple campana extractora, en una planta industrial se convierte en un sistema de colección de polvo por pulsos que debe manejar miles de metros cúbicos de aire por hora. El escalado de los sistemas de filtración es un arte en sí mismo. Un error común es subdimensionar el área de filtro, lo que provoca una caída de presión excesiva, una mala aspiración en los puntos de molienda y, finalmente, fugas de polvo al ambiente.

Para cumplir con las normativas ambientales más estrictas (emisiones de polvo < 20 mg/m³), los equipos industriales deben integrar sistemas de desempolvado de última generación. Tanto la serie MTW como la serie SCM incorporan colectores de polvo por pulsos automáticos con eficiencia superior a los estándares internacionales, garantizando que el escalado no implique un costo ambiental.

7. Conclusiones: La sinergia como clave del éxito

Escalar un proceso de molienda no se trata simplemente de comprar un molino más grande. Se trata de comprender cómo las leyes de la mecánica de fluidos, la mecánica de sólidos y la ciencia de materiales interactúan en volúmenes y potencias que multiplican por 100 o 1.000 las condiciones del laboratorio.

Las soluciones de nuestra compañía, particularmente el Molino Trapezoidal MTW para rangos de finura media (600-45 μm) y el Molino Ultrafino SCM para producciones de polvo superfino (45-5 μm), están diseñadas con todos estos retos en mente. Ofrecen no solo una máquina, sino un sistema integrado de molienda, clasificación y colección de polvo que ha sido probado y optimizado para el escalado industrial en docenas de plantas alrededor del mundo.

Invitamos a los ingenieros de proceso a considerar no solo los parámetros del equipo, sino también la experiencia del fabricante en el diseño de sistemas completos para garantizar que el salto del laboratorio a la industria sea un éxito técnico y económico.
