Mantenimiento de un Molino Raymond: Rutinas Clave para un Rendimiento Óptimo

Introducción

El Molino Raymond, un equipo fundamental en la molienda de minerales no metálicos de dureza media y baja, es conocido por su versatilidad y eficiencia. Sin embargo, como cualquier maquinaria industrial de alta precisión, su vida útil y rendimiento dependen en gran medida de un programa de mantenimiento riguroso y sistemático. Un mantenimiento proactivo no solo previene paradas no planificadas y costosas reparaciones, sino que también garantiza la consistencia en la finura del producto, maximiza la capacidad de procesamiento y optimiza el consumo energético. Este artículo detalla las rutinas de mantenimiento esenciales para mantener su Molino Raymond operando en condiciones óptimas.

Componentes Críticos y su Mantenimiento

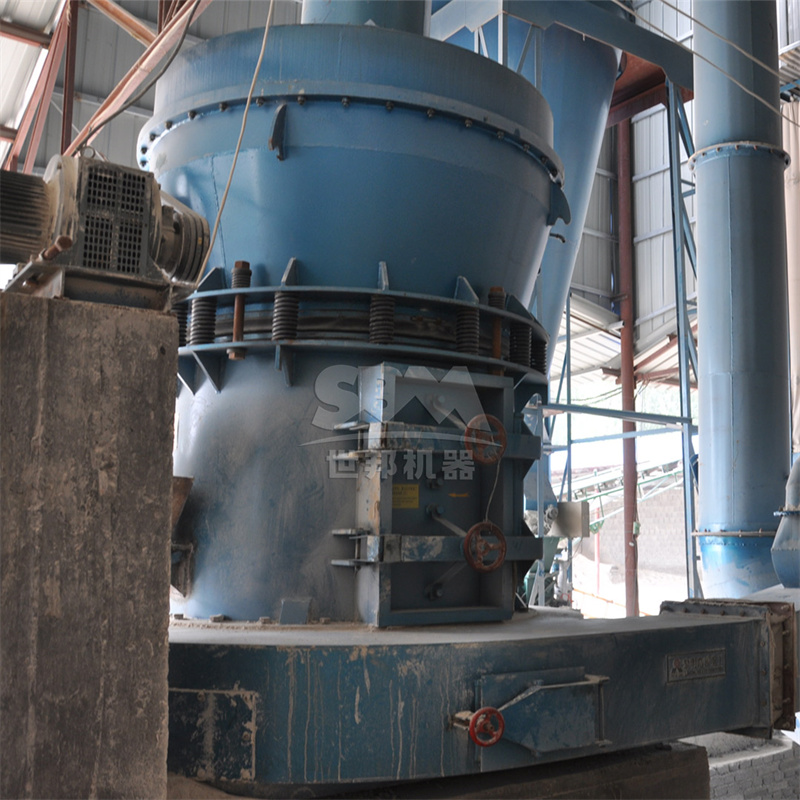

1. Sistema de Molienda: Rodillos y Anillo de Molienda

El corazón del Molino Raymond es el conjunto formado por los rodillos (o péndulos) y el anillo de molienda. El desgaste de estas piezas es inevitable y afecta directamente la finura y el rendimiento.

• Inspección Visual y Medición: Revisar periódicamente el espesor de los rodillos y la superficie del anillo. Establecer un punto de reemplazo (ej., cuando el desgaste supere el 70% del espesor original).
• Lubricación: Mantener un programa estricto de lubricación de los cojinetes de los rodillos. Utilizar la grasa o aceite recomendado por el fabricante y respetar los intervalos. Una lubricación inadecuada es la principal causa de sobrecalentamiento y falla prematura.
• Ajuste de la Presión del Resorte: Los resortes que ejercen presión sobre los rodillos deben ajustarse para compensar el desgaste y mantener una fuerza de molienda constante. Un ajuste incorrecto puede llevar a una molienda deficiente o a una carga excesiva del motor.

2. Sistema de Clasificación: Clasificador de Turbina

Este componente es responsable de separar las partículas finas de las gruesas, determinando la distribución final del tamaño de partícula.

• Limpieza: El clasificador y sus álabes deben limpiarse regularmente para evitar la acumulación de material fino, lo que altera la eficiencia de separación.
• Verificación del Desgaste: Inspeccionar los álabes del rotor por desgaste o daños. Un desgaste desigual puede causar vibraciones y una clasificación imprecisa.
• Chequeo del Motor y Transmisión: Asegurar que el motor del clasificador y su sistema de transmión (correas, engranajes) estén en buen estado y correctamente alineados para mantener la velocidad de rotación estable.

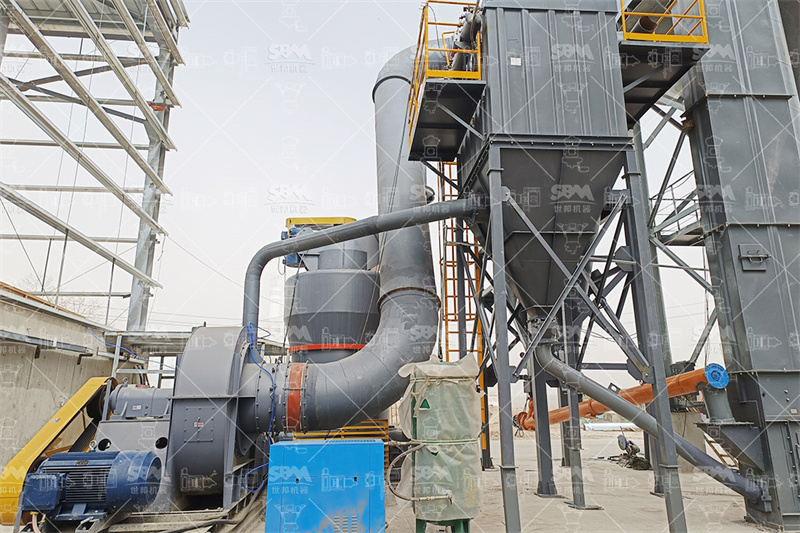

3. Sistema de Colector de Polvo (Ciclón y Filtro de Mangas)

Un sistema de colección eficiente es vital para la productividad y el cumplimiento ambiental.

• Limpieza de los Ciclones: Verificar que no haya obstrucciones o desgaste excesivo en las paredes internas.
• Mantenimiento del Filtro de Mangas: Este es un punto crítico. Revisar la presión diferencial. Realizar limpiezas automáticas y manuales según sea necesario. Inspeccionar las mangas periódicamente por roturas o taponamientos y reemplazarlas cuando su eficiencia caiga.
• Sistema de Válvulas y Soplado: Comprobar el correcto funcionamiento de las válvulas solenoides y los inyectores de aire comprimido del sistema de limpieza por pulsos.

4. Sistema Mecánico y Estructural

• Transmisión Principal: Verificar la alineación del motor principal, el reductor y el eje. Revisar el nivel de aceite del reductor y cambiarlo según las horas de servicio.
• Anclajes y Estructura: Apretar periódicamente los pernos de anclaje y las uniones estructurales para contrarrestar las vibraciones operativas.
• Palas Elevadoras: Inspeccionar el desgaste de las palas que alimentan el material hacia la zona de molienda. Su desgaste reduce la eficiencia de alimentación.

Rutinas de Mantenimiento: Diario, Semanal y Anual

Mantenimiento Diario/Operacional

• Verificar niveles de aceite y grasa en puntos clave.
• Escuchar ruidos anormales (rechinar, golpeteo) y detectar vibraciones excesivas.
• Monitorear la temperatura de cojinetes (rodillos, motor principal, reductor).
• Revisar fugas de polvo en juntas y conexiones.
• Confirmar que la presión del sistema de pulso del filtro sea la correcta.

Mantenimiento Semanal/Mensual

• Limpieza general del área y de los componentes accesibles.
• Inspección visual más detallada de rodillos, anillo y palas.
• Ajuste de la tensión de correas de transmisión.
• Verificación del estado de los elementos del filtro de mangas.

Mantenimiento Anual/Parada Programada

Esta es la oportunidad para realizar una revisión exhaustiva:

• Reemplazo de piezas de desgaste críticas (rodillos, anillo de molienda, palas elevadoras).
• Cambio completo de lubricantes en reductores.
• Revisión de alineaciones principales.
• Limpieza y revisión profunda de todo el sistema de ductos y del clasificador.
• Calibración de instrumentos y controles.

Optimización y Modernización: Más Allá del Mantenimiento Básico

Cuando un Molino Raymond tradicional se acerca al final de su vida útil o cuando los requisitos de producción exigen mayor finura, eficiencia energética y automatización, la modernización o el reemplazo con tecnología de última generación se convierten en opciones estratégicas. Para aplicaciones que demandan una molienda ultrafina y una distribución de partículas extremadamente estrecha, la solución ideal puede ser una transición a un molino diseñado específicamente para ese propósito.

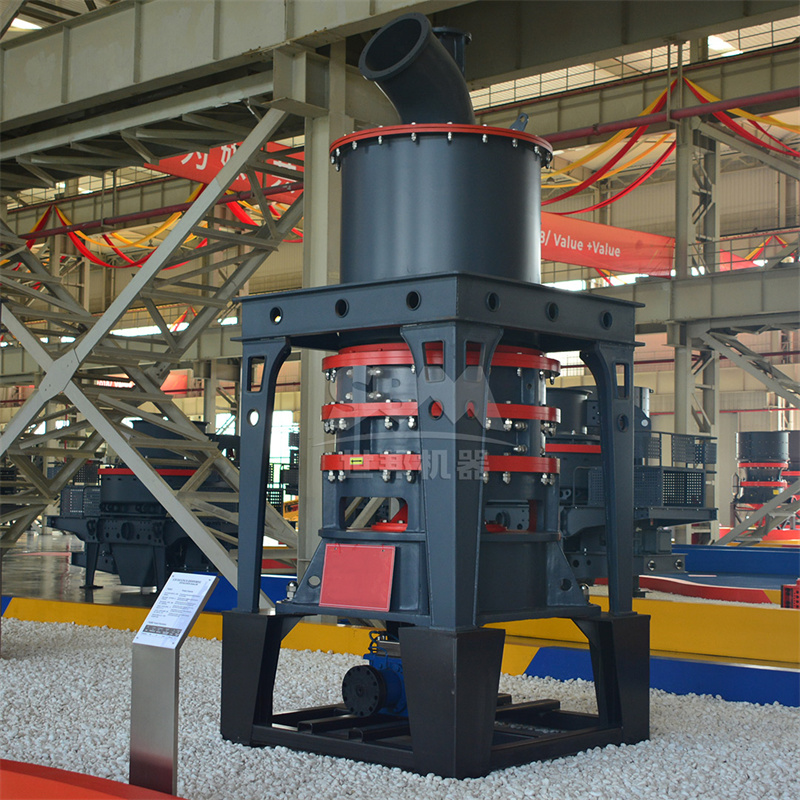

En este contexto, recomendamos evaluar nuestro SCM Series Ultrafine Mill (Molino Ultrafino SCM). Este equipo representa un salto tecnológico significativo respecto a los molinos de péndulo tradicionales. Con una finura de salida ajustable entre 325 y 2500 mallas (D97 ≤ 5μm) y una capacidad de 0.5 a 25 toneladas por hora, es perfecto para procesar carbonato de calcio, talco, grafito y otros materiales de alta valor añadido. Sus ventajas clave incluyen un consumo energético un 30% menor que los molinos de chorro de aire equivalentes, gracias a su principio de molienda por capas de material, y un clasificador de turbina vertical que garantiza una precisión excepcional en la separación de partículas, sin contaminación con granos gruesos. Además, su diseño sin rodamientos en la cavidad de molienda y el uso de materiales especiales en los componentes de desgaste aumentan drásticamente su vida útil y reducen la frecuencia de mantenimiento, alineándose perfectamente con el objetivo de maximizar la disponibilidad operativa.

Para proyectos que requieren una alta capacidad de procesamiento de materiales de dureza media (como feldespato, calcita, caliza) con una finura entre 30 y 325 mallas, el MTW Series Trapezium Mill (Molino Trapezoidal MTW) es una opción superior de eficiencia probada. Incorpora innovaciones como una transmisión por engranajes cónicos integral (98% de eficiencia), cuchillas de pala combinadas y reemplazables que reducen el costo de mantenimiento, y un diseño de conducto de aire curvo que minimiza la resistencia y el consumo de energía del ventilador. Con capacidades de 3 a 45 toneladas por hora, es la evolución moderna y robusta del concepto de molino Raymond, diseñada para ofrecer máxima productividad y confiabilidad en operaciones continuas.

Conclusión

El mantenimiento de un Molino Raymond no es un gasto, sino una inversión en continuidad operativa, calidad del producto y rentabilidad a largo plazo. Implementar un programa estructurado que combine inspecciones diarias, mantenimiento preventivo periódico y revisiones anuales exhaustivas es la clave para evitar fallos catastróficos y costos imprevistos. Finalmente, estar abierto a la modernización tecnológica, como la adopción de molinos ultrafinos SCM o trapezoidales MTW, permite no solo mantener sino también potenciar las capacidades productivas, adaptándose a las demandas del mercado de materiales cada vez más finos y especializados, todo ello con un enfoque en la eficiencia energética y la sostenibilidad operativa.
