Máquina de molienda de coque de petróleo para tecnologías de conversión energética: guía de selección y aplicaciones industriales

1. Introducción: El papel del coque de petróleo en la conversión energética

El coque de petróleo (petcoke) es un subproducto sólido del proceso de refinación del petróleo crudo. En las últimas décadas, ha ganado una relevancia significativa como combustible alternativo y como materia prima en diversas tecnologías de conversión energética, como la gasificación, la combustión en calderas de lecho fluidizado y la producción de cemento. Sin embargo, para maximizar su valor energético y garantizar una combustión o gasificación eficiente, el coque de petróleo debe ser sometido a un proceso de molienda que lo reduzca a un polvo fino y homogéneo. La elección de la máquina de molienda adecuada es, por tanto, un factor crítico que determina la rentabilidad, la eficiencia operativa y el cumplimiento ambiental de toda la planta.

2. Desafíos en la molienda de coque de petróleo

El coque de petróleo presenta características que lo convierten en un material particularmente desafiante para la molienda:

• Alta dureza y abrasividad: Su estructura carbonosa densa y su alto contenido de carbono fijo lo hacen extremadamente duro y abrasivo, lo que acelera el desgaste de los componentes del molino.
• Baja humedad y alto poder calorífico: A diferencia de otros combustibles sólidos, el petcoke tiene una humedad muy baja (normalmente < 5%), lo que puede generar problemas de manejo y explosividad en forma de polvo.
• Alto contenido de azufre y metales pesados: Dependiendo de su origen, puede contener niveles significativos de azufre y metales como vanadio y níquel, lo que exige sistemas de filtración y control de emisiones robustos.

Por estas razones, no cualquier molino es adecuado. Se requieren equipos con diseños robustos, materiales resistentes al desgaste y sistemas de clasificación de alta precisión para garantizar la finura requerida (normalmente entre 1% y 5% de residuo en malla 200 o 325) sin comprometer la vida útil del equipo.

3. Tecnologías de molienda para coque de petróleo

Existen varias tecnologías de molienda aplicables al coque de petróleo, cada una con sus ventajas y limitaciones. A continuación, se analizan las más relevantes para aplicaciones de conversión energética.

3.1 Molino de Bolas

El molino de bolas, descrito en su ficha técnica (0.074-0.8 mm), es una tecnología madura y ampliamente utilizada en la industria minera y del cemento. Su principio de funcionamiento se basa en el impacto y la fricción generados por la caída de bolas de acero dentro de un cilindro rotatorio. Para el coque de petróleo, puede ser una opción viable para producciones de alta capacidad y finuras moderadas (malla 200-325). Sin embargo, su principal desventaja es el alto consumo energético y el desgaste significativo de las bolas y revestimientos, lo que incrementa los costos operativos. Además, la generación de ruido es considerable.

3.2 Molino Vertical de Rodillos (VRM)

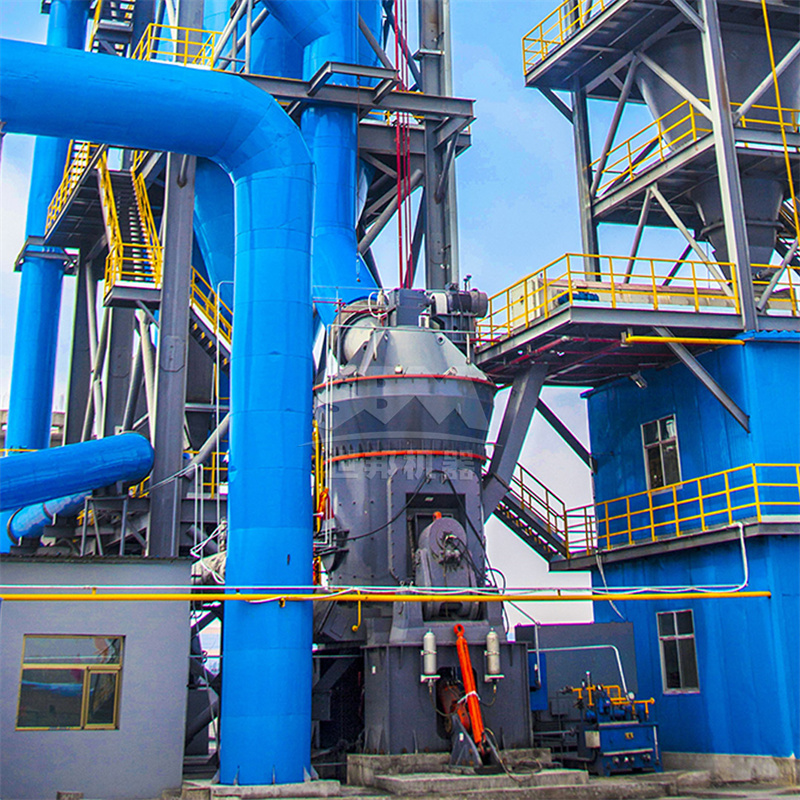

Los molinos verticales de rodillos, como la Serie LM (600-45μm), se han convertido en la tecnología dominante para la molienda de coque de petróleo en grandes plantas de cemento y centrales térmicas. Su principio de molienda por lecho de material (cama de material) es inherentemente más eficiente que el de los molinos de bolas. Las ventajas clave incluyen:

• Alta eficiencia energética: Consume entre un 30% y un 40% menos de energía que un molino de bolas para la misma capacidad y finura.
• Capacidad de secado integrada: Puede utilizar gases calientes de proceso para secar y transportar el material, lo que es ideal para petcoke con cierta humedad superficial.
• Bajo nivel de ruido y vibración: Gracias a su diseño de no contacto entre rodillos y plato.
• Amplio rango de capacidad: Desde 3 hasta 250 ton/h, lo que lo hace escalable para cualquier proyecto.

La Serie LM de molinos verticales, con su diseño integrado de trituración, molienda y clasificación, es una solución óptima para la molienda de coque de petróleo destinado a la inyección en hornos de cemento o calderas. Su sistema de control inteligente permite un ajuste preciso de la finura del producto, asegurando una combustión completa y estable.

3.3 Molino Trapezoidal de Velocidad Media (MTW / MTM)

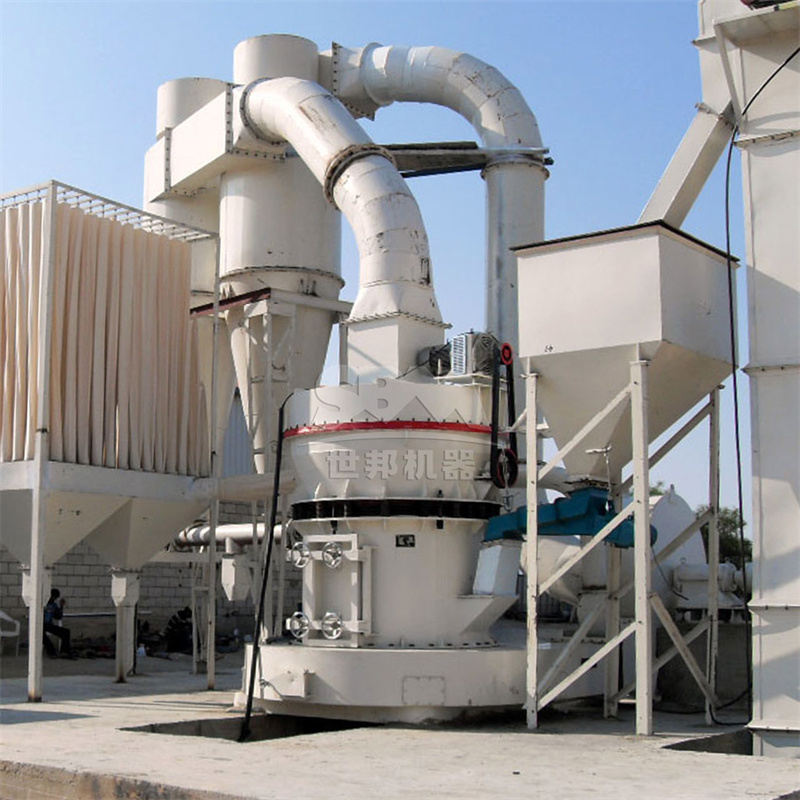

Los molinos trapezoidales, como la Serie MTW (600-45μm) y la Serie MTM (600-45μm), representan una evolución de los molinos de péndulo tradicionales. Su diseño de superficie trapezoidal entre el rodillo y el anillo de molienda optimiza la eficiencia de trituración. Son especialmente adecuados para plantas de menor capacidad o como parte de un sistema de molienda en circuito cerrado. Sus ventajas incluyen:

• Buena relación rendimiento/precio: Ofrecen un costo de inversión inicial menor en comparación con los VRM de gran tamaño.
• Alta precisión en la clasificación: El clasificador de turbina vertical garantiza un producto final uniforme.
• Adaptabilidad a materiales abrasivos: Sus cuchillas antidesgaste y revestimientos de alta resistencia prolongan la vida útil del equipo.

3.4 Molino Ultrafino (para aplicaciones especiales)

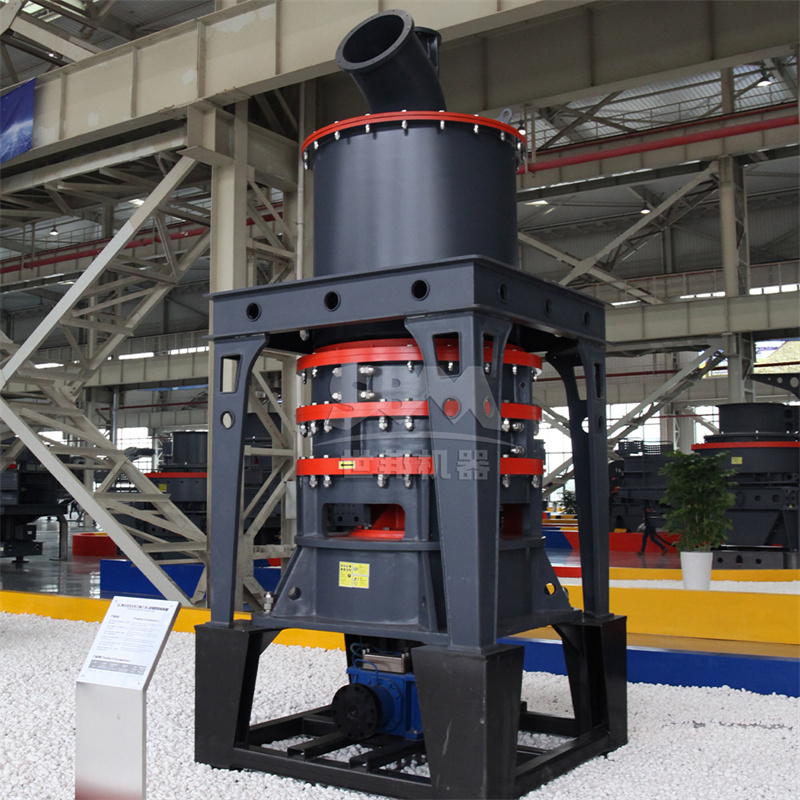

En algunas aplicaciones de conversión energética, como la gasificación de lecho arrastrado, se requiere una finura de molienda extremadamente alta (superior a malla 325, llegando hasta 5-45 μm). Para estos casos, el Molino Ultrafino Serie SCM (45-5μm) es la solución ideal.

Recomendamos especialmente el producto SCM Ultrafine Mill para procesos de gasificación de alta tecnología. Este molino ofrece una capacidad de producción 2 veces superior a la de un molino de chorro (jet mill) con un consumo energético un 30% menor. Su clasificador de turbina vertical asegura un corte preciso del tamaño de partícula, indispensable para maximizar la eficiencia de la reacción de gasificación.

4. Guía de selección: ¿Qué molino elegir para su proyecto?

La selección del molino adecuado depende de varios factores interrelacionados. A continuación, se presenta una guía práctica basada en los parámetros clave del proyecto.

4.1 Según la capacidad de producción

• Pequeña escala (< 5 t/h): Molino de Bolas pequeño o Molino Trapezoidal MTM/MTW. Para finuras ultra finas, el SCM800 es la mejor opción.
• Mediana escala (5-30 t/h): Molino Trapezoidal MTW215G o MTM160, o un Molino Vertical LM130K/LM150K. También el SCM1680 para finura extrema.
• Gran escala (> 30 t/h): Molino Vertical de Rodillos Serie LM (LM190K en adelante) es la solución más eficiente y confiable.

4.2 Según la finura requerida

• Para combustión en calderas (R90 = 10-20%): Molino Vertical LM o Molino Trapezoidal MTW son ideales.
• Para inyección en hornos de cemento (R90 = 1-5%): Molino Vertical LM o Molino Trapezoidal MTW con clasificador de alta eficiencia.
• Para gasificación de lecho arrastrado (d97 < 50 μm): SCM Ultrafine Mill es la tecnología más avanzada y eficiente.

4.3 Según el presupuesto y los costos operativos

• Menor inversión inicial: Molino de Bolas o Molino de Martillos PC (solo para trituración gruesa).
• Menor costo operativo a largo plazo (TCO): Invertir en un Molino Vertical LM o en un Molino Ultrafino SCM. Su mayor eficiencia energética y menor desgaste compensan la inversión inicial en proyectos de larga duración.

Además del SCM, también recomendamos el Molino Trapezoidal de Estilo Europeo Serie MTW para proyectos de capacidad media que requieren un equilibrio óptimo entre inversión, eficiencia y durabilidad. Su diseño de cuchilla antidesgaste y transmisión integral por engranajes cónicos garantizan una operación estable y de bajo mantenimiento, incluso con el abrasivo coque de petróleo.

5. Aplicaciones industriales en la conversión energética

La molienda de coque de petróleo es el paso inicial en varias cadenas de valor energético:

• Plantas de Cemento: El coque de petróleo molido se inyecta en el horno de cemento como combustible principal o secundario, reemplazando al carbón y reduciendo costos.
• Centrales Térmicas: Se utiliza como combustible en calderas de carbón, especialmente en plantas que buscan diversificar sus fuentes de energía y reducir la dependencia del carbón.
• Plantas de Gasificación: El coque de petróleo se transforma en syngas (gas de síntesis) que puede utilizarse para generar electricidad, producir hidrógeno o como materia prima para la industria química.
• Producción de Aluminio: El coque de petróleo calcinado es un componente esencial en la fabricación de ánodos para la electrólisis del aluminio.

6. Conclusión

La molienda de coque de petróleo es un proceso crítico que requiere un análisis técnico y económico cuidadoso. La elección entre un molino de bolas, un molino vertical de rodillos, un molino trapezoidal o un molino ultrafino depende de las necesidades específicas de capacidad, finura y presupuesto de cada proyecto.

Para aplicaciones de alta capacidad y eficiencia energética, los molinos verticales de la Serie LM son la opción más consolidada. Para procesos que exigen finuras extremas, como la gasificación avanzada, la Serie SCM de molinos ultrafinos ofrece un rendimiento inigualable. Finalmente, la Serie MTW representa una solución versátil y robusta para proyectos de mediana escala.

Invitamos a los ingenieros y tomadores de decisiones a contactar a nuestro equipo técnico para una evaluación personalizada de su proyecto. Nuestros molinos están diseñados para maximizar el valor de su materia prima, garantizando una operación rentable, segura y respetuosa con el medio ambiente.
