Máquina de molienda de cuarzo para la producción de obleas de silicio: Guía de selección y funcionamiento
Introducción: La Importancia del Cuarzo en la Cadena de Valor del Silicio
La producción de obleas de silicio de alta pureza, componente fundamental de la industria fotovoltaica y de semiconductores, comienza con la transformación del cuarzo (SiO₂). Este mineral, abundante en la naturaleza, requiere un procesamiento de molienda preciso y controlado para alcanzar las especificaciones de tamaño de partícula y pureza química exigidas en las etapas posteriores de purificación y crecimiento de cristales. La selección de la máquina de molienda adecuada no es solo una cuestión de capacidad, sino un factor determinante en la eficiencia energética, la calidad final del producto y la rentabilidad de toda la operación. Esta guía técnica profundiza en los criterios de selección y los principios de funcionamiento de las tecnologías de molienda aplicadas al cuarzo, con un enfoque especial en las soluciones que optimizan la producción de polvos destinados a la síntesis de silicio de grado metalúrgico y solar.
Requisitos Críticos de la Molienda de Cuarzo para Obleas
El proceso de molienda para esta aplicación debe cumplir con parámetros estrictos que van más allá de la simple reducción de tamaño.
Pureza y Contaminación Cruzada
El principal desafío es evitar la introducción de impurezas metálicas (Fe, Al, Cr, Ni) durante la molienda, ya que estas pueden comprometer irreversiblemente las propiedades eléctricas del silicio final. Los equipos deben estar diseñados con materiales de desgaste especiales (como aleaciones de alto cromo o revestimientos cerámicos) y sistemas de sellado que minimicen la abrasión y la consiguiente contaminación del producto.
Distribución Granulométrica Controlada
La eficiencia de las reacciones químicas posteriores (como la reducción carbotérmica en hornos de arco) depende en gran medida de la uniformidad y finura del polvo de cuarzo. Se requiere una distribución granulométrica estrecha (alto valor de D97) para garantizar una reactividad homogénea y una alta densidad de empaquetamiento. La capacidad de ajustar y mantener de forma estable la finura es una característica indispensable.
Eficiencia Energética y Capacidad de Producción
La molienda es un proceso intensivo en energía. Seleccionar una tecnología que ofrezca un alto rendimiento (toneladas por hora) con un consumo específico de energía (kWh/ton) bajo es crucial para la sostenibilidad económica del proyecto, especialmente en plantas de gran escala.
Principales Tecnologías de Molienda: Una Comparación Técnica
Diversas tecnologías pueden aplicarse, cada una con sus ventajas y rangos de aplicación óptimos.
Molinos de Bolas (Ball Mills)
Tecnología tradicional y robusta, adecuada para molienda en húmedo o seco hasta un tamaño de partícula de aproximadamente 45 micras (325 mallas). Su principal desventaja para aplicaciones de alta pureza es el desgaste de las bolas y revestimientos, que puede introducir contaminación ferrosa. Además, su eficiencia energética es menor en comparación con tecnologías más modernas de molienda por compresión.
Molinos de Rodillos de Presión (Vertical Roller Mills, VRM)

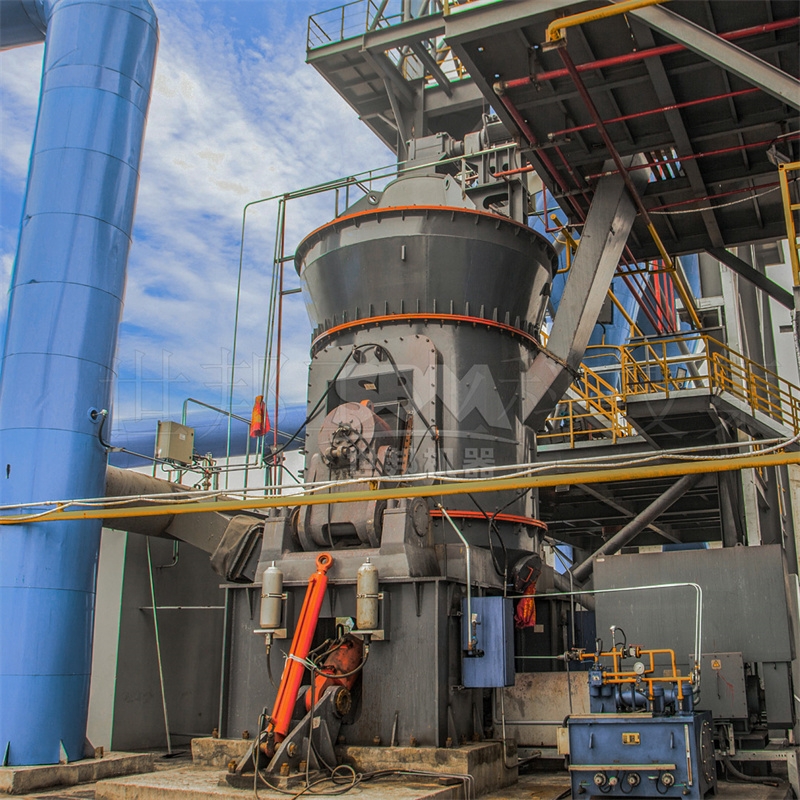

Esta tecnología, representada por series como la LM de nuestra compañía, ha ganado gran popularidad por su excelente eficiencia energética. Funciona bajo el principio de molienda en lecho de material, donde los rodillos presionan contra una mesa giratoria. Para el cuarzo, los modelos de la serie LM Vertical Fine-powder Mill (LM130X-GX a LM220X-GX) son particularmente relevantes. Ofrecen una capacidad integrada de secado, molienda y clasificación en un solo equipo, con un consumo de energía significativamente menor (30-40%) que los molinos de bolas. Su diseño hermético y de operación bajo presión negativa minimiza las emisiones de polvo. Un modelo como el LM170X-GX, con una capacidad de 8-20 t/h y capacidad para producir polvo entre 325 y 600 mallas (D97), es una opción ideal para líneas de producción medianas a grandes de cuarzo de alta pureza, gracias a su bajo desgaste y sistema de clasificación preciso.
Molinos de Anillo y Rodillo (Raymond Mills o Trapezium Mills)
Diseñados para la molienda fina e intermedia (30-325 mallas), son conocidos por su fiabilidad y bajo costo de mantenimiento. La serie MTW European Trapezium Mill incorpora mejoras modernas como engranajes cónicos de transmisión integral (98% de eficiencia) y canal de aire curvo para reducir la resistencia. Es una excelente opción para la etapa de premolienda o para aplicaciones donde la finura ultra alta no es el requisito principal, pero sí la robustez y el bajo costo operativo. El modelo MTW215G, con una capacidad de 15-45 t/h, puede manejar grandes volúmenes de cuarzo de hasta 50 mm de tamaño de alimentación, preparándolo eficientemente para una posterior molienda ultra fina si es necesario.
Molinos de Molienda Ultrafina (Ultrafine Grinding Mills)

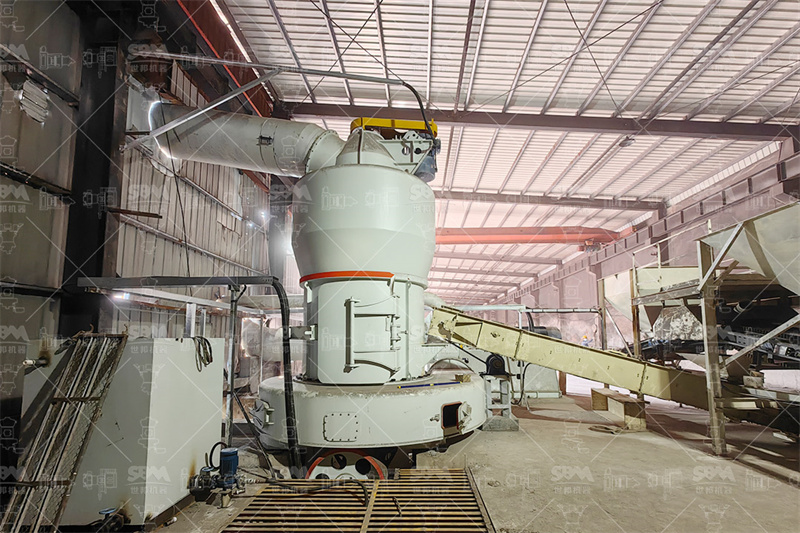

Para alcanzar finuras extremas (hasta 2500 mallas o 5µm), necesarias en algunas aplicaciones avanzadas de polvo de silicio, se requieren tecnologías especializadas. El SCM Ultrafine Mill es un referente en esta categoría. Combina un mecanismo de molienda de anillo de tres capas con un clasificador de turbina vertical de alta precisión. Este sistema garantiza que no haya partículas gruesas en el producto final y permite un control extremadamente preciso de la distribución granulométrica. Su diseño sin rodamientos en la cavidad de molienda y el uso de materiales especiales para rodillos y anillos lo hacen adecuado para productos de alta pureza. Para una planta que requiere polvo de cuarzo de grado superior con una finura D97 ≤ 5µm, el modelo SCM1250 (2.5-14 t/h) ofrece un equilibrio perfecto entre capacidad, finura extrema y operación eficiente, con un consumo energético hasta un 30% menor que los molinos de chorro de aire equivalentes.
Guía de Selección: Factores Clave a Considerar
- Finura del Producto Final (D90 o D97): Determine el rango de tamaño de partícula requerido. Para 45-325 mallas, considere MTW o LM. Para 325-2500 mallas, el SCM es la elección obligada.
- Capacidad de Producción (TPH): Evalúe las necesidades de su línea. Las series LM y MTW ofrecen los rangos más amplios (hasta 250 t/h y 45 t/h, respectivamente), mientras que el SCM cubre la gama de ultrafino (0.5-25 t/h).
- Grado de Pureza: Para aplicaciones críticas, priorice equipos con sistemas de sellado avanzado, materiales de desgaste de cerámica o aleaciones especiales, y diseño que minimice los puntos de fricción metálica (como el SCM).
- Consumo de Energía: Los VRM (LM) y los molinos ultrafinos de alta eficiencia (SCM) ofrecen los mejores índices de ahorro energético a largo plazo.
- Integración del Sistema: Considere si necesita un equipo que integre secado, molienda y clasificación (como la serie LM) o si prefiere un sistema modular.
Recomendación para una Aplicación Tipo: Planta de Producción de Silicio Solar
Para una planta moderna que procesa cuarzo para la posterior obtención de silicio de grado solar, se recomienda una configuración en dos etapas:
- Etapa de Molienda Intermedia (Trituración y Premolienda): Utilizar una trituradora de martillos para reducir el cuarzo de mina a 0-3mm, seguida de un Molino MTW215G. Este equipo procesará eficientemente el material a un tamaño de aproximadamente 100-200 mallas, con alta capacidad (15-45 t/h) y excelente fiabilidad, preparando la alimentación para la etapa final.
- Etapa de Molienda Ultrafina y Clasificación de Alta Precisión: Alimentar el producto del MTW a un Molino Ultrafino SCM1250. Este equipo se encargará de alcanzar la finura final requerida (ej. 800-1250 mallas) con una distribución granulométrica extremadamente ajustada y una contaminación mínima, gracias a su clasificador de turbina y su construcción con materiales especiales. La combinación de la robustez del MTW y la precisión del SCM ofrece una solución completa, eficiente y de alta calidad.
Conclusión
La selección de la máquina de molienda de cuarzo es una decisión estratégica que impacta directamente en la calidad del silicio metálico o solar producido. No existe una solución única; la elección debe basarse en un análisis riguroso de los requisitos de finura, pureza, capacidad y eficiencia. Tecnologías como los molinos verticales de rodillos (serie LM) para alta capacidad y los molinos ultrafinos (serie SCM) para máxima finura y pureza, representan el estado del arte en el procesamiento de minerales para la industria de alta tecnología. Invertir en el equipo correcto, con los materiales y sistemas de control adecuados, no solo optimiza los costos operativos, sino que constituye la base para producir un polvo de cuarzo que cumpla con los exigentes estándares de la cadena de suministro global del silicio.
