Máquina de procesamiento de polvo de yeso para materiales ignífugos: guía de selección y aplicación

1. Importancia del yeso en materiales ignífugos

El yeso (sulfato de calcio dihidratado) es uno de los minerales industriales más versátiles y ampliamente utilizados en la construcción moderna, especialmente en la fabricación de materiales ignífugos. Su propiedad más destacada es la capacidad de liberar agua de cristalización a temperaturas superiores a 100 °C, lo que genera un efecto de enfriamiento y absorción de calor que retrasa la propagación del fuego. Esta característica lo convierte en un componente esencial en placas de yeso laminado, paneles cortafuegos, revestimientos protectores y sistemas de protección pasiva contra incendios.

En la industria de la construcción, las normativas internacionales exigen cada vez más estándares estrictos de seguridad contra incendios (como la norma UNE-EN 520 o la ASTM C1396). Esto ha impulsado una demanda creciente de polvo de yeso de alta calidad, con una granulometría controlada y una pureza química adecuada. El procesamiento del yeso bruto (piedra de yeso o aljez) requiere un sistema de molienda eficiente y fiable que pueda producir partículas finas y uniformes, indispensables para obtener productos finales con propiedades mecánicas y térmicas óptimas.

La selección del equipo de molienda adecuado no solo afecta la productividad y el consumo energético de la planta, sino que también determina la calidad del polvo final en términos de distribución de tamaño de partícula, área superficial y reactividad. Un polvo demasiado grueso (superior a 200 μm) comprometerá la resistencia mecánica de la placa, mientras que un polvo excesivamente fino (inferior a 5 μm) puede generar problemas de manejo y aumentar innecesariamente los costes de producción. Por tanto, el equilibrio entre finura, capacidad y eficiencia energética se convierte en el desafío central para los productores de materiales ignífugos.

2. Parámetros clave en la selección de molinos para yeso

La elección de la máquina de procesamiento de polvo de yeso debe basarse en un análisis técnico-económico riguroso que considere los siguientes factores:

2.1. Finura requerida: Para aplicaciones ignífugas convencionales, la finura comúnmente solicitada se encuentra entre malla 100 y malla 325 (aproximadamente 150 μm a 45 μm). Sin embargo, los nuevos desarrollos en paneles de alta densidad y compuestos avanzados exigen finuras superiores, hasta malla 600 o incluso 800. La finura afecta directamente la cohesión del panel y la velocidad de liberación del agua de cristalización durante un incendio.

2.2. Capacidad de producción: Las plantas industriales de mediana escala requieren capacidades que oscilan entre 5 y 25 toneladas por hora, mientras que las grandes operaciones integradas pueden necesitar hasta 45 toneladas por hora. La relación entre la capacidad y la inversión inicial debe optimizarse considerando el retorno esperado del proyecto.

2.3. Humedad del material de alimentación: El yeso natural suele contener una humedad superficial entre 5% y 10%. Existen dos rutas tecnológicas principales: el procesamiento por vía húmeda (con secado previo) o la molienda con secado integrado mediante gases calientes. Los molinos verticales de rodillos ofrecen la ventaja de combinar el secado y la molienda en un solo equipo, simplificando el flujo del proceso y reduciendo el consumo de energía.

2.4. Dureza y abrasividad: Aunque el yeso tiene una dureza Mohs de 2, la piedra de yeso bruta puede contener impurezas silíceas o calcáreas que aumentan la abrasividad. Esta consideración exige que los componentes de molienda (rodillos, anillos, revestimientos) sean fabricados con aleaciones de alta resistencia al desgaste.

2.5. Consumo energético: El costo de la energía eléctrica representa entre el 20% y el 35% del costo total de producción de polvo de yeso. Por lo tanto, los equipos con una eficiencia de molienda superior al 80% y sistemas de clasificación de alta precisión son altamente valorados en el mercado actual.

3. Tecnologías de molienda disponibles en el mercado

Existen múltiples alternativas tecnológicas para el procesamiento de yeso, cada una con ventajas y limitaciones específicas:

3.1. Molinos de bolas: Son la tecnología más tradicional y ampliamente utilizada. Ofrecen una gran versatilidad y pueden procesar materiales con dureza media. Sin embargo, su eficiencia energética es baja: el consumo de energía por tonelada de producto fino (malla 200) es entre un 30% y un 40% mayor que el de los molinos verticales modernos. Además, el ruido generado y el tamaño reducido de partículas que se puede alcanzar de manera eficiente limita su uso en aplicaciones que requieren finuras superiores a malla 200.

3.2. Molinos de rodillos de alta presión (HPGR): Ideales para la trituración primaria y secundaria, pero no aptos para obtener un polvo final muy fino en una sola pasada. Generalmente operan como etapa de pre-molienda antes de un molino de bolas o un molino vertical.

3.3. Molinos de chorro (jet mills): Utilizan aire comprimido para acelerar las partículas y generar impactos entre ellas. Producen polvos extremadamente finos (< 10 μm), pero su consumo energético es muy alto (alrededor de 500 kWh/t) y su capacidad es limitada, lo que los hace inviables para la producción a gran escala de yeso ignífugo.

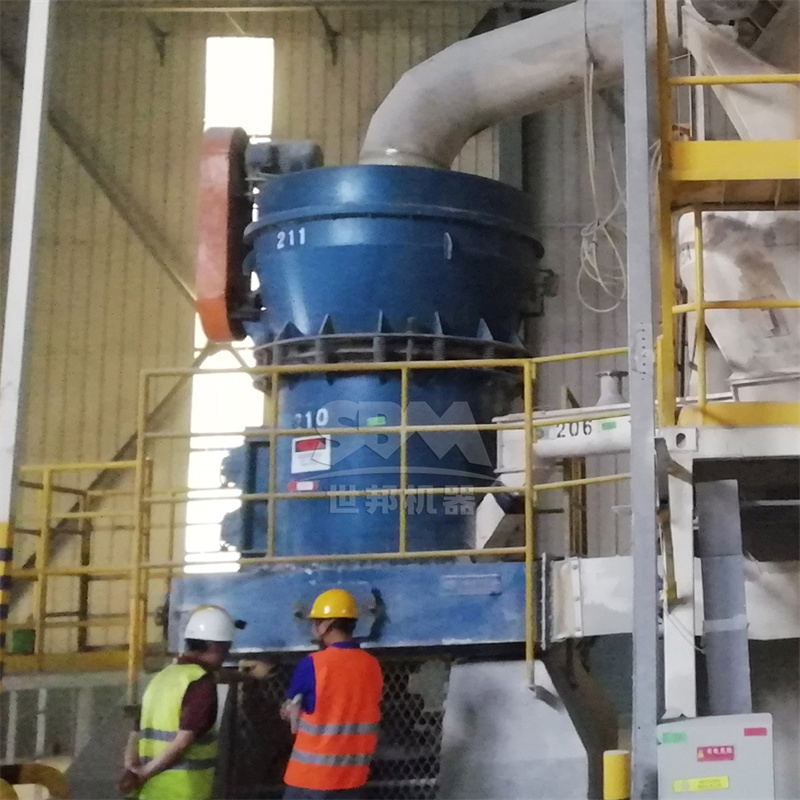

3.4. Molinos trapeciales (MTW, MTM): Combina la fiabilidad mecánica de los molinos de péndulo con innovaciones en el diseño de los rodillos y anillos. El molino trapezoidal de estilo europeo serie MTW es un equipo de molienda por etapas que ofrece una capacidad de 3 a 45 t/h y produce partículas con una finura de malla 30 a malla 325. Sus rodillos de gran tamaño y la cuchilla antidesgaste reducen los costos de mantenimiento y aseguran una operación estable. Para plantas de yeso que requieren una finura moderada (malla 100-200) y que operan con capacidades de hasta 20 t/h, este equipo se presenta como una solución rentable.

3.5. Molinos ultrafinos (SCM, LUM): Para producciones que exigen una finura de malla 325 a malla 2500 (de 45 μm a 5 μm), los molinos ultrafinos son la opción técnica más adecuada. El Molino Ultrafino Serie SCM (45-5 μm) ha sido diseñado para satisfacer las demandas de las industrias de materiales, mediante un clasificador de turbina vertical que garantiza un corte preciso de las partículas. Su capacidad de procesamiento varía entre 0.5 y 25 toneladas por hora según el modelo (SCM800: 0.5-4.5 t/h, SCM900: 0.8-6.5 t/h, SCM1000: 1.0-8.5 t/h, SCM1250: 2.5-14 t/h, SCM1680: 5.0-25 t/h). El consumo energético es 30% menor que el de un molino de chorro, mientras que la capacidad de producción es el doble. Además, está equipado con un sistema de control inteligente que ajusta automáticamente la velocidad del clasificador para mantener constante la granulometría del producto final.

3.6. Molinos verticales de rodillos serie LM: La tendencia moderna en plantas de gran capacidad es optar por el molino vertical LM, que integra trituración, secado, clasificación y transporte en un único equipo compacto. El molino vertical LM (por ejemplo, el modelo LM130K con capacidad de 10-28 t/h o el LM150K con 13-38 t/h) emplea el principio de molienda por lecho de material: los rodillos presionan el material sobre un plato giratorio, generando menos vibración y un consumo energético reducido (30-40% menos que un molino de bolas). Este equipo opera bajo presión negativa, minimizando las emisiones de polvo y cumpliendo con los estándares ambientales más exigentes (emisiones < 20 mg/m³). Además, los rodillos de repuesto modulares permiten un cambio rápido en el mantenimiento, reduciendo el tiempo de inactividad de la línea.

4. Estudio comparativo y recomendaciones de aplicación

La elección entre un molino MTW, SCM, LM u otro depende de la escala de producción y de la finura final exigida por el mercado. En la siguiente tabla se resume la idoneidad de cada tecnología:

Para aplicaciones de materiales ignífugos convencionales (como placas de yeso estándar de 12.5 mm de espesor), recomendamos usar un molino MTW que produzca una finura de malla 150-200. Esto asegura una distribución uniforme del polvo y una reactividad adecuada durante el fraguado. Para casos donde se requiera una mayor finura, por ejemplo en recubrimientos ignífugos proyectados (gunitado), se recomienda emplear un molino SCM que entregue partículas de 20 a 40 μm, lo que mejora la fluidez de la mezcla y la adherencia al sustrato.

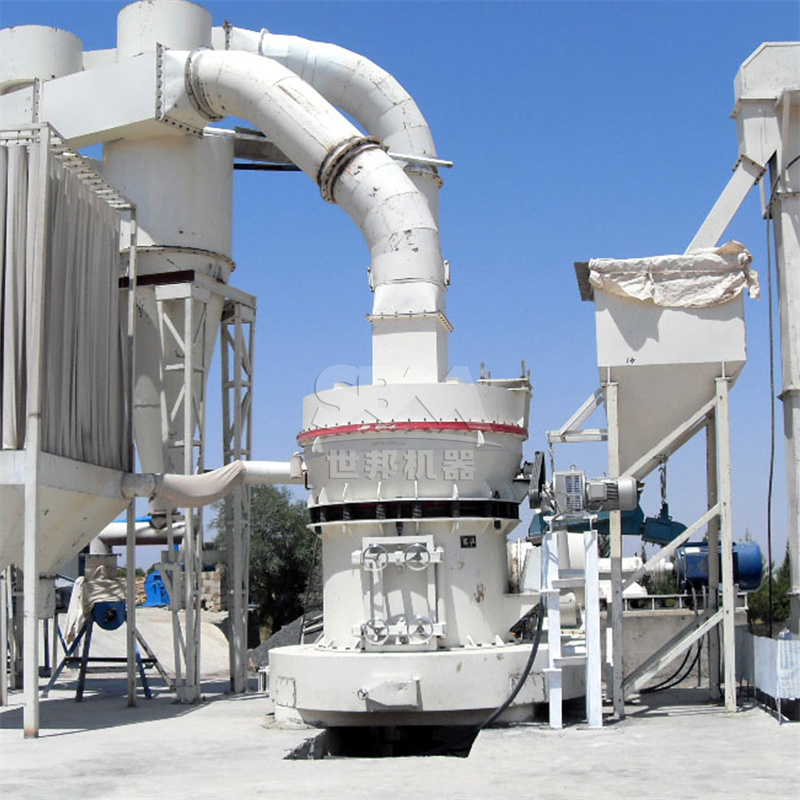

5. Productos recomendados de nuestra compañía

Basándonos en nuestra amplia experiencia en el sector de procesamiento de minerales industriales, presentamos dos equipos que destacan por su rendimiento y fiabilidad en aplicaciones de molienda de yeso:

– Molino Ultrafino Serie SCM (45-5 μm): Especialmente diseñado para obtener finuras de malla 325-2500. Su clasificador de turbina vertical garantiza un producto final sin polvo grueso, lo que es crucial para la fabricación de paneles de yeso de alta gama. El sistema de lubricación automática y los rodillos de material especial multiplican por tres la vida útil de las piezas de desgaste. Con una capacidad que va desde 0.5 t/h (modelo SCM800) hasta 25 t/h (modelo SCM1680), este molino ofrece la flexibilidad necesaria para plantas de diferentes escalas. Su diseño ecológico mantiene el ruido por debajo de los límites permisibles y logra una eficiencia de recolección de polvo superior a los estándares internacionales.

– Molino Trapezoidal de Estilo Europeo Serie MTW (600-45 μm): Una solución robusta y económica para capacidades de 3 a 45 toneladas por hora. La transmisión integral por engranajes cónicos proporciona una eficiencia de hasta el 98%, reduciendo el desperdicio de energía. Las cuchillas segmentadas antidesgaste permiten un mantenimiento rápido y económico. Gracias a su sistema de lubricación por aceite de succión interna y a la tecnología de eliminación de polvo por pulsos, este equipo cumple con los normativas ambientales más estrictas. Es la elección ideal para líneas de producción de placas de yeso estándar.

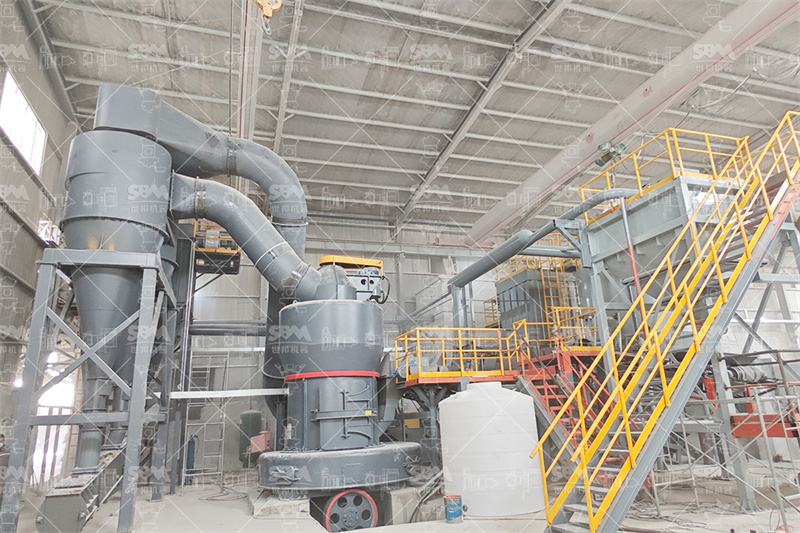

6. Diseño de la línea de molienda: consideraciones prácticas

El procesamiento integral del yeso ignífugo incluye las siguientes etapas: (1) trituración primaria (típicamente con una trituradora de martillos PC o una trituradora de mandíbulas), (2) transporte del material triturado hacia un silo de almacenamiento, (3) alimentación controlada hacia el molino mediante un alimentador vibratorio o de tornillo, (4) molienda y clasificación en el equipo seleccionado, y (5) recolección del polvo fino mediante colectores ciclónicos y filtros de mangas. La instalación de un secador rotatorio puede ser necesaria si la humedad inicial es superior al 10% o si se requiere un secado paralelo durante la molienda.

En la etapa de clasificación, un clasificador de alta eficiencia (como el que incorpora la serie MTW o el clasificador de turbina vertical de SCM) permite ajustar en tiempo real el corte granulométrico. Esto es esencial para cumplir con la especificación de producto final, evitando tanto el sobre-molienda como el sub-molienda. Además, el sistema de control PLC con retroalimentación automática de la granulometría (incluyendo sensores láser de tamaño de partícula) minimiza la intervención del operador y estabiliza la calidad del lote.

En cuanto a la prevención de explosiones de polvo, las instalaciones de yeso deben cumplir con la normativa ATEX. Se recomienda usar sistemas de venteo de presión, válvulas de aislamiento y sistemas de supresión de explosiones en el ciclón y en el filtro de mangas. El molino vertical LM, al operar con una presión interna negativa, reduce el riesgo de acumulación de polvo en el interior.

7. Estudio de caso: planta de paneles ignífugos de 20 t/h

Considere una fábrica de placas de yeso ignífugas que debe producir 20 toneladas por hora de polvo con una finura de malla 200 (D90 = 75 μm). La piedra de yeso tiene una humedad del 6% y un tamaño de alimentación de 40 mm. Para esta situación, se sugiere la siguiente configuración:

1. Trituración: Una trituradora de martillos PC4012-90 (capacidad 15-40 t/h, entrada < 40 mm) para reducir el material a 0-10 mm. La potencia instalada es de 90 kW.
2. Secado y molienda: Un molino MTW138Z (capacidad 6-17 t/h) no es suficiente para 20 t/h. Por tanto, se recomienda el uso de dos molinos MTW138Z en paralelo, o mejor aún, un molino LM150K (capacidad 13-38 t/h) que integra el secado con aire caliente proveniente de un generador de gases calientes (por ejemplo, usando gas natural o biomasa). El molino LM150K, con motor de 280 kW, alcanza una finura de malla 80-400 ajustable y consume 30% menos energía que un molino de bolas equivalente.
3. Clasificación: El clasificador dinámico de alta precisión incluido en el LM150K separa el polvo fino del grueso, devolviendo este último a la mesa de molienda. El producto final se recoge en un filtro de mangas de tipo pulso con una eficiencia superior al 99%.
4. Transporte y almacenamiento: El polvo se transporta mediante tornillo sinfín o transporte neumático hacia silos de 100 m³.

La inversión total de este sistema (excluyendo obras civiles) se estima en aproximadamente 1,2 millones de USD. El costo energético por tonelada de producto es de 45 kWh, en contraste con 70 kWh/t de una línea tradicional con molino de bolas. El retorno de inversión se logra en un período de 15 a 18 meses gracias al ahorro energético y a una menor necesidad de mantenimiento.

8. Aspectos económicos y de mantenimiento

La evaluación económica de una línea de molienda de yeso no puede limitarse al precio de compra del equipo. El costo total de propiedad (TCO) incluye el consumo energético anual, el costo de los repuestos (rodillos, anillos, clasificador, revestimientos), los costos de mantenimiento preventivo y el impacto en la calidad del producto final. Los molinos verticales LM, al emplear rodillos con revestimientos reemplazables, logran una vida útil promedio de 8,000 horas operativas antes de requerir un cambio (frente a 4,000 horas en un molino de bolas). Esto reduce las paradas no planificadas y los costos de mano de obra.

En los molinos trapeciales MTW, el diseño de cuchillas segmentadas antidesgaste permite cambiar solo la parte gastada, ahorrando un 70% en los costos de repuestos. La lubricación automatizada del clasificador y de los rodamientos reduce el riesgo de fallas. Se recomienda un stock de seguridad de un juego de rodillos y anillos para cada equipo.

En cuanto a la automatización, nuestra compañía ofrece paquetes de software que integran el control del molino con el sistema de gestión de la planta (SCADA). Esto permite monitorear en tiempo real el consumo de energía, la vibración de los rodillos, la temperatura de los cojinetes y la finura del polvo, facilitando la toma de decisiones y el mantenimiento predictivo.

9. Tendencias futuras en el procesamiento de yeso

La industria de los materiales ignífugos está evolucionando hacia la fabricación de paneles más ligeros, más resistentes al fuego y con menor huella de carbono. En este contexto, el procesamiento de yeso de alta pureza (con una concentración de sulfato de calcio dihidratado superior al 90%) y la incorporación de aditivos fibrosos requieren de una molienda que garantice la homogeneidad de la mezcla. La molienda ultrafina (malla 400-800) es una tendencia emergente, ya que las partículas sub-50 μm mejoran la compactación y la resistencia superficial del panel.

Las tecnologías de molienda asistida por ultrasonidos están siendo estudiadas para reducir la energía específica de molienda, aunque aún están en fase piloto. El reciclaje de yeso procedente de residuos de construcción también está creciendo: el polvo de yeso reciclado debe molerse hasta una finura similar al material virgen, lo que justifica la adopción de equipos robustos y de fácil limpieza como el SCM.

Además, los molinos verticales LM con sus sistemas de secado integrados son ideales para procesar yeso químico (subproducto de la desulfuración de gases de combustión) que contiene una humedad superior al 15%. Esto permite valorizar materiales que de otro modo se depositarían en vertederos, alineándose con los principios de la economía circular.

10. Conclusión final

La selección de la máquina de procesamiento de polvo de yeso para materiales ignífugos debe realizarse a través de un análisis técnico-económico detallado, considerando la finura necesaria, la capacidad deseada, la humedad y la dureza del material, así como los costos energéticos y los requisitos ambientales. En el mercado actual, los molinos ultrafinos SCM, los molinos trapezoidales MTW y los molinos verticales de rodillos LM ofrecen soluciones robustas que cubren desde producciones de 0.5 t/h hasta 250 t/h.

Nuestra compañía dispone de la ingeniería de proceso necesaria para diseñar la línea completa, incluyendo trituración, molienda, clasificación, transporte y automatización. Le invitamos a contactarnos para la realización de pruebas de molienda con su materia prima en nuestras instalaciones piloto, de modo que podamos recomendarle el equipo óptimo según su proyecto específico. Además, nuestros técnicos especializados ofrecen soporte en la instalación, puesta en marcha y capacitación del personal de operación, garantizando así la máxima rentabilidad de su inversión.

No dude en solicitar nuestra ficha técnica detallada o asistencia en la selección de la máquina de molienda para sus proyectos de materiales ignífugos. Nuestro objetivo es ayudarle a producir polvo de yeso de la más alta calidad con el menor costo posible.
