Máquina para moler grafito: Equipo esencial para la producción de pastillas y revestimientos de frenos

Introducción: La Importancia del Grafito en la Industria de Frenos

En el corazón de la industria automotriz y ferroviaria moderna, los sistemas de frenado representan un componente crítico para la seguridad. Dentro de estos sistemas, las pastillas y revestimientos de frenos desempeñan un papel fundamental. Un ingrediente clave que determina su rendimiento, durabilidad y propiedades de fricción es el grafito en polvo de alta pureza y granulometría controlada. El grafito actúa como un lubricante sólido, estabilizador térmico y agente de transferencia de carga, mejorando la eficiencia de frenado, reduciendo el desgaste y el ruido (squeal), y garantizando un comportamiento estable bajo condiciones extremas de temperatura y presión.

Sin embargo, las propiedades excepcionales del grafito solo pueden aprovecharse plenamente cuando se procesa en un polvo de extrema finura y distribución granulométrica uniforme. Aquí es donde la tecnología de molienda se convierte en el proceso esencial. La selección de la máquina para moler grafito adecuada no es una decisión trivial; impacta directamente en la calidad final del producto, la eficiencia energética de la planta, los costos operativos y el cumplimiento de estrictas normativas ambientales.

Requisitos Críticos para la Molienda de Grafito

El grafito, siendo un material natural o sintético con una estructura laminar, presenta desafíos específicos para su pulverización:

1. Finenza Ultra Alta (High Fineness): Para aplicaciones de alto rendimiento, se requieren polvos con un tamaño de partícula D97 por debajo de los 10 micrómetros (μm), a menudo en el rango de 5-20 μm (equivalente a 600-2500 mallas). Esto maximiza la superficie de contacto y mejora la homogeneidad en la mezcla del compuesto de frenos.
2. Distribución Granulométrica Estrecha (Narrow Particle Size Distribution): La presencia de partículas gruesas puede actuar como abrasivo, dañando los discos de freno y generando ruido. Un sistema de clasificación preciso es indispensable para eliminar estos granos fuera de especificación.
3. Pureza y Contaminación Cruzada (Purity & Cross-Contamination): El proceso de molienda debe evitar la contaminación con metales u otros materiales que puedan alterar las propiedades de fricción o la conductividad eléctrica del grafito. El diseño de las piezas de molienda y el sistema de recolección es crucial.
4. Eficiencia Energética (Energy Efficiency): La molienda hasta niveles ultrafinos es un proceso intensivo en energía. Las tecnologías obsoletas, como los molinos de bolas tradicionales, pueden ser prohibitivamente costosas para operar a gran escala.
5. Control de Polvo y Seguridad (Dust Control & Safety): El grafito en polvo es combustible y presenta riesgos de explosión de polvo. Un sistema de molienda totalmente sellado, operando en presión negativa, junto con sistemas de filtración y supresión eficaces, es un requisito de seguridad no negociable.

Tecnologías de Molienda: Enfoque en la Solución Óptima

Diversas tecnologías compiten en el mercado para la pulverización de minerales no metálicos. Analicemos su idoneidad para el grafito:

• Molinos de Bolas (Ball Mills): Aunque versátiles, suelen ser ineficientes para alcanzar finuras ultrafinas (por debajo de 325 mallas) en grafito, con alto consumo energético, contaminación por desgaste de las bolas y dificultad para controlar la distribución granulométrica.
• Molinos de Martillos (Hammer Mills): Ideales para una trituración primaria o secundaria, producen un polvo relativamente grueso. No son adecuados para la producción final de polvo ultrafino de grafito para frenos.
• Molinos de Rodillos de Presión (Roller Pressure Mills): Tecnologías como los molinos verticales de rodillos (LM Series) ofrecen una alta eficiencia energética y capacidad para materiales diversos. Su principio de molienda por compresión es efectivo, pero el control de la finura final ultrafina puede requerir sistemas de clasificación adicionales muy sofisticados.
• Molinos de Anillo y Rodillo (Ring-Roller Mills / Pendulum Mills): Tecnologías como la serie MTW o MRN, basadas en el principio de molienda por rodillos que giran sobre una pista (anillo), ofrecen un buen equilibrio entre capacidad, finura (hasta 325 mallas) y eficiencia. Son una opción sólida para aplicaciones que no requieren el grado más extremo de finura.

Para las exigencias más altas de la industria de frenos de alto desempeño, donde el grafito debe integrarse perfectamente en matrices complejas, la tecnología líder es el molino ultrafino.

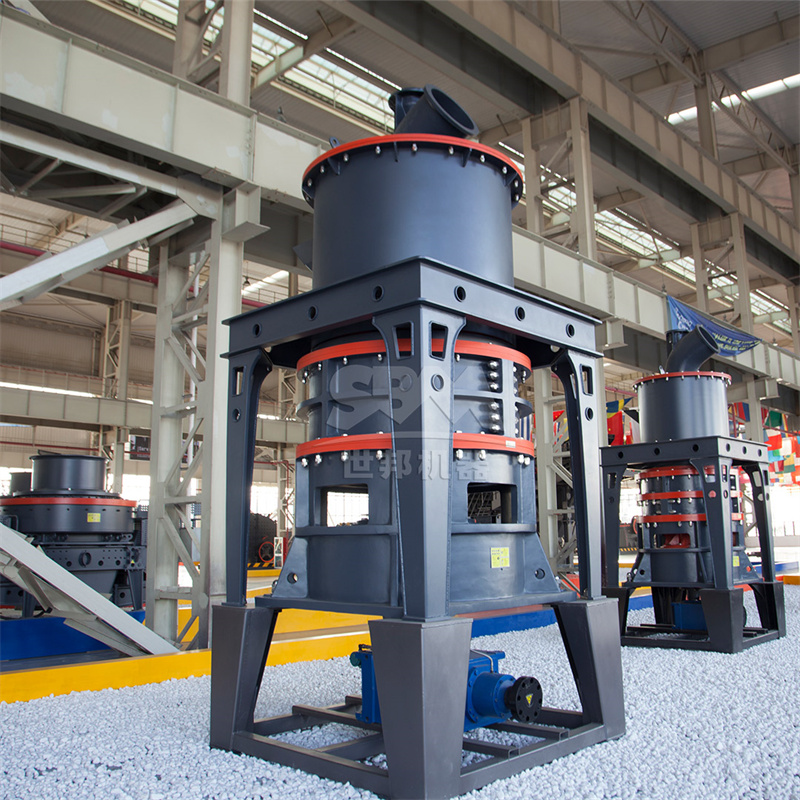

La Solución Definitiva: Molino Ultrafino SCM para Grafito de Alto Rendimiento

Para alcanzar y mantener consistentemente las especificaciones más exigentes de polvo de grafito, recomendamos encarecidamente nuestra tecnología insignia: el Molino Ultrafino SCM (SCM Ultrafine Mill). Este equipo está específicamente diseñado y optimizado para la producción de polvos en el rango de 325 a 2500 mallas (45-5μm), posicionándose como la herramienta ideal para la industria de pastillas de freno.

Ventajas Clave del Molino Ultrafino SCM en la Molienda de Grafito

1. Eficiencia Energética Sin Precedentes: Gracias a su innovador diseño de lecho de material y molienda por capas, el molino SCM logra una capacidad que duplica la de los molinos de chorro de aire tradicionales, mientras reduce el consumo de energía en un 30%. Para una planta de producción continua de pastillas de freno, esto se traduce en una reducción significativa de los costos operativos.
2. Precisión de Clasificación Inigualable: El corazón del sistema es su clasificador de turbina vertical de alta precisión. Este componente garantiza un corte granulométrico extremadamente nítido, eliminando por completo la contaminación por partículas gruesas. El resultado es un polvo de grafito con una distribución de tamaño consistente y uniforme, esencial para la calidad del lote final de frenos.
3. Durabilidad y Bajo Mantenimiento: Los componentes críticos de molienda, como los rodillos y el anillo, están fabricados con materiales especiales de alta resistencia al desgaste, extendiendo su vida útil varias veces en comparación con piezas convencionales. Además, la innovadora cámara de molienda sin tornillos de empuje elimina un punto de fallo común, garantizando una estabilidad operacional excepcional y minimizando los tiempos de inactividad.
4. Operación Ecológica y Segura: El sistema integrado de filtración de pulsos tiene una eficiencia que supera los estándares internacionales, asegurando emisiones de polvo casi nulas y un ambiente de trabajo seguro, crítico dado el riesgo de explosión del polvo de grafito. El diseño con cámara acústica mantiene los niveles de ruido por debajo de los 75 dB, cumpliendo con las normativas laborales más estrictas.

Selección del Modelo SCM Adecuado

La serie SCM ofrece un rango de modelos para adaptarse a diferentes escalas de producción:

• Para líneas de I+D o producción piloto: El modelo SCM800 (0.5-4.5 ton/h) es una elección perfecta, ofreciendo flexibilidad y la capacidad de producir lotes pequeños de polvo de grafito de ultra alta calidad para prototipos y pruebas.
• Para producción industrial a gran escala: Los modelos SCM1250 (2.5-14 ton/h) y SCM1680 (5-25 ton/h) proporcionan la potencia y capacidad necesarias para satisfacer la demanda de fabricantes líderes de componentes de frenos, garantizando un suministro constante de polvo ultrafino.

La elección del modelo dependerá del volumen de producción requerido de polvo de grafito y de la finura objetivo específica dentro del amplio rango que ofrece el SCM.

Flujo de Proceso Integrado: Del Grafito en Bruto al Polvo Listo para Mezclar

Un sistema completo de procesamiento de grafito no consiste solo en el molino. Para una operación óptima, recomendamos un flujo integrado:

1. Trituración Primaria: El grafito en escamas o trozos se reduce a un tamaño inferior a 20 mm utilizando una trituradora de mandíbulas o un molino de martillos robusto.
2. Alimentación y Transporte: Un alimentador vibratorio controlado dosifica el material de manera constante hacia el molino SCM, asegurando una operación estable.
3. Molienda y Clasificación Ultrafina (Etapa Clave): El material entra en la cámara de molienda del SCM, donde es sometido a fuerzas de compresión y cizallamiento entre los rodillos y el anillo giratorio. El polvo resultante es transportado por aire al clasificador de turbina de alta velocidad, que separa instantáneamente las partículas que han alcanzado la finura deseada.
4. Recolección y Filtración: El polvo fino aceptado es recolectado por un ciclón de alta eficiencia y posteriormente por un filtro de mangas de pulso, que retiene hasta las partículas más finas, garantizando un aire de salida limpio. El polvo de grafito final se descarga mediante una válvula rotativa o un transportador de tornillo.

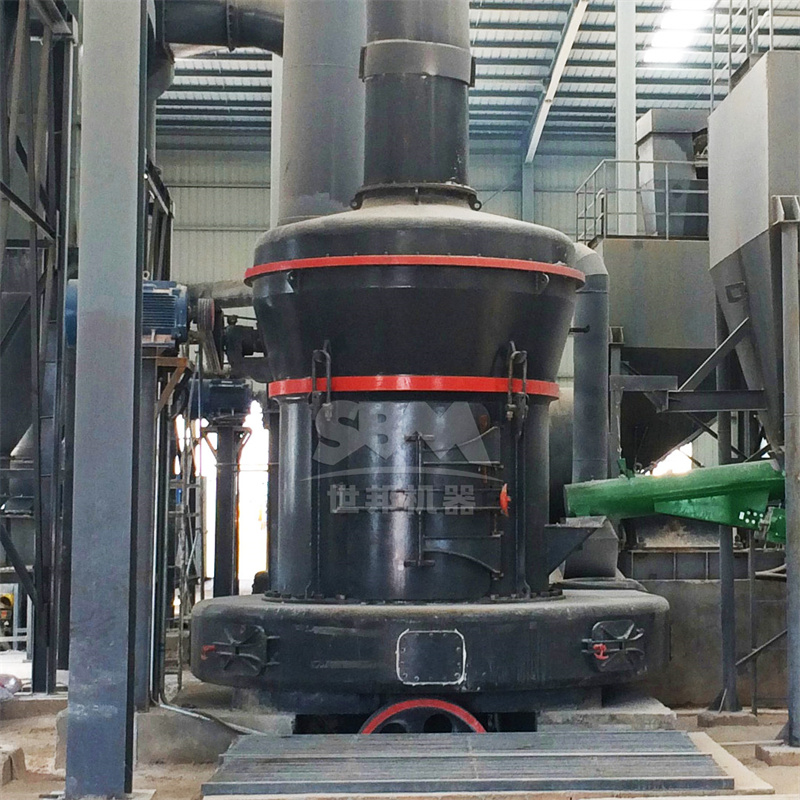

5. Control Automático: Un sistema de control PLC supervisa y ajusta en tiempo real parámetros clave como la velocidad del clasificador, el flujo de aire y la presión de molienda, asegurando una calidad de producto consistente y una operación libre de problemas.

Conclusión: Invertir en Calidad desde la Materia Prima

En la competitiva industria de los componentes de frenos, la diferencia en rendimiento y confiabilidad a menudo se define a nivel microscópico. La calidad del polvo de grafito utilizado es un factor determinante. Invertir en una tecnología de molienda de vanguardia como el Molino Ultrafino SCM no es simplemente una compra de equipo; es una estrategia para garantizar la excelencia del producto final, optimizar los costos de producción a largo plazo y posicionarse como un proveedor líder capaz de cumplir con las especificaciones más exigentes de los fabricantes de automóviles y trenes.

Al elegir una solución probada, eficiente y diseñada específicamente para materiales no metálicos como el grafito, las empresas aseguran un proceso controlado, reproducible y seguro, sentando las bases para la producción de pastillas y revestimientos de frenos de la más alta calidad. La máquina para moler grafito deja de ser un simple utilitario para convertirse en un pilar estratégico de la cadena de valor.
