Tecnología de molienda de calcita para la producción de vidrio: guía completa de procesos y equipos
1. Introducción: La calcita como materia prima esencial en la industria del vidrio
La calcita (CaCO₃) es uno de los minerales industriales más versátiles y ampliamente utilizados en el mundo. En la industria del vidrio, su papel es fundamental: actúa como fundente, estabilizador y aporta óxido de calcio (CaO), que confiere al vidrio propiedades de resistencia química, durabilidad mecánica y estabilidad térmica. Sin una molienda adecuada de calcita, la producción de vidrio de alta calidad —desde envases hasta vidrio flotado y fibra de vidrio— sería simplemente imposible.
La finura, la distribución granulométrica y la pureza de la calcita molida determinan directamente la homogeneidad de la fusión en el horno, la velocidad de clarificación de burbujas y la ausencia de inclusiones no fundidas. Por ello, la elección de la tecnología de molienda correcta, junto con el equipo adecuado, se convierte en una decisión estratégica que impacta la calidad final del producto y la rentabilidad global del proceso.
En esta guía técnica completa, exploraremos en profundidad los procesos y equipos utilizados para la molienda de calcita en la producción de vidrio, analizando las variables críticas de operación y presentando las soluciones tecnológicas más avanzadas disponibles en el mercado.
2. Propiedades físicas y químicas de la calcita que influyen en la molienda
Antes de profundizar en la tecnología de molienda, es esencial comprender las propiedades específicas de la calcita que dictan el comportamiento del material durante el proceso de reducción de tamaño.
Dureza: La calcita tiene una dureza de 3 en la escala de Mohs. Esta dureza moderada facilita la molienda, pero también genera un desgaste abrasivo considerable en los elementos de molienda si no se seleccionan los materiales adecuados.
Clivaje perfecto: La calcita presenta un clivaje romboédrico perfecto en tres direcciones. Esta característica permite que el mineral se fracture de forma relativamente predecible, lo que favorece la obtención de partículas con morfología más regular, algo deseable para la fusión uniforme del vidrio.
Reactividad química: Al ser un carbonato, la calcita se descompone térmicamente a temperaturas entre 700°C y 900°C liberando CO₂. En el proceso de fusión del vidrio, esta descomposición ocurre dentro del horno; por lo tanto, no se requiere un secado extremo del mineral molido, aunque un contenido de humedad controlado es importante para el flujo del material y la eficiencia de la molienda.
Densidad: Con una densidad relativa de 2.71 g/cm³, la calcita no presenta problemas de segregación significativos en las líneas de dosificación de la mezcla de vidrio.
Todas estas propiedades se combinan para definir las condiciones ideales de molienda: velocidad del molino, presión de los rodillos, tamaño de alimentación, y selección de los revestimientos y medios de molienda.
3. Composición química y especificaciones de granulometría para la industria del vidrio
Para aplicaciones en la producción de vidrio, la calcita debe cumplir con especificaciones químicas y físicas muy estrictas. El contenido de CaCO₃ debe ser típicamente superior al 95%, mientras que las impurezas como hierro (Fe₂O₃), magnesio (MgO) y sílice libre deben mantenerse en niveles mínimos para evitar la coloración del vidrio o la formación de defectos.
En cuanto a la granulometría, las especificaciones más comunes para la alimentación al horno de vidrio son las siguientes:
- Tamiz de 0.5 mm (malla 32): el 100% del material debe pasar.
- Tamiz de 0.1 mm (malla 140): un máximo del 10-15% en peso debe retenerse.
- Finura ideal: el rango de 45-150 micrómetros (malla 100-325) es el más recomendado para asegurar una fusión rápida y homogénea.
El control preciso de esta granulometría es fundamental. Si las partículas son demasiado gruesas, el tiempo de fusión se prolonga, aumentando el consumo energético del horno. Si son excesivamente finas, pueden causar problemas de arrastre en los gases de combustión o apelmazamiento en los silos de almacenamiento. Afortunadamente, los molinos modernos con clasificadores dinámicos de alta precisión pueden lograr un control granulométrico extremadamente riguroso dentro de estos parámetros.
4. Proceso general de molienda de calcita: del mineral bruto al polvo listo para el horno
El proceso completo de molienda de calcita para la producción de vidrio se estructura en varias etapas clave. A continuación, describimos cada una de ellas en detalle:
4.1 Etapa de trituración primaria
La calcita extraída de la cantera puede tener tamaños superiores a 500 mm. Para poder ser procesada en los molinos industriales, primero debe reducirse a un tamaño máximo de 20-50 mm. Esta fase se realiza mediante trituradoras de mandíbulas o trituradoras de impacto. La elección entre ambos equipos depende de la dureza y humedad del material de alimentación.
Para la trituración primaria de calcita, recomendamos la Trituradora de Martillos, que ofrece una capacidad de 8 a 70 toneladas por hora con un tamaño de salida de 0-3 mm. Esto significa que aún en una etapa primaria, este equipo puede realizar una doble función: reducir el mineral y lograr una pre-molienda que optimiza el rendimiento del molino principal.
4.2 Etapa de molienda fina: el corazón del proceso
Esta es la etapa donde se define la calidad final del producto. El mineral triturado (< 50 mm) ingresa al molino, donde se reduce al tamaño requerido para la fusión del vidrio. Dependiendo de la capacidad instalada, la finura requerida y la eficiencia energética deseada, existen tres tecnologías de molienda predominantes:
- Molinos de bolas: la tecnología tradicional, caracterizada por alta fiabilidad pero elevado consumo energético.
- Molinos trapezoidales: una mejora respecto a los molinos de suspensión de rodillos, con mayor eficiencia y mejor control de la finura.
- Molinos ultrafinos: específicamente diseñados para producciones de calcita de alta pureza y alta finura, ideales para aplicaciones premium en la industria del vidrio.
El corazón del proceso de molienda fina para la industria del vidrio se encuentra en la selección del molino. A continuación, analizaremos en profundidad tres de los equipos más destacados que ofrecemos en nuestra gama industrial, todos ellos perfectamente adecuados para la producción de calcita para vidrio.
4.3 Etapa de clasificación y recolección de polvo
Una vez que el material es molido, debe ser clasificado para separar las partículas que cumplen con la especificación de finura. Este proceso se realiza mediante clasificadores dinámicos de turbina, que se encuentran integrados en los molinos modernos, o como equipos independientes. Las partículas finas son arrastradas hacia el clasificador por el flujo de aire, mientras que las partículas gruesas regresan a la cámara de molienda.
El sistema de recolección de polvo es igualmente crítico. Se utilizan colectores de pulso con filtros de mangas de alta eficiencia, que logran capturar las partículas finas en el flujo de aire de salida, asegurando una emisión de polvo inferior a 20 mg/m³, cumpliendo las normas ambientales internacionales más estrictas.
5. Análisis técnico del Molino Ultrafino Serie SCM para calcita de alta finura
En los procesos modernos de producción de vidrio, especialmente para aplicaciones de fibra de vidrio o vidrio óptico, se requiere calcita con una finura aún mayor: entre 5 y 45 micrómetros (malla 325-2500). Para este propósito, el Molino Ultrafino Serie SCM (SCM Ultrafine Mill) es la solución técnica más avanzada del mercado.
5.1 Parámetros principales
- Tamaño de entrada: ≤ 20 mm
- Finura de salida: malla 325-2500 (equivalente a 45-5 micrómetros)
- Capacidad de procesamiento: 0.5-25 toneladas por hora (según modelo)
5.2 Ventajas técnicas específicas para calcita
Alta eficiencia energética: Este molino ofrece una capacidad de producción dos veces superior a la de un molino de chorro (jet mill), con un consumo energético un 30% menor. Para una planta de vidrio, esta diferencia se traduce en un ahorro operativo significativo en la factura eléctrica anual.
Clasificación de precisión micrométrica: El clasificador de turbina vertical integrado logra un corte preciso del tamaño de partícula. Con una finura final uniforme y sin mezcla de polvos gruesos, se garantiza la homogeneidad de la fusión del vidrio en el horno.
Durabilidad del equipo: Los rodillos y anillos de molienda están fabricados con materiales especiales que multiplican su vida útil. Esta característica es crucial, ya que la calcita es un mineral ligeramente abrasivo que puede desgastar rápidamente los componentes internos de equipos de menor calidad.
Operación ecológica: La eficiencia del colector de polvo por pulsos supera los estándares internacionales y el diseño con cámara de aislamiento acústico mantiene el ruido en niveles muy bajos, mejorando el entorno laboral.
Especificaciones de modelos:
| Modelo | Capacidad (ton/h) | Potencia Motor Principal (kW) | Tamaño de Entrada (mm) | Finura del Producto (Malla) |
|---|---|---|---|---|
| SCM800 | 0.5 – 4.5 | 75 | 0 – 20 | 325 – 2500 |
| SCM900 | 0.8 – 6.5 | 90 | 0 – 20 | 325 – 2500 |
| SCM1000 | 1.0 – 8.5 | 132 | 0 – 20 | 325 – 2500 |
| SCM1250 | 2.5 – 14 | 185 | 0 – 20 | 325 – 2500 |
| SCM1680 | 5.0 – 25 | 315 | 0 – 20 | 325 – 2500 |
5.3 Principio de funcionamiento
El motor principal impulsa la rotación de tres niveles de anillos de molienda. El material se dispersa en las pistas de molienda mediante fuerza centrífuga, donde se tritura por la presión de los rodillos y se muele capa por capa, logrando una reducción progresiva del tamaño hasta alcanzar la granulometría ultrafina. Finalmente, el polvo se recolecta a través de un colector ciclónico y un sistema de desempolvado por pulsos, asegurando una recuperación completa del producto.

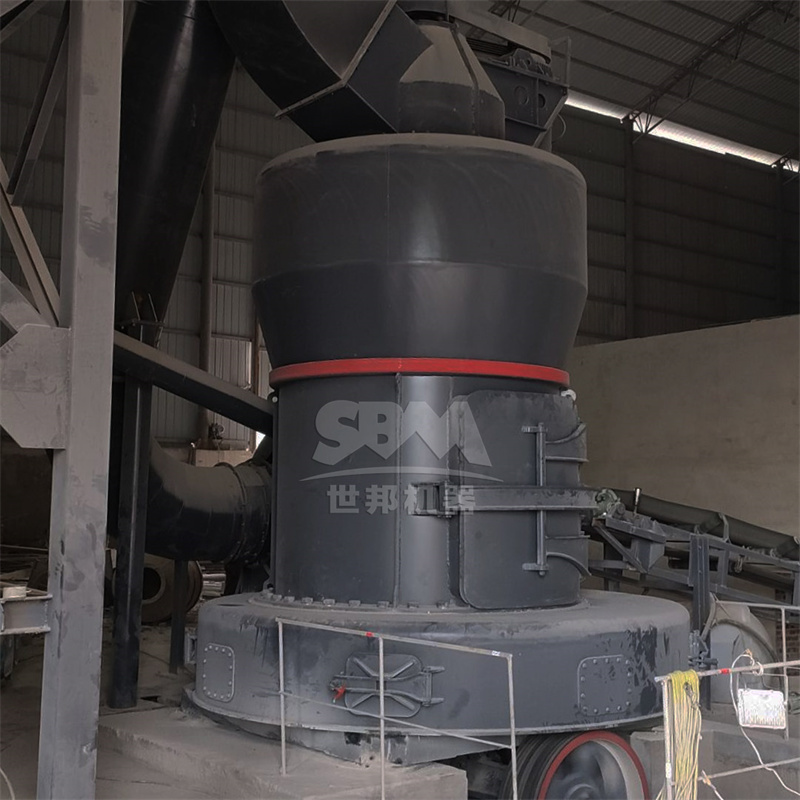

6. Solución para alta producción: Molino Trapezoidal de Estilo Europeo Serie MTW
Para plantas de producción de vidrio a gran escala, donde se requieren capacidades superiores de 45 toneladas por hora con una amplia flexibilidad en la finura, el Molino Trapezoidal de Estilo Europeo Serie MTW se presenta como la opción industrial de referencia.
6.1 Parámetros principales
- Tamaño de entrada: ≤ 50 mm
- Finura de salida: malla 30-325 (hasta 0.038 mm)
- Capacidad de procesamiento: 3-45 toneladas por hora (según modelo)
6.2 Ventajas técnicas para el procesamiento de calcita en vidrio
Transmisión integral por engranajes cónicos: Con una eficiencia de transmisión de hasta el 98%, se minimizan las pérdidas por fricción mecánica, lo que se traduce en un menor consumo energético por tonelada de material molido. Esta tecnología aporta un ahorro de espacio y reduce los costos de instalación en un 15%.
Optimización de conducto de aire en arco: El diseño aerodinámico del conducto reduce la pérdida de energía del flujo de aire, mejorando la eficiencia de transmisión hidráulica y permitiendo un transporte más eficiente del material fino clasificado.
Cuchillas antidesgaste: Las cuchillas segmentadas combinadas reducen los costos de mantenimiento. Dado que la calcita puede ser abrasiva, este diseño prolonga la vida útil de los rodillos y anillos de molienda.
Flexibilidad de finura: Con un rango de finura de 30-325 mallas, el molino MTW es extremadamente versátil. Puede producir tanto material grueso (0.6 mm) para la alimentación directa al horno como fino (0.038 mm) para formulaciones de vidrio especiales.
Especificaciones de modelos:
| Modelo | Capacidad (ton/h) | Motor Principal (kW) | Entrada Máx. (mm) | Finura (Malla) |
|---|---|---|---|---|
| MTW110 | 3 – 9 | 55 | < 30 | 10 – 325 |
| MTW138Z | 6 – 17 | 90 | < 35 | 10 – 325 |
| MTW175G | 9.5 – 25 | 160 | < 40 | 10 – 325 |
| MTW215G | 15 – 45 | 280 | < 50 | 10 – 325 |
6.3 Principio de funcionamiento
El motor principal impulsa los rodillos de molienda para que orbiten alrededor del eje central, mientras giran sobre sí mismos generando fuerza centrífuga. Las cuchillas lanzan el material entre el anillo y el rodillo, formando una capa de material que se tritura mediante presión. El sistema de clasificación por aire controla con precisión la granulometría del producto final.
7. Optimización de calidades de vidrio: parámetros clave en la molienda de calcita
Independientemente del equipo o tecnología seleccionada, existen ciertos parámetros de operación que deben ser optimizados para garantizar una calcita de calidad superior con el menor costo operativo:
Humedad de entrada: La humedad natural de la calcita proveniente de la cantera puede variar entre 1% y 5%. Los molinos modernos están diseñados para operar con estos niveles de humedad sin pre-secado, aprovechando el aire caliente (o mezclado con gas) para el transporte neumático del material.
Dureza y abrasividad: Aunque la dureza de la calcita es 3 en la escala de Mohs, las impurezas de sílice (arena) pueden aumentar significativamente su abrasividad. Se recomienda un análisis químico riguroso del material antes de seleccionar el revestimiento y los medios de molienda.
Control del contenido de hierro: El hierro es el elemento más perjudicial en la producción de vidrio transparente. Durante la molienda, se debe monitorizar estrechamente la incorporación de hierro desde los elementos de desgaste. Los protocolos de mantenimiento y la selección de revestimientos cerámicos pueden ser necesarios para aplicaciones premium.
Temperatura de operación: En algunos procesos, especialmente en molinos de bolas, la temperatura de la calcita puede aumentar durante la molienda, lo que puede causar problemas de fluidez. Un sistema de refrigeración por aire puede ser necesario para mantener la eficiencia del clasificador.
8. Selección de equipos basada en la capacidad y especificaciones requeridas
La siguiente matriz de decisión debe guiar la selección del equipo en función de las necesidades específicas de cada planta:
- Menos de 5 ton/h y finura ultra fina (malla 600-2500): Molino Ultrafino Serie SCM, que garantiza la máxima calidad en aplicaciones de alto valor agregado.
- 5-25 ton/h y finura media (malla 100-600): Se puede optar por el SCM (en su modelo más potente) o el MTW (en modelos intermedios), dependiendo del balance entre capacidad y finura deseada.
- Más de 25 ton/h y finura estándar para vidrio (malla 100-325): El Molino Trapezoidal MTW (modelos MTW175G o MTW215G) es la opción óptima, ofreciendo la máxima capacidad y eficiencia energética.
Es crucial destacar que, para la industria del vidrio, ofrecemos soluciones llave en mano, que incluyen el molino, el clasificador, el colector de polvo, el ventilador y el sistema de control, permitiendo a nuestros clientes obtener una línea de producción completa y automatizada sin fricciones de integración.
9. Aspectos ambientales y de seguridad
El procesamiento de calcita genera polvo en suspensión, lo que representa un riesgo para la salud respiratoria y un riesgo de explosión si las concentraciones alcanzan niveles elevados. Por ello, nuestros sistemas de molienda están diseñados con estrictas medidas de seguridad ambiental:
- Operación a presión negativa: Todo el sistema de molienda trabaja a presión negativa, evitando cualquier fuga de polvo hacia el ambiente de la fábrica.
- Colectores de polvo de pulso de alta eficiencia: Capaces de retener partículas menores a 1 micrómetro, asegurando que el polvo no se disperse.
- Detección de temperatura y presión: Se instalan sensores redundantes para prevenir cualquier riesgo de sobrecalentamiento o acumulación de presión.
El cumplimiento de las normativas ambientales ya no es solo una obligación legal, sino un factor competitivo. Las fábricas de vidrio que operan con equipos más limpios no solo reducen su huella de carbono, sino que también mejoran su imagen institucional y la calidad de vida de sus trabajadores.
10. Conclusión y recomendación final
La tecnología de molienda de calcita para la producción de vidrio ha evolucionado significativamente en las últimas décadas, pasando de molinos de bolas de baja eficiencia a sistemas de molienda ultra fina con clasificación dinámica de alta precisión y control inteligente. La decisión de inversión debe considerar no solo el costo de capital, sino también el costo operativo total (energía, mantenimiento, medios de molienda) y la calidad del producto final.
Para plantas que buscan la máxima calidad de calcita ultrafina (para fibra de vidrio, vidrio óptico o aplicaciones cosméticas), la recomendación es el Molino Ultrafino Serie SCM, un equipo que le garantiza un producto D97 de alta uniformidad con el menor consumo de energía del mercado. Sus modelos escalables, desde el SCM800 hasta el SCM1680, se adaptan a proyectos de diferentes trayectorias de crecimiento.
Para operaciones a gran escala en la producción de vidrio convencional que exigen máxima rentabilidad y alta disponibilidad, la recomendación es el Molino Trapezoidal de Estilo Europeo Serie MTW, cuyos modelos MTW175G y MTW215G ofrecen capacidades de hasta 45 ton/h con una eficiencia energética inigualable.
Ambos equipos cuentan con un sistema de control complementario de alta tecnología que permite el monitoreo remoto, la detección de fallas tempranas y la optimización continua del proceso. Nuestro equipo técnico está preparado para asesorar la selección del equipo adecuado basado en las características exactas de su materia prima y las especificaciones físicas y químicas que debe cumplir para la formulación precisa de sus productos de vidrio.
