Planta de molienda de grafito para componentes aeroespaciales: Equipos y proceso clave

Introducción: La importancia crítica del grafito en la industria aeroespacial

En el exigente mundo de la fabricación aeroespacial, donde cada gramo y cada micra cuentan, los materiales de alto rendimiento son la columna vertebral de la innovación. Entre ellos, el grafito de alta pureza y ultra fino ocupa un lugar destacado. Sus propiedades únicas, como su excelente conductividad térmica y eléctrica, su alta resistencia a la temperatura y su bajo coeficiente de expansión térmica, lo hacen indispensable para una amplia gama de componentes: desde sellos y juntas en motores de turbina hasta electrodos para mecanizado por descarga eléctrica (EDM) de piezas complejas, y materiales de fricción en sistemas de control.

Sin embargo, el potencial del grafito solo se libera cuando se procesa con una precisión extrema. La molienda, la etapa fundamental para lograr la finura, la distribución granulométrica y la morfología de partícula requeridas, es un proceso delicado que demanda equipos de tecnología avanzada. Una molienda inadecuada puede introducir impurezas, generar un tamaño de partícula inconsistente o dañar la estructura cristalina del grafito, comprometiendo gravemente el rendimiento del componente final. Por lo tanto, la selección del sistema de molienda correcto no es una decisión operativa, sino estratégica para la calidad, fiabilidad y seguridad de las aplicaciones aeroespaciales.

Requisitos específicos de la molienda de grafito para aplicaciones aeroespaciales

El procesamiento de grafito para este sector va más allá de la simple reducción de tamaño. Se deben cumplir especificaciones rigurosas:

• Alta Pureza: Cualquier contaminación metálica introducida durante la molienda es inaceptable. Los equipos deben estar diseñados con materiales de contacto y sistemas de separación que minimicen o eliminen la abrasión y la incorporación de metales extraños.
• Distribución Granulométrica Estrecha y Controlada: Las propiedades de flujo, compactación y sinterización dependen en gran medida de una distribución de partículas uniforme. Se requieren sistemas de clasificación de alta precisión.
• Finenza Ultra Alta (Micronización y Sub-micronización): Muchas aplicaciones exigen polvos con un D97 por debajo de los 10 micrómetros, e incluso inferiores a 5 μm, para lograr superficies extremadamente lisas y una densidad uniforme en las piezas sinterizadas.
• Baja Generación de Calor: El grafito es sensible al calor excesivo, que puede oxidarlo o alterar su estructura. Los procesos de molienda deben ser eficientes y contar con sistemas de enfriamiento efectivos.
• Eficiencia Energética y Medioambiental: La producción aeroespacial valora la sostenibilidad. Equipos con bajo consumo específico de energía y sistemas de captación de polvo herméticos son esenciales.

Proceso clave de molienda de grafito: De la materia prima al polvo de precisión

Un flujo de proceso típico y optimizado para grafito aeroespacial comprende las siguientes etapas:

1. Preparación y Alimentación: El grafito crudo, previamente calcinado y purificado, se introduce en el sistema con un tamaño controlado (generalmente ≤20mm). Alimentadores vibratorios o de tornillo garantizan un flujo constante y regulado al molino principal.
2. Molienda Primaria (Trituración): Para materias primas de mayor tamaño, una etapa de trituración inicial con equipos como trituradores de mandíbula o de martillos puede ser necesaria para alcanzar el tamaño de alimentación óptimo del molino fino.
3. Molienda Fina y Clasificación (Etapa Crítica): Esta es la fase central. El material pre-triturado es sometido a fuerzas de compresión, cizallamiento o impacto en el molino principal. Simultáneamente, un clasificador integrado o externo separa continuamente las partículas que han alcanzado la finura objetivo, enviando el material grueso de vuelta para una nueva molienda. Este circuito cerrado es vital para la eficiencia y el control.
4. Colecta y Filtración: El polvo fino clasificado es transportado neumáticamente hacia colectores ciclónicos y, posteriormente, a filtros de mangas de pulso de alta eficiencia (con eficiencia >99.9%) para asegurar una recuperación total del producto y un ambiente de trabajo limpio, cumpliendo con los estrictos estándares de emisión.
5. Enfriamiento y Acondicionamiento (Opcional): Dependiendo del proceso y del equipo utilizado, puede ser necesario un enfriador posterior a la molienda para llevar el polvo a temperatura ambiente antes del envasado o procesamiento posterior.

Selección de equipos: Tecnologías de molienda para las exigencias aeroespaciales

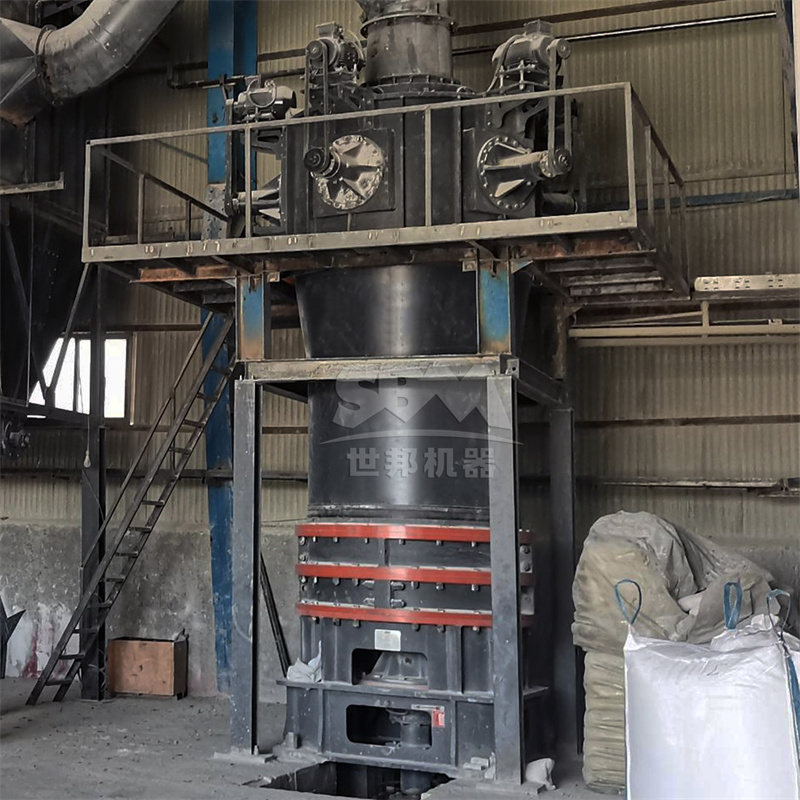

No todos los molinos son aptos para las demandas del grafito aeroespacial. Las tecnologías de molienda por rodillos/lecho de material y de impacto centrífugo con clasificación integrada son las más adecuadas. Entre la gama de soluciones disponibles, destaca especialmente una tecnología diseñada para la micronización extrema: el Molino Ultrafino SCM.

Este equipo representa la vanguardia para la producción de polvos entre 325 y 2500 mallas (D97 ≤5μm). Su diseño es particularmente idóneo para el grafito debido a sus ventajas clave:

• Molienda en Múltiples Capas: Su innovador sistema de tres anillos y rodillos superpuestos genera una acción de molienda por compresión progresiva y de alta frecuencia, ideal para materiales frágiles como el grafito, permitiendo alcanzar finuras submicrónicas con un consumo energético notablemente bajo – hasta un 30% menos que los molinos de chorro tradicionales.
• Clasificador de Turbina Vertical de Alta Precisión: Este es el corazón del control de calidad. Ajustando la velocidad del clasificador, se puede controlar con exactitud el tamaño máximo de partícula del producto final, garantizando una distribución granulométrica estrecha y la ausencia de partículas gruesas, un requisito absoluto para las piezas aeroespaciales.
• Diseño para la Pureza y Durabilidad: Los componentes críticos de molienda, como rodillos y anillos, pueden fabricarse con materiales cerámicos avanzados o aleaciones especiales para minimizar la contaminación. Además, su diseño sin rodamientos en la cámara de molienda elimina un punto crítico de fallo y contaminación por grasa.
• Operación Ecológica y Silenciosa: El sistema integral de filtración de pulso garantiza emisiones por debajo de los estándares internacionales, mientras que su construcción con cámaras de insonorización mantiene los niveles de ruido por debajo de los 75 dB(A).

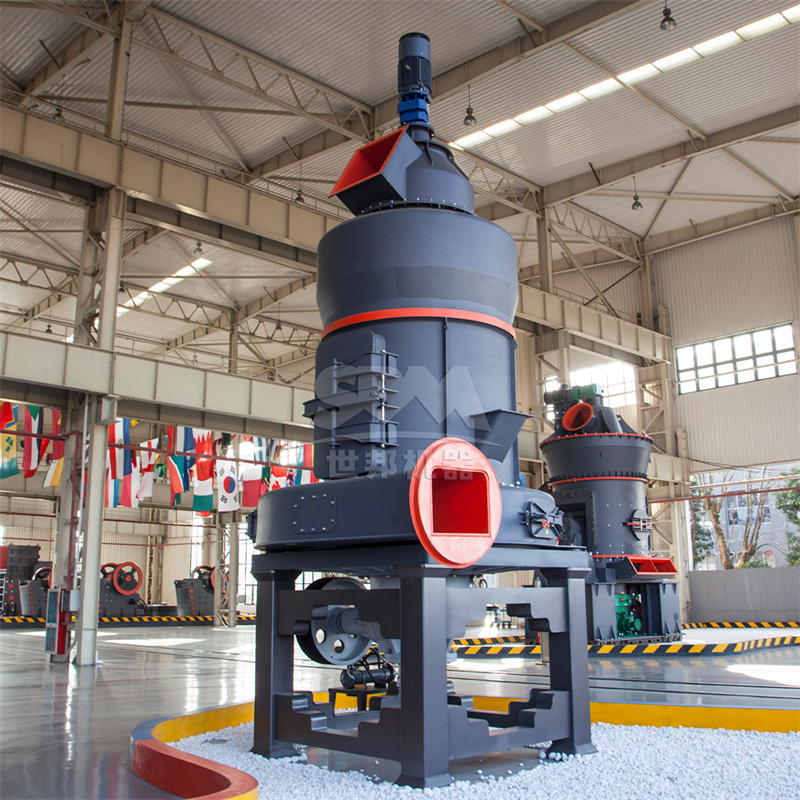

Para proyectos que requieren una alta capacidad de producción de polvo de grafito en el rango de finura media a alta (por ejemplo, 30-325 mallas), el Molino Tipo Trapecio Europeo MTW se presenta como una solución robusta y eficiente. Su sistema de transmisión por engranajes cónicos integral ofrece una eficiencia del 98%, y su diseño optimizado de palas y canal de aire reduce el desgaste y mejora la eficiencia de transporte del polvo, siendo una opción excelente para etapas de premolienda o producción de grafito para aplicaciones menos críticas dentro del sector.

Integración del sistema y control automatizado

La mera adquisición de un molino de alta gama no es suficiente. El éxito reside en la integración sinérgica de todos los componentes: alimentador, molino, clasificador, colector ciclónico, filtro de mangas, sistema de enfriamiento y la unidad de control central (PLC). Un sistema de control automatizado moderno permite monitorear en tiempo real parámetros como la temperatura, la presión diferencial, el flujo de alimentación y la carga del motor, ajustándolos automáticamente para mantener la finura y el rendimiento deseados. Esta estabilidad operativa es crucial para la consistencia del lote a lote en la fabricación aeroespacial.

Conclusión: Invertir en precisión para elevar los estándares

La fabricación de componentes aeroespaciales es un campo donde la mediocridad no tiene cabida. La calidad del polvo de grafito es un eslabón fundamental en la cadena de valor de estas piezas de alta tecnología. Optar por procesos de molienda obsoletos o equipos inadecuados conlleva riesgos inaceptables de contaminación, inconsistencia y bajo rendimiento.

Invertir en una planta de molienda basada en tecnologías avanzadas, como la que ofrece la serie SCM para aplicaciones ultrafinas, no es solo una compra de equipo; es una apuesta por la calidad certificada, la eficiencia operativa a largo plazo y la capacidad de cumplir con las especificaciones más exigentes de la industria. Al dominar la ciencia de la micronización del grafito, los fabricantes se posicionan como proveedores confiables para el sector aeroespacial, contribuyendo a la creación de aviones y naves espaciales más seguros, eficientes y avanzados. La precisión en la molienda, en definitiva, es lo que permite que las ideas más ambiciosas despeguen.
