Molino de Rodillos de Grafito para Baterías de Vehículos Eléctricos: Guía de Selección y Eficiencia
1. Introducción: El papel del grafito en la movilidad eléctrica
El auge de los vehículos eléctricos (VE) ha transformado radicalmente la industria de materiales avanzados. En el corazón de esta revolución se encuentra un material aparentemente simple pero increíblemente complejo: el grafito. Utilizado tanto en ánodos de baterías de iones de litio como en componentes de celdas de combustible, el grafito requiere un procesamiento de alta precisión para cumplir con los exigentes estándares de rendimiento y seguridad de la industria automotriz.
La molienda y clasificación del grafito natural o sintético no es una tarea trivial. Las partículas deben alcanzar una finura específica (generalmente entre 5 y 25 micrómetros para ánodos de alto rendimiento), con una distribución de tamaño extremadamente uniforme y una morfología esférica o casi esférica. Cualquier variación en estos parámetros puede afectar drásticamente la densidad de energía, la vida útil de la batería y la velocidad de carga. Es aquí donde los molinos de rodillos industriales emergen como la solución tecnológica más eficiente y rentable disponible hoy en día.
2. Desafíos específicos del grafito para baterías
A diferencia de otras aplicaciones industriales del grafito (como lubricantes o crisoles), el uso en baterías presenta desafíos únicos:
- Pureza química: Los contaminantes metálicos (hierro, cobre, etc.) deben reducirse a menos de 10 ppm, ya que pueden causar microcortocircuitos internos en la celda.
- Control de la distribución del tamaño de partícula (PSD): La relación D10/D50/D90 debe ser estrecha. Por ejemplo, un D50 de 15 μm ± 1 μm es común para aplicaciones de alta potencia.
- Forma de la partícula: Las partículas esféricas mejoran la densidad de empaquetamiento y reducen la exfoliación durante los ciclos de carga/descarga.
- Eficiencia energética: El grafito es un material relativamente duro y abrasivo. Los procesos de molienda convencionales pueden consumir cantidades masivas de electricidad, incrementando el costo final de la batería.
3. Tipos de molinos de rodillos: una comparativa técnica
Existen varias configuraciones de molinos de rodillos disponibles en el mercado. Cada una tiene sus ventajas y limitaciones específicas cuando se trata de grafito para grado batería.
3.1 Molinos de rodillos de alta presión (HPGR)
Estos equipos son excelentes para la trituración gruesa y media del grafito mineral, principalmente para liberar las láminas de grafito de la ganga. Sin embargo, su finura de salida (generalmente por encima de 100 μm) no es suficiente para la aplicación final en ánodos. Son una etapa de pre-molienda ideal.
3.2 Molinos verticales de rodillos (VRM)
La serie LM de nuestra empresa es un ejemplo típico. Estos molinos ofrecen una capacidad de procesamiento masiva (hasta 250 t/h) y un consumo energético reducido en comparación con los molinos de bolas. Para el grafito, se utilizan principalmente en las etapas de molienda media (producción de material con malla 30-325). Su diseño de plato y rodillos con presión hidráulica permite manejar materiales abrasivos con una vida útil prolongada de las piezas de desgaste.
3.3 Molinos de rodillos ultrafinos
Para la etapa final de refinado, donde se busca una finura de 45-5 micrómetros (malla 325-2500), los molinos de rodillos ultrafinos como la serie SCM de nuestra empresa son la opción más rentable. Este equipo utiliza múltiples niveles de anillos de molienda y un clasificador de turbina vertical de alta precisión, lo que lo hace ideal para producir grafito esférico de alta calidad.
4. Guía de selección según capacidad y finura
Seleccionar el equipo correcto es un equilibrio entre la capacidad de producción requerida (toneladas por hora) y la finura o CUT (Corte de Tamaño de Partícula) que especifica el cliente final. Nuestra experiencia en decenas de proyectos de procesamiento de grafito nos permite recomendar el siguiente flujo típico:
- Etapa 1 – Trituración primaria: Trituradora de mandíbulas para reducir el mineral a < 50 mm.
- Etapa 2 – Molienda media: Recomendamos el Molino Vertical de Rodillos Serie LM para obtener un producto con malla 30-80. Su alto rendimiento y bajo consumo energético (20-30% menos que un molino de bolas) reducen drásticamente el costo de operación.
- Etapa 3 – Molienda fina y clasificación: El producto de la etapa media se alimenta al molino ultrafino. Aquí, el Molino Ultrafino Serie SCM entra en acción.

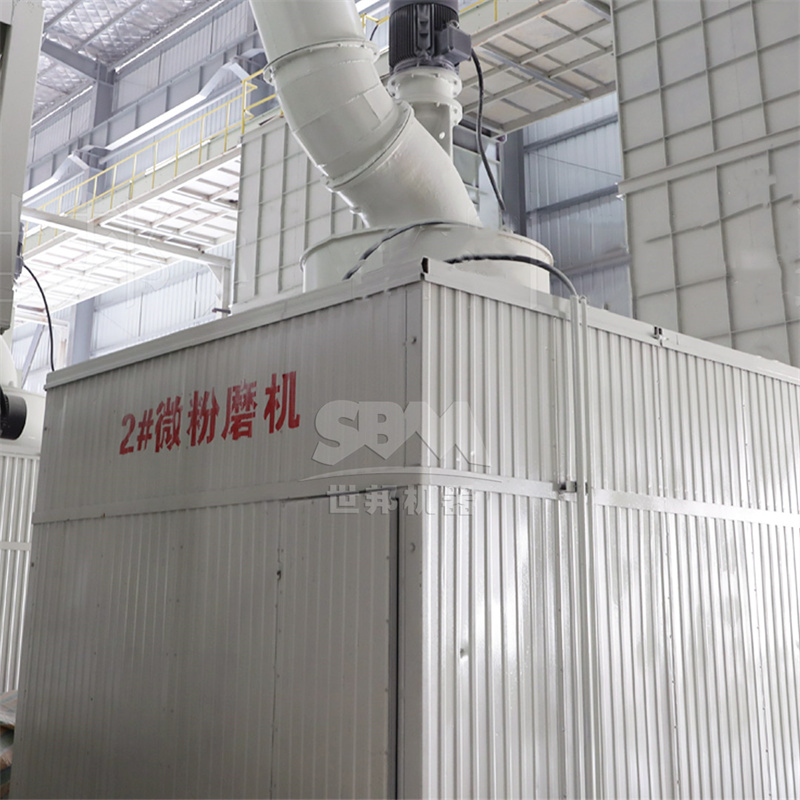

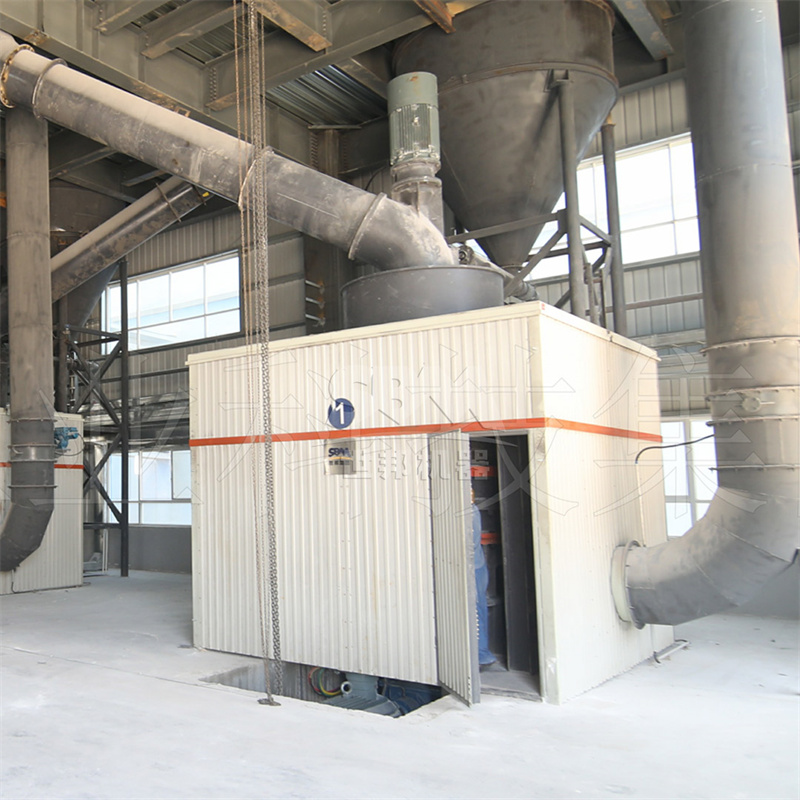

5. Presentación del producto: Molino Ultrafino Serie SCM
Basado en años de I+D en tecnología de molienda fina, el Molino Ultrafino Serie SCM (45-5μm) de nuestra empresa ha demostrado ser la solución más confiable para la producción de grafito anódico. Sus principales parámetros técnicos incluyen:
- Tamaño de entrada: ≤20 mm
- Finura de salida: Malla 325-2500 (equivalente a 45 a 5 μm)
- Capacidad de procesamiento: De 0.5 a 25 ton/h dependiendo del modelo (SCM800 al SCM1680).
Ventajas técnicas clave en aplicaciones de grafito:
- Alta eficiencia y ahorro energético: La capacidad de producción es 2 veces superior a la de un molino de chorro (jet mill), con un consumo de energía un 30% menor. Esto se traduce en un menor costo por tonelada de grafito procesado, un factor crítico para la viabilidad económica de las gigafábricas de baterías.
- Clasificación de alta precisión: El clasificador de turbina vertical asegura un corte preciso. Las partículas gruesas no son mezcladas en el producto final, garantizando que el PSD del grafito cumpla estrictamente con las especificaciones de la celda de batería.
- Diseño duradero: Los rodillos y anillos de molienda están fabricados con aleaciones especiales que pueden resistir la abrasividad del grafito, multiplicando por 2 o 3 veces la vida útil comparado con acero convencional.
- Operación ecológica: El sistema de recolección de polvo por pulsos supera los estándares internacionales de emisión, manteniendo la planta limpia y segura para los operarios.

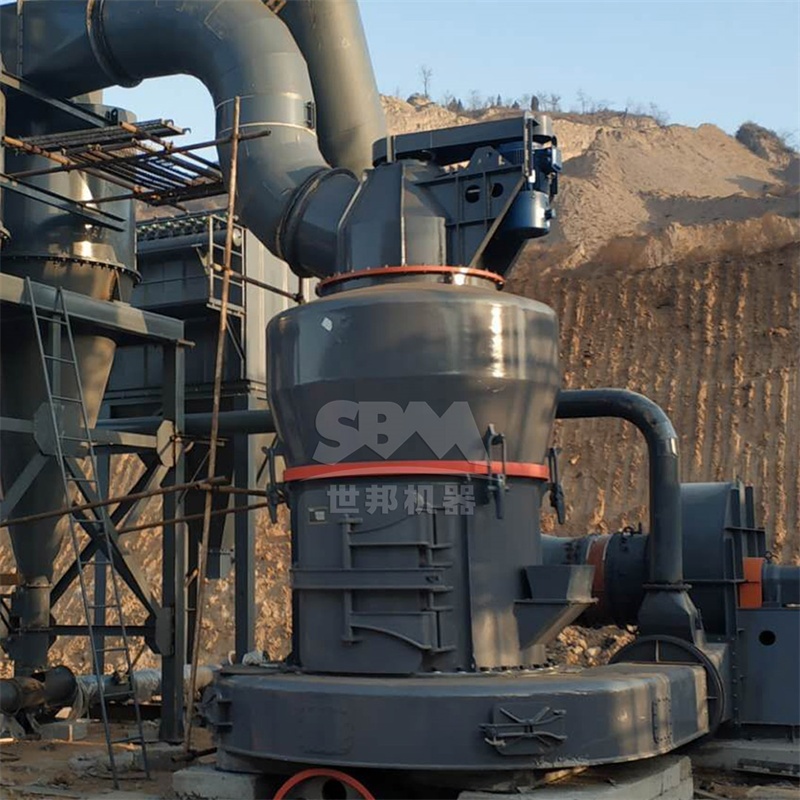

6. Presentación del producto: Molino Trapezoidal MTW
Para plantas de mayor capacidad o cuando se requiere una molienda media más eficiente antes de la etapa ultrafina, recomendamos nuestro Molino Trapezoidal de Estilo Europeo Serie MTW. Este equipo es ideal para la preparación de grafito expandido o para procesos que requieran un producto con malla 30-325 con una capacidad de hasta 45 t/h.
El diseño de la cuchilla antidesgaste y el conducto de aire en arco optimizado reducen los costos de mantenimiento un 30% y mejoran la eficiencia de transmisión del flujo de aire, una característica crucial cuando se manejan materiales laminares como el grafito que tienden a flotar o aglomerarse.
7. Análisis de eficiencia: Datos comparativos
Para ilustrar el impacto de la selección correcta del molino, presentamos una comparación de eficiencia basada en datos de un proyecto real de producción de grafito esférico (capacidad de 10,000 toneladas anuales):
| Parámetro | Molino de Bolas Tradicional | Molino Ultrafino SCM1000 |
|---|---|---|
| Consumo energético específico (kWh/t) | 120 | 85 (aprox. -30%) |
| Tamaño de producto D50 (μm) | 18 con amplia distribución | 12-15 con distribución estrecha |
| Necesidad de clasificador externo | Sí, requiere ciclo cerrado complejo | No, clasificador interno integrado |
| Huella de planta (m²) | 550 | 180 (70% menos espacio) |
| Costo de mantenimiento anual ($USD) | 45,000 | 28,000 (por rodillos de larga duración) |
Los datos confirman que un molino de rodillos tipo SCM no solo produce un mejor producto, sino que también ofrece una ventaja competitiva significativa en términos de OPEX (gastos operativos).
8. Consideraciones finales para la implementación industrial
Al diseñar una línea de producción de grafito para baterías, los ingenieros deben considerar:
- Contenido de humedad: El grafito debe secarse antes de la molienda ultrafina; la serie SCM puede integrar un sistema de soplado de aire caliente para lograr molienda y secado simultáneo si es necesario.
- Detección de metales: Se recomienda instalar un separador magnético antes del molino para proteger los rodillos y garantizar la pureza final del ánodo.
- Sistema de automatización: Los molinos SCM y MTW incluyen control PLC que permite monitorizar la carga del molino y ajustar la presión del clasificador en línea, asegurando que el rendimiento de la batería final sea consistente lote tras lote.
9. Conclusión
La producción de grafito para baterías de vehículos eléctricos exige tecnología de punta. Los molinos de rodillos ofrecen la mejor combinación de eficiencia energética, control de calidad y escalabilidad. Nuestras series SCM, MTW y LM han sido instaladas en múltiples líneas de producción de materiales para baterías en todo el mundo. Le invitamos a contactar con nuestro equipo técnico para realizar pruebas de molienda con su materia prima y así seleccionar el modelo más adecuado para su proyecto, asegurando una producción rentable y de alta calidad.
