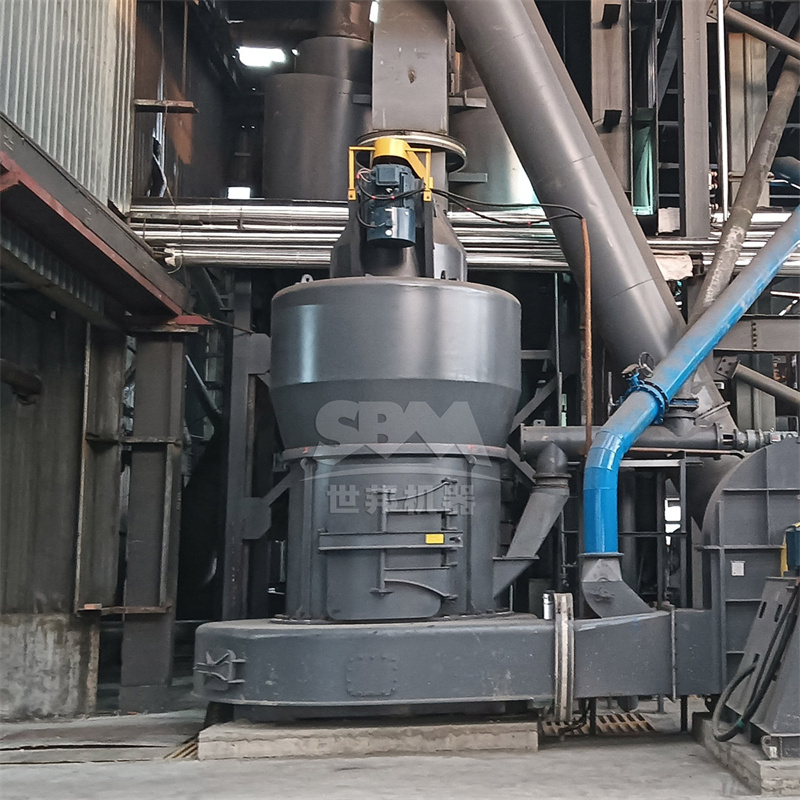

Molino vertical de barita para producción de lodo de perforación de alta densidad: guía técnica y selección de equipos

Introducción: La barita como componente crítico en lodos de perforación de alta densidad

La barita (sulfato de bario, BaSO₄) es el material de ponderación por excelencia en la industria de perforación petrolera y de gas. Su alta densidad (4.2-4.5 g/cm³), su estabilidad química y su bajo costo la convierten en el aditivo ideal para incrementar la densidad de los lodos de perforación, controlar las presiones de formación y evitar reventones. En la perforación de pozos profundos, especialmente en entornos de alta presión y alta temperatura (HPHT), el lodo de perforación debe alcanzar densidades superiores a 2.0 g/cm³, lo que exige una molienda de barita extremadamente fina y uniforme.
La eficiencia en la molienda de barita afecta directamente la reología del lodo, la velocidad de sedimentación y la capacidad de suspensión. Un molino vertical especializado permite obtener la finura adecuada (típicamente malla 200-325, con D97 entre 45-75 μm) con un consumo energético optimizado y un control preciso de la granulometría. En esta guía técnica analizamos los criterios de selección de equipos, los parámetros operativos y las mejores prácticas para la producción de barita destinada a lodos de perforación de alta densidad.

Requerimientos técnicos de la barita para lodos de perforación

Según las normas API 13A (Especificación para Materiales de Perforación), la barita para lodos de perforación debe cumplir con estrictos requisitos de densidad, finura y composición química. Los grados más comunes son el API 13A Grado A y Grado B, con una gravedad específica mínima de 4.20 y un contenido de sulfato de bario superior al 90%.
La distribución del tamaño de partícula es un factor determinante: al menos el 97% del material debe pasar la malla 200 (75 μm), y el 85% debe pasar la malla 325 (45 μm). Una molienda excesivamente gruesa provoca sedimentación rápida y taponamientos en la sarta de perforación; una molienda demasiado fina incrementa la viscosidad y los costos de bombeo. Por tanto, el molino vertical debe ofrecer un control preciso de la finura y una alta capacidad de producción.
Además, la barita no debe contener impurezas que afecten las propiedades del lodo, como minerales de hierro solubles, carbonatos o arcillas. El proceso de molienda debe minimizar la contaminación cruzada y garantizar la estabilidad química del producto final.

¿Por qué elegir un molino vertical para la molienda de barita?

Los molinos verticales de rodillos han reemplazado gradualmente a los molinos de bolas y molinos raymond en la industria de molienda de barita para lodos de perforación. Sus ventajas son contundentes:
1. Alta eficiencia energética: El principio de molienda por capa de material reduce el consumo eléctrico entre un 30% y 50% en comparación con los molinos de bolas.
2. Clasificación integrada: El clasificador dinámico de alta eficiencia permite ajustar la finura en línea, garantizando una distribución de partículas estrecha y reproducible.
3. Operación continua y automatizada: Los sistemas de control PLC y la regulación hidráulica de la presión de los rodillos aseguran una producción estable con mínima intervención humana.
4. Bajo desgaste y mantenimiento: Los rodillos y revestimientos fabricados con aleaciones especiales resistentes al desgaste prolongan la vida útil y reducen las paradas.
5. Cumplimiento ambiental: La operación bajo presión negativa y los sistemas de desempolvado por pulsos mantienen las emisiones por debajo de 20 mg/m³, cumpliendo con las normativas más exigentes.

Parámetros clave para la selección del molino vertical de barita

Al seleccionar un molino vertical para barita destinada a lodos de perforación, se deben considerar los siguientes parámetros:
– Capacidad de producción: Debe alinearse con la demanda del proyecto, considerando factores de expansión. Para operaciones de mediana escala, se requieren capacidades de 10-50 t/h; para grandes proyectos, superiores a 100 t/h.
– Finura del producto: La malla objetivo (generalmente 200-325) determina la configuración del clasificador y la potencia del ventilador.
– Humedad de alimentación: La barita puede contener hasta un 5% de humedad; el molino vertical puede secar el material simultáneamente gracias al aire caliente del horno o generador.
– Dureza del material: La barita tiene una dureza Mohs de 3.0-3.5, lo que permite el uso de rodillos de molienda estándar, aunque se recomiendan aleaciones resistentes al desgaste para largas campañas.
– Consumo energético específico: Los molinos verticales modernos consumen entre 15 y 25 kWh/t para producir barita malla 325, dependiendo de la finura y la humedad.
– Requisitos de espacio e instalación: El diseño compacto del molino vertical reduce la huella en un 50% comparado con los molinos de bolas, permitiendo instalaciones al aire libre.
– Automatización y control: Sistemas de control experto que monitorean la presión de los rodillos, la temperatura del aire y la finura en tiempo real.
– Requisitos ambientales: Filtros de mangas de alta eficiencia y sellado hermético para evitar fugas de polvo.

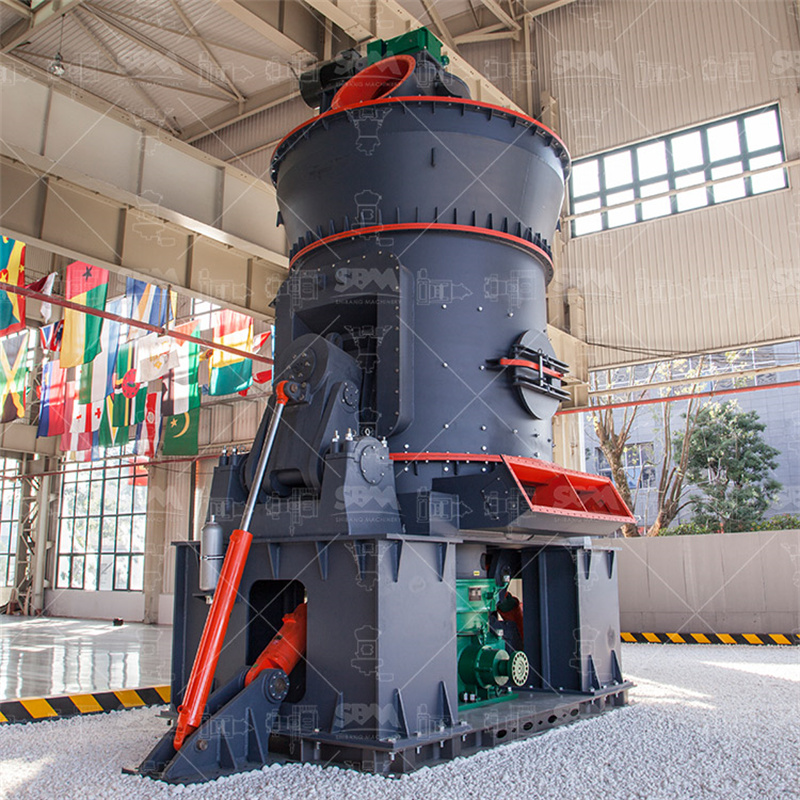

Recomendación de equipos: Molino Vertical de Rodillos Serie LM

Para la producción de barita destinada a lodos de perforación de alta densidad, recomendamos encarecidamente el Molino Vertical de Rodillos Serie LM de nuestra compañía. Esta serie ha sido optimizada para la molienda de minerales no metálicos y ofrece un rendimiento excepcional en términos de capacidad, finura y eficiencia energética.
Características destacadas de la Serie LM:
– Diseño integrado de trituración, molienda y clasificación.
– Capacidad de procesamiento de 3 a 250 t/h, adaptable a cualquier escala de producción.
– Finura de salida ajustable desde malla 30 hasta malla 600 (45-600 μm).
– Sistema de control automático de nivel experto con conmutación remota/local.
– Consumo energético 30-40% menor que los sistemas de molinos de bolas.
– Emisiones de polvo < 20 mg/m³ y ruido ≤ 80 dB(A).
– Rodillos y plato de molienda con diseño de no contacto, vida útil 3 veces mayor.
– Instalación al aire libre que reduce costos de infraestructura en un 40%.
Para la molienda de barita a malla 200-325, los modelos más adecuados son el LM130K (10-28 t/h), LM150K (13-38 t/h) y LM170K (18-48 t/h). Para grandes proyectos con capacidades superiores a 100 t/h, el LM220K (36-105 t/h) o LM280K (50-170 t/h) son ideales.
El principio de funcionamiento del molino vertical LM se basa en la molienda por capa de material: el plato gira y los rodillos aplican presión hidráulica, triturando el material entre ambos. El flujo de aire ascendente transporta el polvo fino al clasificador dinámico, donde las partículas gruesas retornan al plato para ser remolidas. Este sistema garantiza una alta eficiencia y un producto final uniforme.

Alternativa para finuras ultrafinas: Molino Ultrafino Serie SCM

Si su proceso requiere una barita con finura ultrafina (malla 325-2500, es decir, 45-5 μm) para lodos de perforación de muy alta densidad o aplicaciones especiales, el Molino Ultrafino Serie SCM es la solución óptima.
Esta serie está equipada con un clasificador de turbina vertical de alta precisión que garantiza un corte exacto del tamaño de partícula, sin mezcla de polvos gruesos.
Ventajas principales del SCM:
– Capacidad de producción 2 veces superior a la de un molino de chorro (jet mill), con un consumo energético 30% menor.
– Control inteligente con retroalimentación automática de la granulometría.
– Rodillos y anillos de molienda fabricados con materiales especiales que multiplican su vida útil.
– Cámara de molienda con tornillo sin rodamientos para un funcionamiento estable.
– Eficiencia del colector de polvo por pulsos superior a los estándares internacionales.
– Diseño con cámara de aislamiento acústico, manteniendo el ruido en niveles mínimos.
Modelos disponibles: SCM800 (0.5-4.5 t/h), SCM900 (0.8-6.5 t/h), SCM1000 (1.0-8.5 t/h), SCM1250 (2.5-14 t/h) y SCM1680 (5.0-25 t/h).
El principio de funcionamiento del SCM implica la rotación de tres niveles de anillos de molienda; el material se dispersa por fuerza centrífuga y se tritura por la presión de los rodillos, capa por capa. El polvo se recolecta mediante un ciclón y un sistema de desempolvado por pulsos.

Comparativa técnica entre la Serie LM y la Serie SCM para barita

La elección entre el molino vertical LM y el molino ultrafino SCM depende de los requisitos específicos del lodo de perforación:
– Serie LM: Ideal para producciones a gran escala (hasta 250 t/h) con finuras de malla 30-325. Es la opción más económica y eficiente para la mayoría de los grados API de barita. Su capacidad de secado integrado permite procesar material con humedad moderada.
– Serie SCM: Recomendado para finuras ultrafinas (malla 325-2500) y capacidades pequeñas a medianas (0.5-25 t/h). Su clasificador de alta precisión garantiza un producto final sin partículas gruesas, crucial para lodos de perforación de altísima densidad o aplicaciones de sellado.
En términos de consumo energético, la Serie LM es más eficiente para moliendas gruesas, mientras que la Serie SCM optimiza la energía en rangos de ultrafinos. Ambos equipos cumplen con los estándares ambientales y ofrecen sistemas de control avanzados.

Parámetros operativos y mejores prácticas para la molienda de barita

Para maximizar el rendimiento y la vida útil del equipo, se recomienda:
– Alimentación constante y controlada: Utilizar alimentadores vibratorios o de tornillo para evitar fluctuaciones en la carga del molino.
– Presión de molienda óptima: Ajustar la presión hidráulica de los rodillos según la dureza y humedad de la barita. Una presión excesiva acelera el desgaste; una insuficiente reduce la capacidad.
– Flujo de aire y temperatura: Mantener un flujo de aire adecuado para transportar el polvo fino al clasificador. Si la barita tiene humedad, incrementar la temperatura del aire de entrada.
– Clasificación precisa: Calibrar el clasificador dinámico para obtener la curva granulométrica deseada. Realizar análisis granulométricos periódicos.
– Mantenimiento preventivo: Revisar el desgaste de rodillos y revestimientos cada 2000 horas. Lubricar los rodamientos según el manual.
– Control de polvo: Verificar la integridad de los filtros de mangas y el sistema de sellado.
– Automatización: Implementar sistemas de control experto para monitorear y ajustar parámetros en tiempo real, reduciendo la intervención humana y los errores operativos.

Conclusión: La elección correcta para lodos de perforación de alta densidad

La producción de barita para lodos de perforación de alta densidad exige equipos robustos, eficientes y capaces de garantizar una granulometría consistente. El Molino Vertical de Rodillos Serie LM se posiciona como la solución preferida para grandes volúmenes, ofreciendo alta capacidad, bajo consumo energético y cumplimiento ambiental. Para aplicaciones que requieren ultrafinos, el Molino Ultrafino Serie SCM proporciona la precisión y finura necesarias.
Nuestra compañía cuenta con décadas de experiencia en el diseño y fabricación de molinos industriales, con miles de instalaciones exitosas en todo el mundo. Ofrecemos pruebas de molienda, diseño de diagramas de flujo, instalación y puesta en marcha, y servicio postventa integral.
Para más información o para solicitar una cotización personalizada, no dude en contactarnos. Nuestro equipo técnico le ayudará a seleccionar el molino óptimo para su proyecto de barita para lodos de perforación.
