Planta de molienda de barita para producción petroquímica: guía completa de equipos y proceso

1. Introducción: La importancia de la barita en la industria petroquímica

La barita (sulfato de bario, BaSO4) es un mineral industrial de vital importancia en el sector petroquímico, donde su principal aplicación es como agente densificante en fluidos de perforación. Su alta densidad específica (4.2-4.5 g/cm³) permite controlar la presión de las formaciones geológicas durante la perforación de pozos de petróleo y gas, evitando reventones y estabilizando el pozo. Para que la barita cumpla con las especificaciones API (American Petroleum Institute), debe ser molida hasta obtener una finura de al menos 325 mallas (44 micras) con un porcentaje mínimo de partículas inferiores a 6 micras. Esto exige un proceso de molienda altamente eficiente y controlado, donde la selección de los equipos adecuados es crítica para garantizar la rentabilidad y la calidad del producto final.

En esta guía técnica, exploraremos en detalle los componentes esenciales de una planta de molienda de barita orientada a la producción petroquímica, analizando los equipos involucrados en cada etapa del proceso: desde la trituración primaria hasta el ensacado final. Asimismo, presentaremos las soluciones de molienda más avanzadas, incluyendo nuestros molinos ultrafinos de la serie SCM y los molinos trapezoidales de estilo europeo MTW, diseñados para ofrecer máxima eficiencia, durabilidad y precisión en la granulometría.

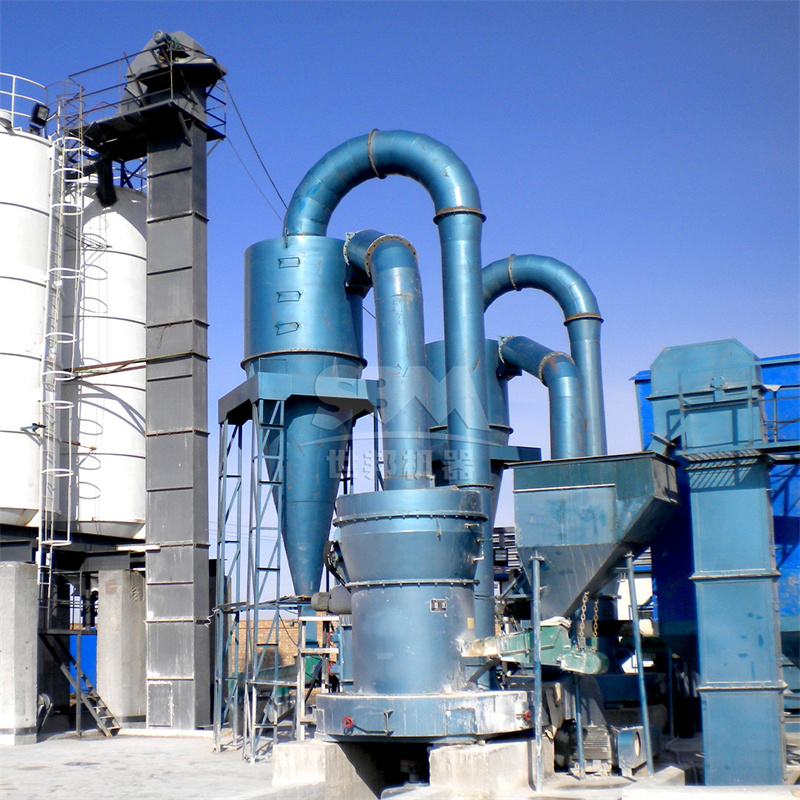

2. Diagrama de flujo general del proceso

Una planta de molienda de barita para uso petroquímico sigue un flujo de proceso estandarizado que se puede dividir en las siguientes etapas principales:

1. Alimentación y almacenamiento de materia prima: La barita bruta (con un tamaño de 0-400 mm) se descarga en la tolva de recepción. Un alimentador vibratorio regula el flujo hacia la trituradora.
2. Trituración primaria y secundaria: Se utiliza una trituradora de mandíbulas para reducir el mineral a un tamaño menor de 50 mm. Si se requiere una alimentación más fina (≤20 mm), se emplea una trituradora de martillos o un molino de rodillos.
3. Molienda principal: El material triturado se transporta al molino principal (trapezoidal, ultrafino o vertical). Esta es la etapa clave donde se alcanza la finura requerida (malla 325-2500).
4. Clasificación: El material molido se transporta por un flujo de aire al clasificador dinámico, que separa las partículas finas (producto terminado) de las gruesas, que retornan al molino para una segunda molienda.
5. Recolección de producto: El polvo fino calificado se captura en un colector ciclónico y un filtro de mangas (colector de polvo por pulsos).
6. Ensacado y almacenamiento: El producto final se transporta mediante un elevador de cangilones y un transportador de tornillo hasta las ensacadoras, donde se empaca en sacos de 50 kg o 1.5 toneladas (big bags) para su despacho.

3. Equipos clave en la planta de molienda

3.1 Trituradoras: Preparación inicial del mineral

El proceso de reducción de tamaño comienza con la trituración. Para la barita, que es un mineral de dureza media (3-3.5 en la escala de Mohs), los equipos más utilizados son:

• Trituradora de Mandíbulas: Ideal para la trituración primaria, reduce la barita de 400 mm a 50-100 mm. Su estructura robusta garantiza un alto rendimiento y baja tasa de mantenimiento.
• Trituradora de Martillos: Recomendada para la trituración secundaria o terciaria, puede reducir el material a 0-30 mm, lo que la hace perfecta para alimentar molinos trapezoidales o verticales.
• Trituradora de Impacto: Opcional para materiales más blandos, ofrece una alta relación de reducción y una forma de partícula cúbica.

Una configuración común es una trituradora de mandíbulas PE-250×400 seguida de una trituradora de martillos PC4008-75, que juntas pueden procesar entre 8 y 15 toneladas por hora de material con un tamaño de entrada de hasta 30 mm.

3.2 Molinos Principales: El corazón de la planta

La selección del molino principal es la decisión más crítica. Los factores a considerar incluyen: la capacidad deseada, la finura final, la dureza del material, la humedad y el consumo energético. A continuación, se detallan las opciones más eficientes:

3.2.1 Molino Trapezoidal de Estilo Europeo Serie MTW

Esta serie es perfecta para la producción de barita con una finura de 30-325 mallas (600-45 micras) y capacidades de 3 a 45 toneladas por hora. Su diseño de conducto de aire en arco y la transmisión integral por engranajes cónicos (eficiencia del 98%) reducen significativamente las pérdidas de energía. Además, las cuchillas segmentadas antidesgaste alargan la vida útil de los rodillos y anillos de molienda, disminuyendo los costos operativos.

Especificaciones clave del modelo MTW175G: Capacidad: 9.5-25 t/h; Motor principal: 160 kW; Entrada: ≤40 mm; Finura: 10-325 mallas.

Ventajas para la petroquímica: Su sistema de clasificador de turbina de alta precisión asegura un producto final con una distribución de tamaño de partícula muy constante, cumpliendo estrictamente las normas API. La estructura de voluta resistente al desgaste minimiza las paradas por mantenimiento.

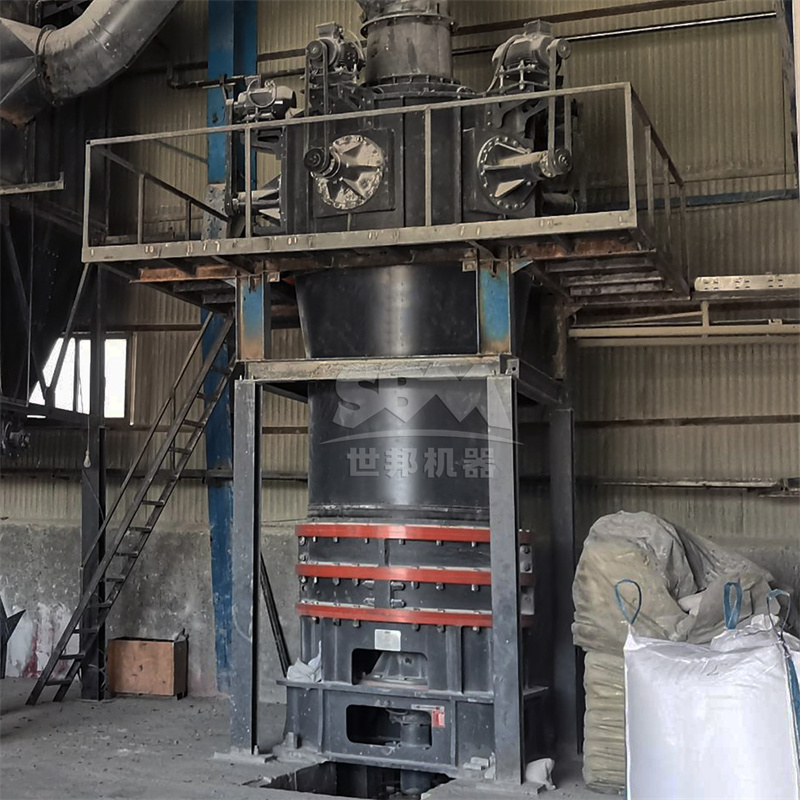

3.2.2 Molino Ultrafino Serie SCM

Cuando se requiere una finura extrema (malla 325-2500, equivalente a 45-5 micras), como en aplicaciones de recubrimientos especiales o compuestos de alto rendimiento, el Molino Ultrafino Serie SCM es la solución ideal. Con una capacidad de 0.5 a 25 t/h, este equipo destaca por su clasificador de turbina vertical que logra un corte preciso de partículas.

Recomendación de producto: Molino Ultrafino Serie SCM900

• Capacidad: 0.8 – 6.5 t/h
• Potencia del motor principal: 90 kW
• Finura de salida: 325-2500 mallas
• Tamaño de entrada: ≤20 mm

Este modelo es altamente eficiente en energía, consumiendo un 30% menos que un molino de chorro tradicional. Su diseño de la cámara de molienda con tornillo sin rodamientos garantiza un funcionamiento estable y sin vibraciones. El sistema de retroalimentación automática de la granulometría permite un control inteligente del proceso, lo que es crucial para mantener la consistencia del producto en la industria petroquímica, donde cualquier variación en la densidad del lodo puede comprometer la seguridad de la operación.

Además, el SCM900 está diseñado con un sistema de colector de polvo por pulsos que supera los estándares internacionales de emisiones, y su cámara de aislamiento acústico mantiene el ruido por debajo de los límites permisibles, creando un entorno de trabajo seguro y ecológico.

3.3 Clasificador de alta precisión

El clasificador es el componente que determina la calidad final del polvo. Un clasificador de turbina (como el integrado en los molinos MTW y SCM) utiliza la fuerza centrífuga para separar las partículas por tamaño. Las partículas finas pasan a través del rotor y son arrastradas por el flujo de aire, mientras que las gruesas son rechazadas y devueltas al área de molienda. La velocidad del rotor se ajusta electrónicamente para lograr la finura deseada, permitiendo cambiar de malla 325 a malla 2500 en cuestión de minutos.

3.4 Sistema de recolección de polvo: Colectores ciclónicos y filtros de mangas

Dado que la barita es un mineral que genera mucho polvo, es imprescindible un sistema de recolección eficiente para garantizar el cumplimiento ambiental y la recuperación del producto. La configuración típica incluye:

• Colector Ciclónico: Se encarga de capturar el 80-90% del polvo mediante fuerza centrífuga. Es una solución económica para partículas de mayor tamaño.
• Filtro de Mangas (Colector de Polvo por Pulsos): Este equipo captura las partículas finas restantes (99% de eficiencia) mediante mangas filtrantes que se limpian automáticamente con inyecciones de aire comprimido. Nuestros sistemas están diseñados para emisiones menores a 20 mg/m³.

3.5 Transporte interno: Elevadores y transportadores de tornillo

El flujo de material entre etapas requiere sistemas de transporte robustos. Los elevadores de cangilones son ideales para el transporte vertical de la barita triturada, mientras que los transportadores de tornillo sinfín se utilizan para el desplazamiento horizontal del polvo fino. Es crucial que estos equipos estén sellados para evitar fugas de polvo.

4. Estudio de caso: Configuración recomendada de la planta (10 t/h)

Para una planta que busca producir barita API (malla 325) con una capacidad de 10 toneladas por hora, se recomienda la siguiente configuración:

1. Alimentador vibratorio: GZ3F (0.2 kW) para regular el flujo de mineral.
2. Trituradora de mandíbula: PE250x400 (15 kW) para reducir el tamaño a <30 mm.
3. Trituradora de martillos: PC4012-90 (90 kW) para obtener un producto de <3 mm.
4. Molino principal: Molino Trapezoidal MTW138Z (90 kW) con capacidad de 6-17 t/h y finura de 10-325 mallas.
5. Clasificador dinámico: Integrado en el MTW, ajustado a malla 325 (D97 = 45 μm).
6. Colector de polvo: Filtro de mangas con eficiencia >99%.
7. Ensacadora: Tipo válvula para sacos de 50 kg.

Comparativamente, si se requiriera una producción de polvo ultrafino para aplicaciones especiales (por ejemplo, malla 1250), se sustituiría el MTW por un Molino Ultrafino SCM1000 (132 kW) con capacidad de 1.0-8.5 t/h.

Ambas opciones permiten la ampliación futura y la adaptación a otros minerales, como carbonato de calcio o caolín, maximizando el retorno de inversión.

5. Factores clave para la eficiencia energética y operativa

• Control de humedad: La barita debe tener una humedad inferior al 2% antes de la molienda. Si la humedad es mayor, se debe instalar un secador rotatorio. Un exceso de humedad provoca obstrucciones en el molino y reduce la eficiencia de clasificación.
• Ajuste del clasificador: La calibración periódica del clasificador es esencial para mantener la finura constante y evitar el sobre-molienda, que desperdicia energía.
• Mantenimiento predictivo: El monitoreo de la vibración y la temperatura de los rodamientos de los rodillos de molienda puede prevenir fallas catastróficas. Nuestros molinos están diseñados con sistemas de lubricación automática para reducir este trabajo.

6. Normativa y estándares de calidad aplicables

Para la producción petroquímica, la barita molida debe cumplir con la norma API 13A. Esta especificación exige que la densidad mínima sea de 4.2 g/ml, que al menos el 97% pase la malla 200 y que el porcentaje de partículas menores a 6 micras no exceda el 30%. Los equipos SCM y MTW, con su sistema de clasificación de alta precisión, aseguran que estos requisitos se cumplan de manera consistente.

7. Conclusión y recomendaciones

La elección de una planta de molienda de barita para producción petroquímica es una decisión estratégica que impacta directamente en la calidad del producto final y la rentabilidad del proyecto. Se recomienda:

• Analizar las especificaciones de salida requeridas (malla deseada) para seleccionar entre un molino trapezoidal MTW o un molino ultrafino SCM.
• Optar por equipos con sistemas de clasificación dinámicos y colectores de polvo de alta eficiencia para asegurar el cumplimiento ambiental y la consistencia del producto.
• Invertir en tecnología de control inteligente que permita ajustar los parámetros en tiempo real, minimizando la intervención manual y maximizando la eficiencia energética.

Nuestros molinos de la serie MTW y SCM representan la mejor opción del mercado en términos de eficiencia, durabilidad y precisión. Contáctenos para una evaluación gratuita de su proyecto.
