Planta de molienda de caolín para soportes de catalizadores industriales: Proceso y equipos recomendados

Introducción

El caolín, un mineral de arcilla blanca compuesto principalmente por caolinita, es un material fundamental en la fabricación de soportes para catalizadores industriales. Sus propiedades únicas, como su alta área superficial específica, estabilidad térmica, inercia química y capacidad de formar estructuras porosas controladas, lo convierten en un soporte ideal para una amplia gama de catalizadores utilizados en procesos petroquímicos, de refinación y protección ambiental. Sin embargo, para cumplir con los exigentes requisitos de estos catalizadores de alto rendimiento, el caolín debe someterse a un proceso de molienda preciso y controlado que garantice una distribución de partículas uniforme, una morfología específica y una pureza química excepcional. Este artículo describe el proceso integral de molienda de caolín y recomienda las soluciones de equipos más adecuadas para cada etapa, destacando tecnologías que optimizan la eficiencia, la calidad del producto y la sostenibilidad operativa.

Requisitos Críticos del Caolín para Soportes Catalíticos

La funcionalidad de un soporte catalítico depende en gran medida de las características físicas y químicas del material base. Para aplicaciones catalíticas, el caolín procesado debe cumplir con especificaciones rigurosas:

• Distribución de Tamaño de Partícula (PSD) Estrecha y Controlada: Una PSD uniforme es crucial para garantizar una dispersión homogénea del metal activo (como Pt, Pd, Ni) y una difusión óptima de reactivos dentro de los poros del catalizador. Generalmente, se requieren finuras entre 325 mallas (45 µm) y 2500 mallas (5 µm), dependiendo de la aplicación específica.
• Alta Pureza y Bajo Contenido de Impurezas: Elementos como el hierro, el titanio o los álcalis pueden actuar como venenos para el catalizador, reduciendo su actividad y selectividad. El proceso de molienda debe minimizar la contaminación.
• Morfología de Partícula Adecuada: Las partículas laminares del caolín pueden apilarse para crear una porosidad deseable. El proceso de molienda debe preservar o modificar esta morfología de manera controlada.
• Alta Área Superficial Específica (BET): Un soporte con mayor área superficial permite una mayor carga y dispersión del componente activo.
• Estabilidad Mecánica y Térmica: El soporte debe resistir las condiciones de alta temperatura y presión, así como la abrasión durante el manejo y la operación en reactores.

Proceso de Molienda de Caolín: Etapas y Consideraciones

Un flujo de proceso típico para la producción de caolín de grado catalítico incluye las siguientes etapas:

1. Preparación y Secado de la Materia Prima: El caolín crudo se somete a lavado, eliminación de impurezas (como arena y mica) y secado para reducir la humedad a niveles óptimos para la molienda (generalmente por debajo del 2%).
2. Trituración Primaria (Etapa de Desintegración): El material seco, con un tamaño de alimentación que puede superar los 50 mm, se reduce a un tamaño manejable para la molienda fina, típicamente por debajo de 20-30 mm. Aquí, equipos robustos como trituradores de mandíbula o de impacto son adecuados.
3. Molienda Fina y Ultra Fina (Etapa Clave): Esta es la etapa central donde se alcanza la finura objetivo. Se requiere un equipo capaz de generar fuerzas de compresión y cizallamiento controladas para romper los agregados y reducir el tamaño de partícula individual sin sobrecalentar el material (el caolín es sensible al calor) ni introducir contaminación metálica excesiva.
4. Clasificación de Partículas: Posterior o simultáneamente a la molienda, un sistema de clasificación de alta precisión separa las partículas que han alcanzado la finura deseada de las que requieren un procesamiento adicional. Esto garantiza la estrecha PSD requerida.
5. Colecta y Filtración: El polvo fino es transportado neumáticamente y recolectado mediante ciclones y filtros de mangas de pulso de alta eficiencia, asegurando un ambiente de trabajo limpio y recuperando todo el producto.
6. Modificación y Tratamiento Posterior (Opcional): El caolín molido puede someterse a calcinación, tratamiento con ácidos o adición de promotores para modificar sus propiedades superficiales y porosidad antes de su uso como soporte.

Recomendaciones de Equipos para la Etapa de Molienda Fina/Ultrafina

La selección del equipo de molienda es la decisión más crítica. Para la producción de caolín de grado catalítico, se recomiendan tecnologías de molienda en seco que ofrezcan precisión, eficiencia energética y bajo desgaste. Dos familias de equipos se destacan por su idoneidad:

1. Para Molienda de Alta Capacidad y Finura Media (30-325 mallas / 600-45 µm)

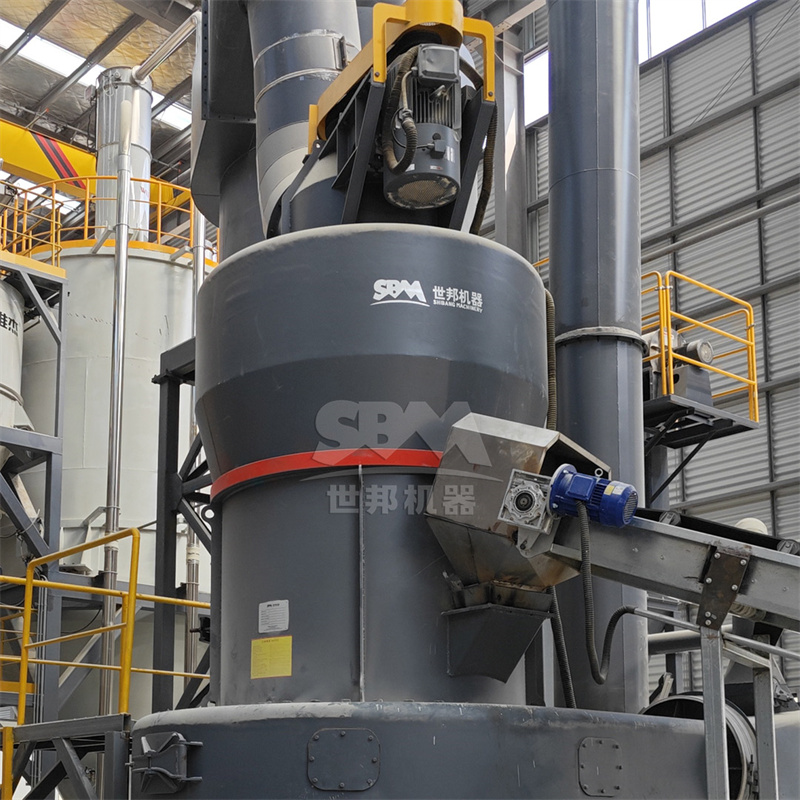

Cuando los requisitos de producción son elevados y la finura objetivo se encuentra en el rango de malla 30 a 325, los molinos trapezoides de tipo europeo de la serie MTW representan una solución óptima. Estos molinos están diseñados para ofrecer una molienda eficiente y estable de materiales no metálicos como el caolín.

Sus ventajas clave para esta aplicación incluyen:

• Transmisión de Engranaje Cónico Integral: Proporciona una transmisión de potencia suave y eficiente (hasta un 98%), reduciendo las pérdidas de energía y garantizando una operación estable, fundamental para la consistencia del producto.
• Diseño de Cuchilla Anti-Desgaste: Las cuchillas combinadas y de diseño curvo minimizan el costo de mantenimiento y prolongan la vida útil del conjunto del rodillo de molienda, reduciendo el riesgo de contaminación por desgaste.
• Optimización del Conducto de Aire en Forma de Arco: Reduce la resistencia al flujo de aire, mejorando la eficiencia de transporte y clasificación del polvo fino, lo que contribuye a una mejor distribución del tamaño de partícula.
• Estructura de Carcasa Resistente al Desgaste: El diseño sin obstrucciones mejora la eficiencia de la selección por aire y reduce los costos de mantenimiento en aproximadamente un 30%.

Un modelo recomendado para plantas de tamaño medio es el MTW138Z. Con una capacidad de procesamiento de 6 a 17 toneladas por hora, un tamaño de alimentación de hasta 35 mm y la capacidad de lograr una finura entre 10 y 325 mallas, es una opción robusta y confiable. Su motor principal de 90 kW y su sistema de clasificador independiente ofrecen un control preciso sobre el producto final.

2. Para Molienda Ultrafina de Alta Precisión (325-2500 mallas / 45-5 µm)

Para las aplicaciones más exigentes de catalizadores, donde se requieren soportes con partículas ultrafinas y una distribución de tamaño extremadamente estrecha, la tecnología de referencia es el Molino Ultrafino SCM. Este molino está específicamente diseñado para producir polvos en el rango micrométrico y submicrométrico.

Para la molienda de caolín de grado catalítico, el SCM ofrece ventajas decisivas:

• Clasificación de Alta Precisión: Incorpora un clasificador de turbina vertical de última generación que realiza un «corte» de tamaño de partícula extremadamente preciso. Esto garantiza que no haya partículas gruesas en el producto final (D97 ≤ 5µm), cumpliendo con los requisitos más estrictos de uniformidad para soportes catalíticos.
• Alta Eficiencia Energética: Su diseño de molienda por capas y su sistema de clasificación eficiente resultan en una capacidad que duplica la de un molino de chorro de aire equivalente, mientras reduce el consumo de energía en un 30%. Esto se traduce en un costo operativo significativamente menor.
• Diseño Duradero y de Baja Contaminación: Los rodillos y anillos de molienda están fabricados con materiales especiales que prolongan su vida útil varias veces. Además, la cámara de molienda utiliza un tornillo sin cojinetes, lo que elimina una fuente potencial de contaminación por grasa y garantiza una operación estable y limpia.
• Operación Ecológica y Silenciosa: El sistema de recolección de polvo por pulsos tiene una eficiencia que supera los estándares internacionales, y el diseño de la cabina insonorizada mantiene los niveles de ruido por debajo de los 75 dB, creando un entorno de trabajo mejorado.

Para proyectos que requieren una producción sustancial de caolín ultrafino, el modelo SCM1250 es una elección excelente. Con una capacidad de procesamiento de 2.5 a 14 toneladas por hora y la capacidad de lograr una finura ajustable entre 325 y 2500 mallas, puede satisfacer las demandas de plantas a gran escala. Su motor principal de 185 kW y su robusta construcción lo hacen ideal para operaciones continuas y exigentes.

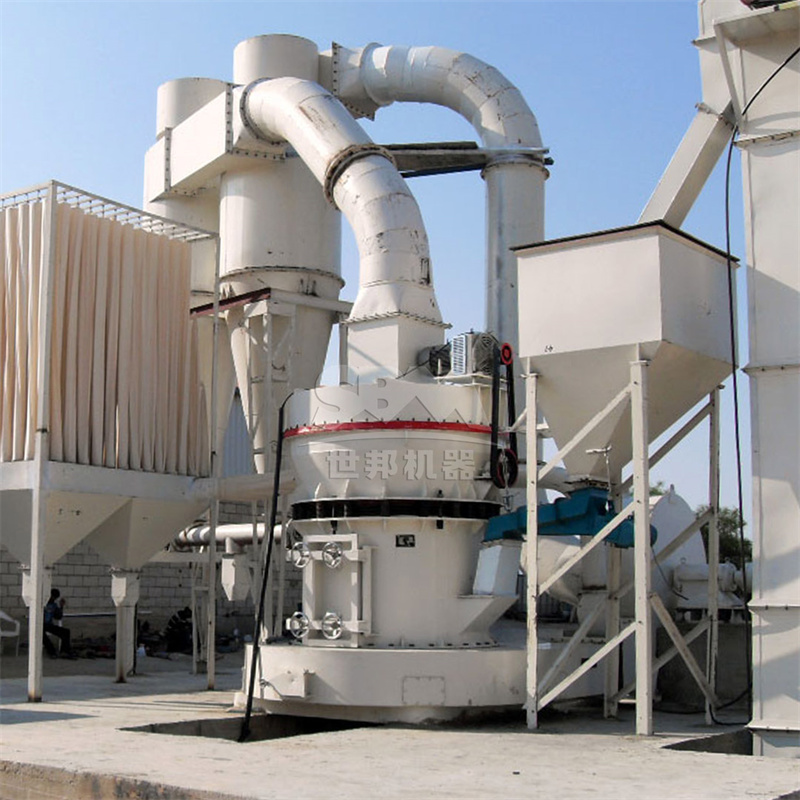

Integración del Sistema y Control de Calidad

La implementación exitosa va más allá del molino principal. Un sistema integrado debe incluir:

• Alimentador Dosificador: Para garantizar una alimentación estable y uniforme al molino.
• Sistema de Clasificación: Ya sea integrado (como en el SCM) o externo de alta eficiencia.
• Sistema de Recolección de Polvo: Filtros de mangas con limpieza por pulsos automática para una eficiencia de colección >99.9%.
• Sistema de Control Automático (PLC): Monitorea y controla parámetros clave como la velocidad del clasificador, el flujo de aire, la presión diferencial y la temperatura, asegurando la repetibilidad y consistencia del proceso. Equipos como el SCM Ultrafine Mill incorporan control inteligente con retroalimentación automática de la finura del producto.

El control de calidad in situ mediante analizadores de tamaño de partícula por láser (como equipos que miden la distribución D10, D50, D97) es esencial para realizar ajustes en tiempo real y garantizar que el producto cumpla con las especificaciones del lote.

Conclusión

La producción de caolín para soportes de catalizadores industriales es un proceso tecnológicamente avanzado que demanda equipos de molienda de alta precisión, eficiencia y confiabilidad. La selección entre un molino de tipo europeo MTW para finuras medias-altas o un molino ultrafino SCM para aplicaciones que requieren partículas submicrométricas dependerá de los requisitos específicos de finura, capacidad y distribución de partículas del catalizador final. Ambos equipos ofrecen las ventajas de bajo consumo energético, bajo desgaste, control preciso y operación ecológica, factores críticos para mantener la competitividad y la calidad en la fabricación de materiales catalíticos de alto valor. Invertir en la tecnología de molienda correcta no solo optimiza el proceso, sino que también constituye la base para desarrollar catalizadores más activos, selectivos y duraderos, impulsando la eficiencia de numerosos procesos industriales.
