Planta de molienda de yeso para placas de construcción resistentes al fuego: guía completa
Introducción a las placas de yeso resistentes al fuego
Las placas de construcción resistentes al fuego son un componente esencial en la edificación moderna, especialmente en hospitales, escuelas, rascacielos e instalaciones industriales donde la seguridad contra incendios es prioritaria. Estas placas se fabrican a partir de yeso (sulfato de calcio dihidratado o anhidro) mezclado con aditivos como fibra de vidrio, vermiculita y compuestos químicos que mejoran su resistencia térmica. La calidad de la materia prima, el yeso molido, determina en gran medida el desempeño final del producto. Por ello, una planta de molienda de yeso eficiente y bien diseñada es la base para obtener placas de yeso que cumplan con las normas internacionales de resistencia al fuego (por ejemplo, ASTM C1396, EN 520).
En esta guía completa abordaremos los aspectos clave para el diseño y operación de una planta de molienda de yeso destinada a la fabricación de placas resistentes al fuego. Cubriremos desde las propiedades del yeso, los procesos de trituración y molienda, la selección de equipos, los parámetros de control de calidad, hasta consideraciones ambientales y económicas. Además, presentaremos dos equipos de nuestra empresa que son ideales para esta aplicación: el Molino Ultrafino Serie SCM y el Molino Vertical de Rodillos Serie LM. Con una cuidadosa selección de la tecnología de molienda, los fabricantes pueden asegurar una granulometría óptima, alta reactividad y bajo consumo energético.
Propiedades del yeso y su influencia en la resistencia al fuego
El yeso es un mineral abundante, compuesto principalmente por sulfato de calcio dihidratado (CaSO4·2H2O). Cuando se calienta a temperaturas entre 150 y 180 °C, pierde parte de su agua de cristalización y se transforma en hemihidrato (CaSO4·0.5H2O), conocido como yeso de construcción. Este material, al mezclarse con agua, fragua y endurece, formando una estructura cristalina que atrapa agua en su interior. Precisamente, esa agua es la responsable de la resistencia al fuego: cuando la placa se expone al calor, el agua se libera como vapor, retrasando la propagación de las llamas y manteniendo la temperatura del lado no expuesto por debajo del punto de ignición.
Por lo tanto, la finura del yeso molido es crítica. Un yeso demasiado grueso reduce la velocidad de hidratación y la resistencia mecánica; un yeso excesivamente fino puede aumentar la demanda de agua y provocar fisuras por retracción. El rango óptimo de finura para placas resistentes al fuego suele estar entre 325 y 600 mallas (45-20 μm), dependiendo de la formulación específica. Además, la distribución del tamaño de partícula debe ser uniforme para garantizar una hidratación completa y una densidad homogénea.
Proceso general de una planta de molienda de yeso
Una planta de molienda de yeso para placas de construcción resistentes al fuego típicamente incluye las siguientes etapas:
- Recepción y almacenamiento de materia prima: El yeso natural (o yeso químico proveniente de procesos industriales, como el yeso FGD) se recibe en camiones o vagones y se almacena en naves cubiertas para evitar la humedad.
- Trituración primaria: El material se reduce a un tamaño inferior a 50 mm mediante trituradoras de mandíbulas o de martillos.
- Molienda: El yeso triturado se alimenta al molino, donde se muele hasta la finura requerida. Esta es la etapa más crítica y de mayor consumo energético.
- Calcinación (opcional): En algunos casos, la molienda y la calcinación se realizan simultáneamente en molinos verticales que utilizan gases calientes. Si se requiere yeso hemihidrato, se puede calcinar después de la molienda.
- Clasificación y separación: Los clasificadores dinámicos separan el polvo fino del grueso, recirculando este último al molino.
- Almacenamiento y envío: El yeso molido se almacena en silos y se transporta a la línea de producción de placas.
- Control de emisiones: Los colectores de polvo por pulsos capturan las partículas finas para cumplir con las normativas ambientales.
Cada etapa debe diseñarse para minimizar la contaminación cruzada y garantizar la homogeneidad del producto. La molienda, en particular, exige equipos robustos y eficientes.
Requisitos de finura y calidad para placas resistentes al fuego
Las placas de yeso resistentes al fuego deben cumplir con estrictos estándares de resistencia mecánica y comportamiento térmico. La finura del yeso afecta directamente:
- Resistencia a la flexión: Una mayor finura incrementa la superficie específica y mejora la adherencia entre cristales, aumentando la resistencia mecánica.
- Tiempo de fraguado: Yesos muy finos fraguan más rápido, lo que puede requerir ajustes en los aditivos retardantes.
- Densidad y porosidad: La distribución granulométrica óptima reduce la porosidad, mejorando la resistencia al fuego.
- Consumo de agua: Una finura excesiva aumenta la demanda de agua, lo que puede provocar eflorescencias y disminuir la resistencia.
Por ello, se recomienda un rango de finura entre 325 y 600 mallas (45-20 μm), con una curva de distribución estrecha. Para aplicaciones de alta resistencia al fuego, como placas tipo X o tipo C, se puede requerir una finura superior a 600 mallas (menor a 20 μm).
Selección del equipo de molienda: opciones y criterios
La elección del molino adecuado es fundamental para lograr la finura deseada con bajo consumo energético y alta disponibilidad. Los principales tipos de molinos para yeso son:
- Molinos de bolas: Adecuados para producciones grandes, pero con alto consumo energético y difícil control de finura.
- Molinos de martillos: Para molienda gruesa (hasta 3 mm), no aptos para finuras finas.
- Molinos pendulares (Raymond): Buena opción para finuras medias (hasta 325 mallas), pero limitados para ultrafinos.
- Molinos verticales de rodillos: Eficientes para molienda y calcinación simultánea, con finuras hasta 600 mallas.
- Molinos ultrafinos: Como el molino de chorro o el molino ultrafino de rodillos, capaces de alcanzar 2500 mallas, ideales para yesos de alta pureza y finura.
En nuestra empresa ofrecemos dos soluciones destacadas para la molienda de yeso en plantas de placas resistentes al fuego: el Molino Ultrafino Serie SCM y el Molino Vertical de Rodillos Serie LM. Ambos equipos han sido optimizados para el procesamiento de yeso y ofrecen ventajas significativas en eficiencia, control de finura y respeto al medio ambiente.

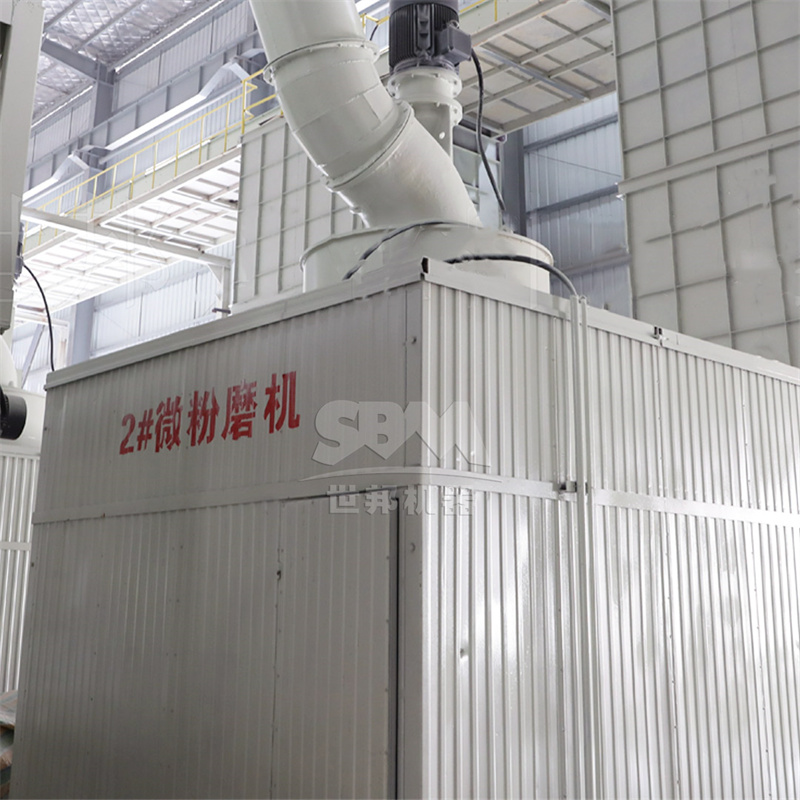

Molino Ultrafino Serie SCM: precisión y eficiencia para yeso de alta finura
El Molino Ultrafino Serie SCM es un equipo de molienda de última generación diseñado para obtener polvos ultrafinos con una finura de 325 a 2500 mallas (45-5 μm). Es ideal para producir yeso de alta finura destinado a placas resistentes al fuego que requieren un comportamiento superior.
Características principales:
- Alta eficiencia y ahorro energético: Su capacidad de producción es el doble que la de un molino de chorro, con un consumo energético un 30% menor. Esto se traduce en costos operativos reducidos y menor huella de carbono.
- Clasificación de alta precisión: Incorpora un clasificador de turbina vertical que garantiza un corte preciso del tamaño de partícula, evitando la mezcla de polvos gruesos. El producto final es uniforme y cumple con las especificaciones más exigentes.
- Diseño duradero: Los rodillos y anillos de molienda están fabricados con materiales especiales que multiplican su vida útil. La cámara de molienda con tornillo sin rodamientos asegura un funcionamiento estable y reduce el mantenimiento.
- Ecológico y silencioso: El colector de polvo por pulsos supera los estándares internacionales de emisión, y la cámara de aislamiento acústico mantiene el ruido en niveles bajos.
Especificaciones técnicas:
| Modelo | Capacidad (ton/h) | Potencia motor principal (kW) | Tamaño de entrada (mm) | Finura (malla) |
|---|---|---|---|---|
| SCM800 | 0.5 – 4.5 | 75 | 0 – 20 | 325 – 2500 |
| SCM900 | 0.8 – 6.5 | 90 | 0 – 20 | 325 – 2500 |
| SCM1000 | 1.0 – 8.5 | 132 | 0 – 20 | 325 – 2500 |
| SCM1250 | 2.5 – 14 | 185 | 0 – 20 | 325 – 2500 |
| SCM1680 | 5.0 – 25 | 315 | 0 – 20 | 325 – 2500 |
El principio de funcionamiento del SCM se basa en la molienda por capas: el motor principal impulsa tres niveles de anillos de molienda, y el material se dispersa por fuerza centrífuga en las pistas, donde es triturado por la presión de los rodillos. Luego, el polvo se recolecta mediante un colector ciclónico y un sistema de desempolvado por pulsos. Gracias a su control inteligente con retroalimentación automática de granulometría, el SCM es una opción confiable para producir yeso de alta calidad para placas resistentes al fuego.
Molino Vertical de Rodillos Serie LM: versatilidad y gran capacidad
Para plantas de molienda de yeso a gran escala, el Molino Vertical de Rodillos Serie LM es la solución más eficiente. Este molino integra trituración, molienda y clasificación en una sola unidad, reduciendo el espacio ocupado en un 50% y permitiendo la instalación al aire libre, lo que disminuye los costos de infraestructura en un 40%.
Ventajas destacadas:
- Bajos costos operativos: El diseño de no contacto entre los rodillos y el plato de molienda aumenta la vida útil de las piezas de desgaste hasta tres veces. El consumo energético es entre un 30% y 40% menor en comparación con los sistemas de molinos de bolas.
- Control inteligente: Sistema de control automático de nivel experto, con soporte para conmutación remota/local y monitoreo en tiempo real de los parámetros operativos, minimizando la intervención humana.
- Cumplimiento ambiental: Operación bajo presión negativa totalmente sellada, con emisiones de polvo menores a 20 mg/m³ y ruido operativo inferior a 80 dB(A).
- Amplia gama de aplicaciones: Disponible en configuraciones para minerales, carbón, escoria y polvo fino, con capacidades desde 3 hasta 250 ton/h.
Especificaciones para molienda de yeso (ejemplo serie Mineral Mill):
| Modelo | Diámetro plato (mm) | Capacidad (t/h) | Finura (μm/malla) | Entrada máx. (mm) | Motor principal (kW) |
|---|---|---|---|---|---|
| LM130K | 1300 | 10 – 28 | 170-40 / 80-400 | 38 | 200 |
| LM150K | 1500 | 13 – 38 | 170-40 / 80-400 | 40 | 280 |
| LM170K | 1700 | 18 – 48 | 170-40 / 80-400 | 42 | 400 |
| LM190K | 1900 | 23 – 68 | 170-40 / 80-400 | 45 | 500 |
| LM220K | 2200 | 36 – 105 | 170-45 / 80-325 | 50 | 800 |
| LM280K | 2800 | 50 – 170 | 170-45 / 80-325 | 50 | 1250 |
El principio de funcionamiento del LM es la molienda por lecho de material: el motor principal impulsa la rotación del plato a través de un reductor; el material entra por la tolva central y se esparce por fuerza centrífuga; los rodillos aplican presión para triturar la capa de material; el polvo fino calificado es transportado por aire caliente hacia el clasificador, mientras que el polvo grueso regresa al plato para ser remolido. Esta tecnología es especialmente adecuada para la molienda y calcinación simultánea de yeso, ya que se puede inyectar aire caliente para deshidratar parcialmente el yeso durante la molienda.
Comparativa entre el Molino SCM y el Molino LM para yeso
| Aspecto | Molino Ultrafino SCM | Molino Vertical LM |
|---|---|---|
| Finura típica | 325-2500 mallas (45-5 μm) | 80-400 mallas (180-38 μm) o más fina con clasificador especial |
| Capacidad | 0.5-25 t/h | 10-170 t/h (serie K) |
| Consumo energético | Muy bajo (30% menos que molino de chorro) | 30-40% menos que molino de bolas |
| Instalación | Requiere espacio cerrado, altura moderada | Puede instalarse al aire libre, ocupa 50% menos espacio |
| Mantenimiento | Rodillos y anillos de larga vida, cámara sin rodamientos | Reemplazo rápido de rodillos modulares, sistema hidráulico |
| Aplicación ideal | Yeso de alta finura para placas tipo X o C | Molienda y calcinación simultánea, grandes producciones |
La elección entre ambos dependerá de la capacidad requerida, la finura objetivo y la disponibilidad de espacio. En muchos casos, una planta puede combinar ambos equipos: el LM para la molienda primaria y el SCM para la molienda ultrafina de una fracción específica.
Parámetros de control de calidad en la molienda de yeso
Para garantizar que las placas resistentes al fuego cumplan con las normativas, es imprescindible monitorear los siguientes parámetros en la planta de molienda:
- Finura (malla o μm): Medida mediante tamices o analizadores láser de partículas. Debe mantenerse dentro del rango especificado.
- Superficie específica (Blaine): Indicador de la reactividad del yeso. Para placas resistentes al fuego, se recomienda un rango de 3000-5000 cm²/g.
- Contenido de agua: La humedad residual debe ser inferior al 1% para evitar problemas en la mezcla.
- Pureza química: El contenido de sulfato de calcio debe ser superior al 90% para asegurar un buen comportamiento al fuego.
- Distribución de tamaño de partícula: Curva estrecha, con menos del 5% de partículas mayores a 45 μm.
Los molinos SCM y LM de nuestra empresa incorporan sistemas de control automático que permiten ajustar en tiempo real la presión de molienda, la velocidad del clasificador y el caudal de aire, asegurando una calidad constante.
Consideraciones ambientales y de seguridad
La molienda de yeso genera polvo fino que puede ser nocivo si se inhala. Por ello, las plantas deben cumplir con estrictas normas de emisión. Nuestros molinos están equipados con:
- Colectores de polvo por pulsos de alta eficiencia (eficiencia > 99.9%).
- Sistemas de sellado para evitar fugas de polvo.
- Aislamiento acústico para mantener el ruido por debajo de 80 dB(A).
- Sistemas de monitoreo continuo de emisiones.
Además, se recomienda implementar un programa de seguridad e higiene que incluya el uso de equipo de protección personal (mascarillas, gafas, guantes) y capacitación periódica del personal.
Costos operativos y retorno de inversión
La inversión inicial en una planta de molienda de yeso puede variar significativamente según la capacidad y la tecnología. Sin embargo, los costos operativos a largo plazo están dominados por el consumo energético, el mantenimiento y las piezas de desgaste. Los molinos SCM y LM ofrecen un bajo consumo energético y una larga vida útil de las piezas, lo que se traduce en un retorno de inversión atractivo. Por ejemplo, un molino LM puede reducir el consumo eléctrico en un 40% en comparación con un molino de bolas tradicional, y el SCM puede producir polvos ultrafinos con un 30% menos de energía que un molino de chorro. Además, la reducción de paradas por mantenimiento aumenta la disponibilidad de la planta.
Conclusión
La producción de placas de yeso resistentes al fuego exige una molienda precisa y eficiente. Una planta bien diseñada, con equipos robustos y sistemas de control avanzados, es clave para obtener un yeso de alta finura y reactividad que cumpla con los estándares de seguridad contra incendios. En nuestra empresa ofrecemos dos soluciones líderes: el Molino Ultrafino Serie SCM, ideal para finuras ultrafinas con bajo consumo energético, y el Molino Vertical de Rodillos Serie LM, perfecto para grandes capacidades y molienda-calcinación simultánea. Ambos equipos incorporan tecnología de punta, cumplen con las normativas ambientales y garantizan un producto uniforme y de alta calidad. Si está planificando una planta de molienda de yeso para placas resistentes al fuego, no dude en contactarnos para recibir asesoría personalizada y una cotización detallada.
Recuerde que la clave del éxito radica en seleccionar el molino adecuado según sus necesidades específicas de finura, capacidad y presupuesto. Con la tecnología correcta, podrá producir placas de yeso que salven vidas y protejan propiedades.
