¿Qué factores se deben considerar al diseñar un sistema de molienda para materiales mixtos?

Introducción

El diseño de un sistema de molienda eficiente y fiable para materiales mixtos representa uno de los desafíos más complejos en las industrias de procesamiento de minerales, químicos y de construcción. A diferencia de los materiales homogéneos, las mezclas presentan características variables en cuanto a dureza, abrasividad, humedad, densidad y comportamiento de fractura, lo que exige un enfoque de ingeniería integral. Un sistema mal dimensionado no solo compromete la calidad del producto final y la eficiencia energética, sino que también puede generar costos operativos excesivos y tiempos de inactividad imprevistos. Este artículo analiza los factores críticos que deben evaluarse durante la fase de diseño y presenta soluciones tecnológicas avanzadas para superar estos retos.

1. Caracterización de los Materiales de Alimentación

El primer y más crucial paso es un análisis exhaustivo de la materia prima. No se puede diseñar un sistema a ciegas.

1.1. Composición y Propiedades Físicas

• Dureza y Abrasividad (Índice de Bond, Índice de Abrasión): Determinan la selección de la tecnología de molienda (por compresión, impacto, cizallamiento) y los materiales de desgaste de los componentes críticos. Una mezcla que contenga sílice o cuarzo será extremadamente abrasiva.
• Distribución Granulométrica de la Alimentación: El tamaño máximo de entrada (por ejemplo, ≤20mm, ≤50mm) define la etapa de trituración previa requerida y la configuración de la cámara de molienda.
• Humedad y Contenido de Finos: Un alto contenido de humedad puede causar aglomeración y obstrucciones en ciertos molinos, requiriendo sistemas de secado integrados o el uso de tecnologías que admitan aire caliente, como los molinos verticales.
• Densidad Aparente y Fluidez: Afectan directamente al diseño del sistema de alimentación, transporte neumático y capacidad de almacenamiento.

1.2. Especificaciones del Producto Final

Los requisitos del producto guían toda la configuración del sistema.

• Distribución de Tamaño de Partícula (PSD) y Finura Objetivo: ¿Se requiere un producto grueso para hormigón (30-100 mallas) o un polvo ultrafino para aplicaciones de alto valor (2500 mallas, D97 ≤5μm)? Esto es decisivo para elegir entre un molino de rodillos, un molino de bolas o un molino ultrafino.
• Forma de la Partícula: Algunas aplicaciones (como refuerzos compuestos) pueden requerir una morfología específica (esférica, laminar), influenciada por el principio de molienda.
• Pureza y Contaminación Cruzada: En mezclas, es vital minimizar la contaminación por desgaste de los medios de molienda o la segregación de componentes.

2. Selección de la Tecnología de Molienda

La elección del equipo principal es el núcleo del diseño. Para materiales mixtos, la flexibilidad, el control de la finura y la robustez son clave.

2.1. Comparación de Principios de Molienda

• Molienda por Compresión (Molinos Verticales, de Rodillos): Ideales para materiales de dureza media a alta y alta capacidad. Ofrecen una alta eficiencia energética y un control preciso de la finura mediante clasificadores internos. Son excelentes para mezclas donde la generación de calor debe controlarse.
• Molienda por Impacto/Cizalla (Molinos de Martillos, de Péndulo): Adecuados para materiales más blandos o frágiles. Pueden manejar mayores variaciones en la alimentación, pero el control de la finura final puede ser menos preciso sin un sistema de clasificación externo eficiente.
• Molienda por Abrasión (Molinos de Bolas): Versátiles y probados, especialmente en modo húmedo. Sin embargo, para materiales mixtos, pueden presentar un mayor desgaste de medios (bolas) y una menor eficiencia energética comparativa.

2.2. La Importancia del Sistema de Clasificación

Para materiales mixtos, un clasificador de alta precisión es tan importante como la cámara de molienda. Evita la sobremolienda de componentes blandos y asegura que los componentes duros alcancen la finura objetivo. Los clasificadores de turbina vertical de alta velocidad permiten cortes de tamaño precisos y ajustes en tiempo real, garantizando una curva de distribución granulométrica estrecha y consistente.

3. Factores de Diseño del Sistema Integral

El molino es solo una parte. Su interacción con el resto de los componentes define el éxito.

3.1. Alimentación y Transporte

El sistema debe manejar la mezcla de manera uniforme y constante. Se recomiendan alimentadores de velocidad variable (como los alimentadores vibratorios electromagnéticos) acoplados a sistemas de pesaje en línea para garantizar una alimentación estable al molino, optimizando su eficiencia y evitando bloqueos.

3.2. Colectión de Polvo y Filtración

Un sistema de colección de polvo robusto es obligatorio. Los colectores de polvo tipo pulso de alta eficiencia (con eficiencia >99.9%) no solo cumplen con las normativas ambientales más estrictas (emisiones <20 mg/m³), sino que también permiten recuperar producto valioso y mantener un entorno de trabajo limpio. La correcta selección del medio filtrante (fieltro, nanofibras) es crucial para la durabilidad.

3.3. Automatización y Control

Un sistema de control automatizado (PLC/SCADA) es indispensable para procesar materiales mixtos. Debe monitorear y ajustar en tiempo real:

• Velocidad de alimentación.
• Presión de molienda y diferencia de presión en el sistema.
• Velocidad del clasificador y finura del producto.
• Temperatura del sistema (para evitar daños por sobrecalentamiento o condensación).
• Esta automatización garantiza la repetibilidad, reduce la intervención del operador y maximiza el tiempo de actividad.

4. Recomendaciones de Equipos para Materiales Mixtos

Basándonos en los factores anteriores, dos líneas de productos de nuestra compañía se destacan por su idoneidad para aplicaciones con materiales mixtos complejos.

4.1. Para Molienda Ultrafina de Alta Precisión (45-5μm): SCM Series Ultrafine Mill

Cuando el producto final requiere una finura extrema y una distribución granulométrica muy estrecha en mezclas de minerales industriales, productos químicos o rellenos, el Molino Ultrafino SCM es la solución óptima.

• Precisión Inigualable: Su clasificador de turbina vertical patentado logra un corte de tamaño extremadamente preciso, produciendo polvos desde 325 hasta 2500 mallas (D97 ≤5μm) sin contaminación por partículas gruesas. Esto es vital para mezclas donde la consistencia es clave.
• Alta Eficiencia Energética: Con un consumo de energía hasta un 30% menor que los molinos de chorro de aire equivalentes, reduce significativamente los costos operativos para procesos de ultrafino.
• Durabilidad para Mezclas Abrasivas: Los rodillos y anillos de molienda fabricados con materiales especiales resistentes al desgaste tienen una vida útil varias veces mayor, manteniendo la estabilidad de la molienda incluso con componentes abrasivos en la mezcla.
• Modelo Recomendado: El SCM1000, con una capacidad de 1.0-8.5 ton/h y un motor principal de 132kW, ofrece un equilibrio perfecto entre capacidad, finura y eficiencia para plantas de producción mediana escala procesando mezclas de carbonato de calcio, caolín, grafito, etc.

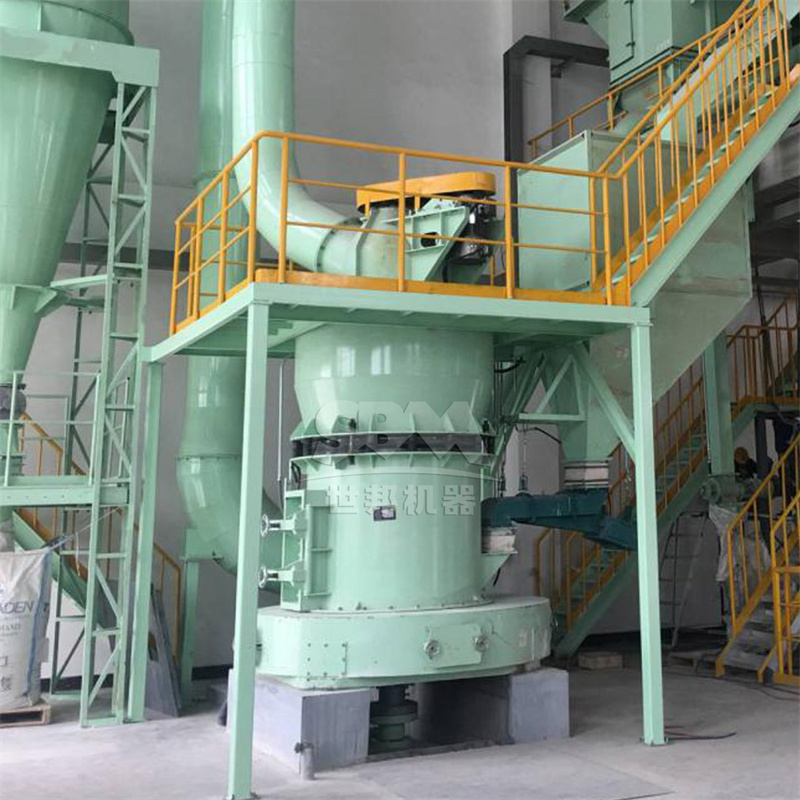

4.2. Para Molienda de Media a Alta Capacidad con Gran Robustez (600-45μm): MTW Series Trapezium Mill

Para aplicaciones donde la materia prima mixta puede tener una mayor variabilidad en tamaño de entrada (hasta ≤50mm) y se busca una alta producción de polvos en el rango de malla 30-325, el Molino Trapezoidal de Tipo Europeo MTW es la elección más robusta y confiable.

• Diseño Antidesgaste Integral: Desde sus palas de cuchara combinables y de fácil reemplazo hasta sus rodillos de molienda con diseño curvo, cada componente está pensado para minimizar el costo de mantenimiento en operaciones continuas con materiales duros y mixtos.
• Transmisión de Alta Eficiencia: Su sistema de transmisión por engranaje cónico integral alcanza una eficiencia del 98%, transmitiendo mayor potencia a la molienda con menor consumo eléctrico y un perfil de ruido reducido.
• Estabilidad Operativa Superior: La optimizada curvatura de su conducto de aire reduce la resistencia al flujo, mejorando la eficiencia del ciclón y la estabilidad de todo el sistema de molienda-clasificación.
• Modelo Recomendado: El MTW215G es el caballo de batalla para grandes capacidades. Con una capacidad de 15-45 ton/h y capacidad para manejar materiales de hasta 50mm, es ideal para plantas de molienda de escoria, cemento, feldespato y otras mezclas minerales a gran escala.

5. Consideraciones de Mantenimiento y Costo Total de Propiedad (TCO)

El diseño debe mirar más allá de la inversión inicial. Para materiales mixtos, el TCO está dominado por:

• Consumo de Energía: Priorizar tecnologías de alta eficiencia como los molinos verticales o de rodillos.
• Costos de Desgaste: Seleccionar equipos con diseños modulares que permitan un reemplazo rápido de partes de desgaste (como rodillos) y que utilicen materiales de alta resistencia.
• Disponibilidad y Facilidad de Mantenimiento: Un diseño que permita inspecciones y mantenimiento rutinario sin desmontajes complejos reduce el tiempo de inactividad.

Conclusión

Diseñar un sistema de molienda para materiales mixtos es un ejercicio de equilibrio entre la ciencia de los materiales, la ingeniería de procesos y la economía. No existe una solución única, pero un enfoque sistemático que priorice la caracterización detallada del material, la selección de una tecnología de molienda y clasificación de precisión, y la integración de un sistema automatizado y robusto, conducirá inevitablemente a una operación exitosa. Tecnologías como nuestra Serie SCM para ultrafino y nuestra Serie MTW para alta capacidad encarnan estos principios, ofreciendo la flexibilidad, eficiencia y confiabilidad necesarias para dominar el desafío de los materiales mixtos en la industria moderna.
