Tecnología de molienda de carbón para sistemas de calderas: Tipos de molinos, eficiencia y mantenimiento

Introducción

La molienda eficiente del carbón es un componente crítico en la operación de sistemas de calderas industriales y plantas de energía termoeléctrica. La finura y la distribución uniforme del polvo de carbón influyen directamente en la eficiencia de la combustión, las emisiones y la vida útil de los equipos. Este artículo explora las tecnologías de molienda de carbón, analizando los diferentes tipos de molinos, sus principios de funcionamiento, factores que afectan la eficiencia y las mejores prácticas de mantenimiento para garantizar una operación óptima y confiable.

Tipos de Molinos para Carbón

La selección del molino depende de las propiedades del carbón (dureza, humedad, abrasividad), la capacidad requerida y la finura del producto final (generalmente expresada como el residuo en tamiz de 90 μm o 200 mesh). Los principales tipos son:

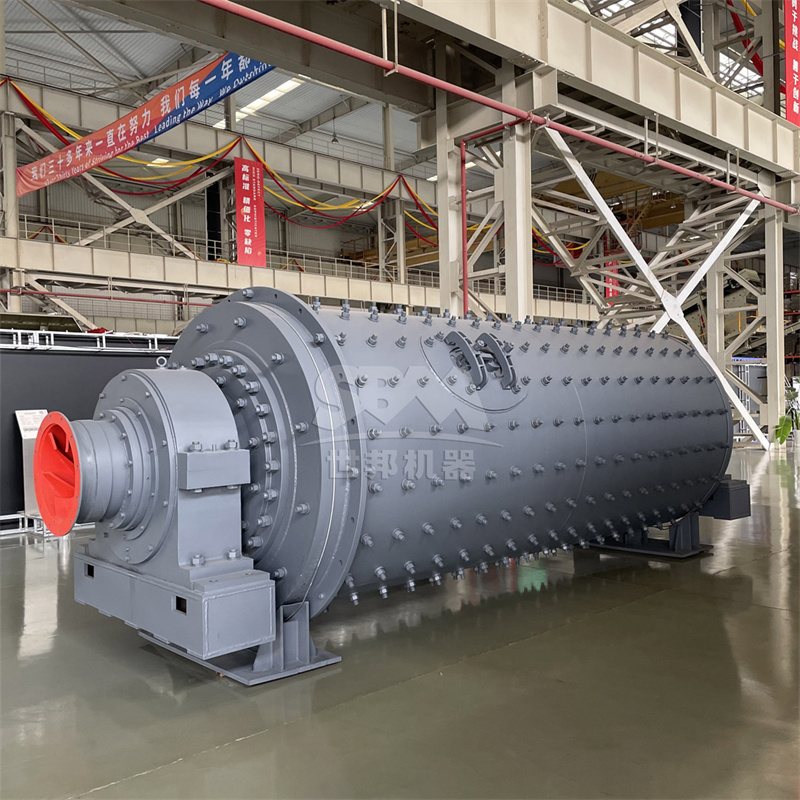

Molinos de Bolas (Ball Mills)

Son equipos clásicos y robustos. Un cilindro giratorio horizontal, parcialmente lleno de bolas de acero, tritura el carbón por impacto y fricción. Son versátiles y pueden manejar carbones con alta humedad, pero su eficiencia energética es relativamente baja debido a las pérdidas por calor y ruido. Suelen utilizarse en sistemas de molienda directa donde el molino también seca el carbón con aire caliente.

Molinos Verticales de Rodillos (Vertical Roller Mills – VRM)

Esta tecnología se ha convertido en el estándar para nuevas instalaciones debido a su superior eficiencia. El carbón se tritura entre rodillos giratorios y una mesa rotatoria. Los VRM integran molienda, secado y clasificación en una sola unidad. Ofrecen un menor consumo específico de energía (kWh/ton), mejor control de la finura y una huella física más compacta comparada con los molinos de bolas.

Molinos de Tubo y Bolas (Tube Mills)

Similar a un molino de bolas, pero de mayor longitud. El carbón se alimenta por un extremo y el polvo fino es arrastrado por una corriente de aire hacia el clasificador y los colectores. Son comunes en sistemas de molienda indirecta o de circuito cerrado.

Molinos de Impacto (Hammer Mills, Impact Mills)

Utilizan martillos o barras giratorias a alta velocidad para fracturar el carbón por impacto. Son adecuados para carbones más blandos y producen un producto con una distribución de tamaño más amplia. A menudo se usan como etapa de pre-molienda o en sistemas más pequeños.

Factores Clave que Afectan la Eficiencia de la Molienda

La optimización del proceso de molienda va más allá de la selección del equipo. Varios parámetros operativos son cruciales:

• Propiedades del Carbón: El índice de molturabilidad (HGI) es fundamental. Un HGI bajo (carbón duro) requiere más energía. La humedad afecta el flujo y el secado dentro del molino.
• Finura Objetivo: Una finura excesiva (muy fino) aumenta el consumo energético de forma desproporcionada, mientras que una finura insuficiente reduce la eficiencia de combustión y aumenta el carbono inquemado.
• Desgaste de Elementos de Molienda: Rodillos, mesas, bolas y revestimientos se desgastan, alterando la geometría de molienda y reduciendo la eficiencia. El uso de materiales resistentes a la abrasión es esencial.
• Control del Flujo de Aire y Temperatura: El aire de transporte y secado debe estar correctamente dosificado. Una temperatura muy baja puede provocar condensación y obstrucciones; una muy alta, riesgos de incendio.
• Balance del Circuito de Molienda: En sistemas con clasificador de retorno, la carga circulante (cantidad de material que retorna al molino) debe optimizarse para maximizar la producción.

Mantenimiento Predictivo y Preventivo

Un programa de mantenimiento robusto es vital para la disponibilidad y eficiencia a largo plazo. Las estrategias incluyen:

• Inspección y Monitoreo de Vibraciones: Análisis de vibraciones en motores, reductores y el propio molino para detectar desalineaciones, desbalances o fallos en rodamientos de forma temprana.

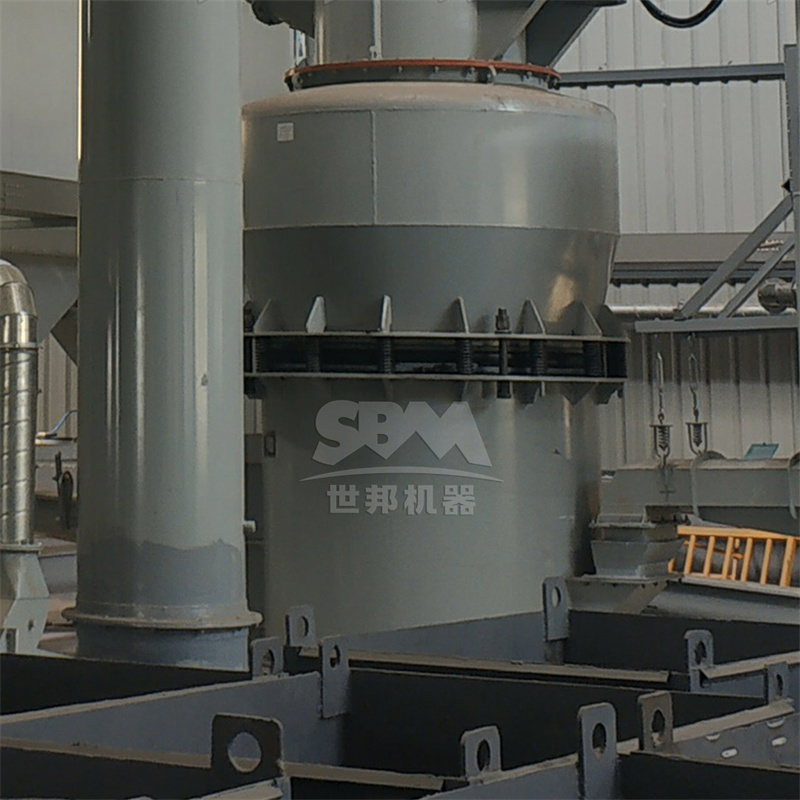

• Control del Desgaste: Medición periódica del perfil de los rodillos y la mesa en VRMs, o del espesor de los revestimientos en molinos de bolas. La tecnología láser permite mediciones precisas sin desmontaje.
• Análisis de Lubricantes: El análisis de aceite de los sistemas de lubricación de rodamientos y reductores puede revelar contaminación o desgaste de componentes metálicos.
• Inspecciones Térmicas: El uso de cámaras termográficas para detectar puntos calientes en motores eléctricos, conexiones o en el interior del molino, que pueden indicar problemas de fricción o aislamiento.
• Planificación de Paradas: Programar el reemplazo de componentes de desgaste basándose en datos de vida útil históricos y monitoreo actual, minimizando paradas no planificadas.

Soluciones Tecnológicas Avanzadas: Recomendación de Producto

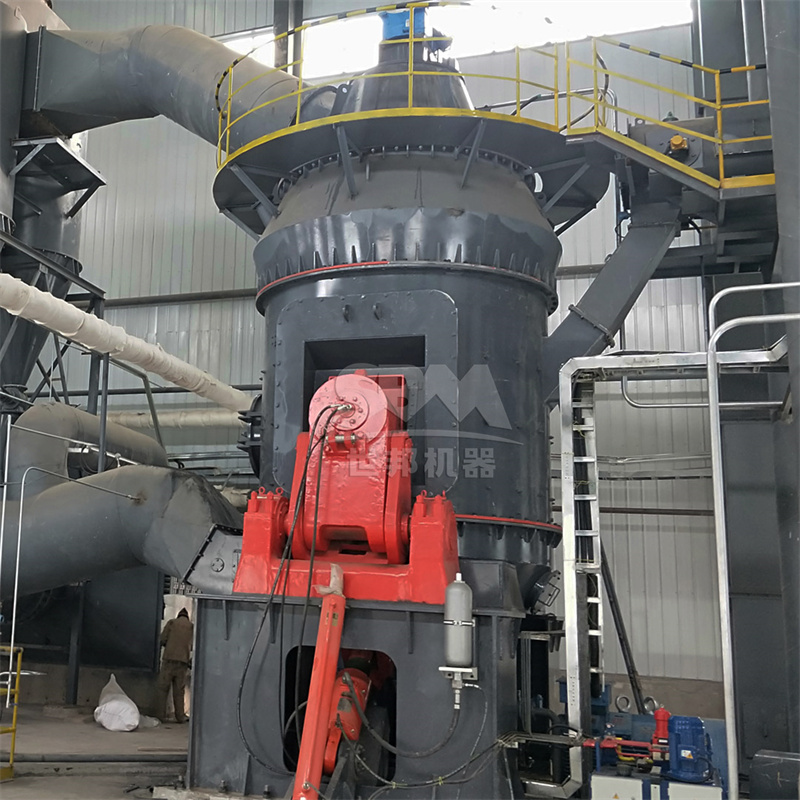

Para proyectos que requieren la máxima eficiencia energética, un diseño compacto y un control preciso de la finura del carbón para calderas industriales y de gran potencia, la serie LM de Molinos Verticales de Rodillos representa la vanguardia tecnológica.

Nuestros molinos verticales LM, especialmente la línea Vertical Coal Mill, están diseñados específicamente para la pulverización de carbón. Su principio de operación por compresión en lecho de material ofrece ventajas decisivas:

• Eficiencia Energética Superior: Consumen entre un 30% y un 40% menos de energía que los sistemas de molino de bolas tradicionales, reduciendo significativamente los costos operativos.
• Diseño Compacto e Integrado: Integran en una sola unidad las funciones de molienda, secado, clasificación y transporte, reduciendo la huella de la planta y los costos de infraestructura. Incluso permiten la instalación al aire libre.
• Alta Confiabilidad y Bajo Desgaste: La disposición de los rodillos y la mesa, junto con materiales especiales de alta resistencia a la abrasión, garantizan una vida útil prolongada de las piezas de desgaste y una operación estable.
• Control Inteligente y Automatizado: Sistemas de control experto permiten el monitoreo en tiempo real y el ajuste automático de parámetros clave, asegurando una finura constante del producto (típicamente ajustable entre 5-20% residuo en 90 μm) con mínima intervención manual.
• Cumplimiento Ambiental: Operan en condiciones de presión negativa y están equipados con sistemas de filtración de alta eficiencia, manteniendo las emisiones de polvo por debajo de los 20 mg/m³ y los niveles de ruido bajo control.

Para aplicaciones que demandan una finura extrema o el procesamiento de carbones especiales, nuestra gama incluye modelos como el LM220M (capacidad 35-50 t/h) o el LM280M (capacidad 60-90 t/h), ofreciendo escalabilidad para cualquier requerimiento de capacidad.

Conclusión

La tecnología de molienda de carbón ha evolucionado hacia soluciones más integradas, eficientes y automatizadas. Los molinos verticales de rodillos han demostrado ser la opción preferida para nuevas instalaciones y modernizaciones, ofreciendo ahorros sustanciales en energía y mantenimiento. La clave para maximizar el retorno de la inversión reside en la selección correcta del equipo basada en un análisis exhaustivo de las materias primas, acoplada a un programa de mantenimiento predictivo que utilice herramientas de monitoreo de condición. Adoptar estas tecnologías y prácticas no solo mejora la rentabilidad, sino que también contribuye a una operación más sostenible y confiable de los sistemas de calderas.
