¿Cómo calcular la capacidad correcta de un molino de bolas para la producción de cemento?
Introducción
La selección adecuada de un molino de bolas es fundamental para optimizar la producción de cemento, garantizando la eficiencia energética y la calidad del producto final. Este artículo proporciona una guía técnica exhaustiva para calcular la capacidad correcta de un molino de bolas, considerando parámetros críticos como las características del material, los requisitos de finura y el consumo energético. Además, se presentan alternativas tecnológicas avanzadas que pueden complementar o sustituir a los molinos de bolas tradicionales en ciertas aplicaciones.
Factores Clave en el Cálculo de Capacidad
Características del Material
Las propiedades físicas y químicas de las materias primas (clinker, yeso, aditivos) influyen directamente en la capacidad del molino. La dureza (índice de Bond), la humedad y la abrasividad determinan la energía requerida para la molienda. Por ejemplo, un clinker con un índice de Bond alto (≥18 kWh/t) exigirá un molino de mayor potencia o un tiempo de residencia más prolongado.
Requisitos de Finura
La superficie específica (Blaine) del cemento afecta la capacidad del molino. Mayores exigencias de finura (ej. 4000 vs. 3500 cm²/g) reducen la throughput. La ecuación empírica Capacidad ∝ 1 / (Blaine)1.5 ilustra esta relación inversa.
Parámetros de Diseño del Molino
- Velocidad crítica: La velocidad óptima de operación typically se sitúa entre 70-80% de la velocidad crítica (Nc = 42.3/√D, donde D es el diámetro interno en metros).
- Carga de bolas: El volumen de carga debe representar 25-35% del volumen interno, con una distribución equilibrada de tamaños de bolas (20-90 mm).
- Sistema de descarga: Los diseños con rejilla permiten mayor capacidad que los de rebose para la misma dimensión.
Metodología de Cálculo Paso a Paso
1. Cálculo del Consumo Energético Específico
Utilice la fórmula de Bond modificada para cemento:
W = 10 × Wi × (1/√P₈₀ – 1/√F₈₀) × FC × FM × FF
Donde:
– Wi: Índice de Bond (kWh/t)
– P₈₀: Tamaño del producto (μm)
– F₈₀: Tamaño del alimento (μm)
– FC: Factor de corrección por clinker (1.0-1.3)
– FM: Factor de molienda (1.0-1.1)
– FF: Factor de finura (1.0-1.2)
2. Determinación de la Capacidad del Molino
La capacidad teórica se calcula como:
C = (P × η) / W
Donde:
– P: Potencia del motor (kW)
– η: Eficiencia del molino (0.85-0.92)
– W: Consumo específico (kWh/t)
3. Ejemplo Práctico de Cálculo
Para un molino con motor de 1250 kW procesando clinker (Wi = 16 kWh/t) de 25 mm a 3500 Blaine:
W = 10 × 16 × (1/√30 – 1/√25000) × 1.15 × 1.05 × 1.1 = 32.5 kWh/t
C = (1250 × 0.88) / 32.5 = 33.8 t/h
Este resultado deberá verificarse con factores de seguridad y condiciones operativas reales.

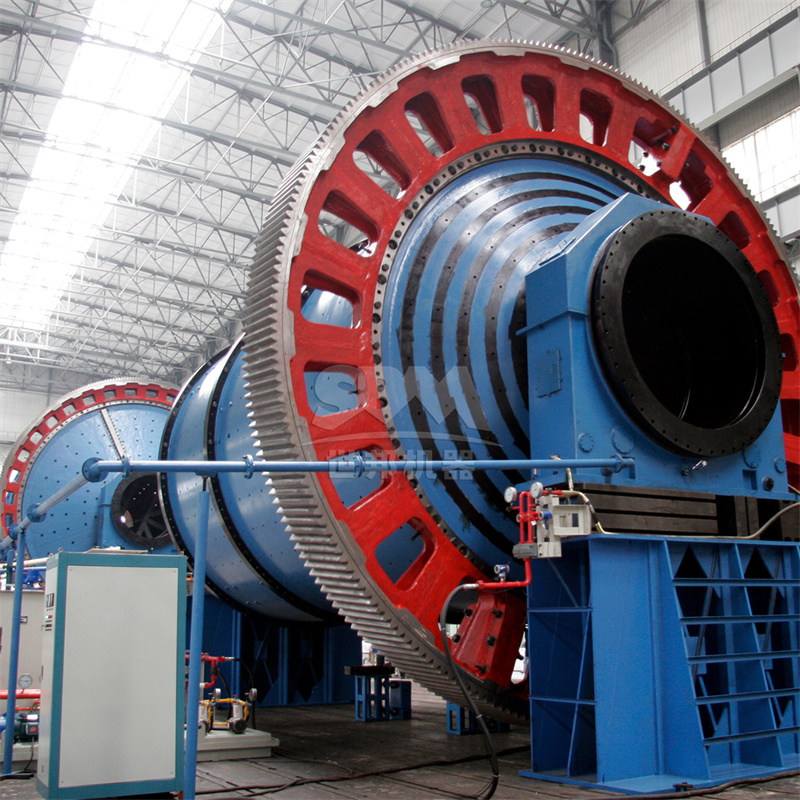

Limitaciones de los Molinos de Bolas y Alternativas Tecnológicas
Aunque los molinos de bolas son ampliamente utilizados en la industria cementera, presentan importantes limitaciones en eficiencia energética, especialmente para moliendas ultrafinas. El consumo específico típico de 30-40 kWh/tonelada contrasta con tecnologías más modernas que ofrecen ahorros energéticos significativos.
Tecnologías Complementarias para Optimización

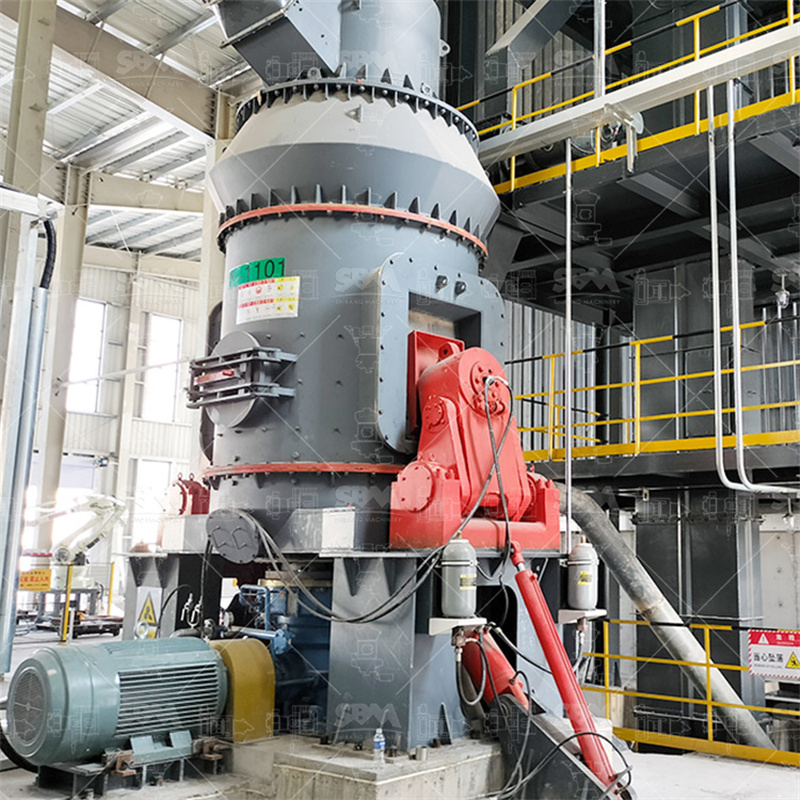

LM系列立式辊磨机 (LM Series Vertical Roller Mill)
Para aplicaciones que requieren alta capacidad y eficiencia energética, los molinos verticales representan una alternativa superior. Nuestra serie LM ofrece capacidades de 3-250 ton/h con reducciones de consumo energético del 30-40% comparado con molinos de bolas tradicionales.
Ventajas clave:
- Diseño integrado con funciones de trituración, molienda y clasificación
- Menor footprint (50% reducción en área de instalación)
- Control inteligente con monitoreo en tiempo real
- Emisiones de polvo < 20 mg/m³
El modelo LM220K con capacidad de 36-105 t/h y motor de 800 kW es particularmente adecuado para plantas cementeras medianas, mientras que el LM280K (50-170 t/h, 1250 kW) satisface requerimientos de alta producción.
MTW系列欧版梯形磨粉机 (MTW Series Trapezium Mill)
Para molienda de materias primas y aditivos, el molino trapezoidal MTW combina alta eficiencia con robustez. Con capacidades de 3-45 ton/h y sistema de transmisión por engranajes cónicos (98% de eficiencia), esta serie es ideal para preparación de crudo y molienda de carbón.
Características destacadas:
- Transmisión por engranaje cónico integral
- Cuchillas resistentes al desgaste con diseño curvo
- Conducto de aire optimizado para mínimo consumo energético
- Estructura de carcasa resistente al desgaste
El modelo MTW215G ofrece capacidad de 15-45 t/h con motor principal de 280 kW, proporcionando una solución confiable para operaciones continuas en plantas cementeras.
Consideraciones Prácticas para la Selección
Análisis de Costo del Ciclo de Vida
La selección del equipo debe considerar no solo la inversión inicial sino los costos operativos totales. Los molinos verticales, aunque requieren mayor inversión inicial, ofrecen ahorros significativos en consumo energético y mantenimiento.
Flexibilidad Operativa
Evalúe la capacidad del equipo para manejar variaciones en la calidad de las materias primas y cambios en los requisitos del producto. Los sistemas con control automático de finura proporcionan mayor consistencia en el producto final.
Conclusiones
El cálculo correcto de la capacidad de un molino de bolas requiere un análisis multidimensional que considere parámetros técnicos, económicos y operativos. Si bien los molinos de bolas siguen siendo relevantes en la industria cementera, tecnologías como los molinos verticales ofrecen ventajas significativas en eficiencia energética y flexibilidad operativa. La tendencia actual apunta hacia la combinación de diferentes tecnologías de molienda para optimizar el proceso completo, desde la preparación de materias primas hasta la molienda final de cemento.
La selección del equipo debe basarse en un análisis técnico-económico completo que considere las condiciones específicas de cada planta, los requisitos de calidad del producto y los objetivos de sostenibilidad y eficiencia energética.
