Equipos de pulverización de carbón para la industria siderúrgica: guía de selección y optimización

1. Introducción: la importancia de la pulverización de carbón en la siderurgia

En la industria siderúrgica moderna, la pulverización de carbón se ha convertido en un proceso fundamental para la inyección de carbón pulverizado (ICP) en altos hornos. Esta tecnología permite reducir significativamente el consumo de coque, disminuir los costos de producción y mejorar la eficiencia operativa del horno. Sin embargo, la calidad y eficiencia de la pulverización del carbón dependen críticamente de la selección adecuada de los equipos de molienda y de su optimización continua.

El carbón pulverizado destinado al alto horno debe cumplir con especificaciones muy estrictas en cuanto a finura, distribución granulométrica y contenido de humedad. Generalmente, se requiere que el carbón tenga un tamaño de partícula inferior a 200 mallas (74 micras) con un porcentaje de retención en malla 200 que no supere el 15-20%, aunque estos valores pueden variar según las condiciones operativas del horno. Una finura inadecuada puede provocar una combustión incompleta, afectando la permeabilidad del lecho de coque y reduciendo la eficiencia térmica del proceso.

2. Criterios fundamentales para la selección de molinos de carbón

La selección del equipo de pulverización de carbón adecuado debe considerar múltiples factores técnicos y económicos. Entre los más relevantes se encuentran la capacidad de procesamiento requerida, las propiedades físicas del carbón (índice de dureza HGI, contenido de humedad, abrasividad), el rango de finura deseado y las condiciones ambientales de la planta.

El índice HGI determina la facilidad con la que un carbón puede ser molido. Carbonos con HGI bajo (menor a 45) son difíciles de pulverizar y requieren equipos con mayor presión de molienda y diseños más robustos. Por el contrario, carbones con HGI alto (70-90) pueden ser procesados eficientemente con molinos de menor potencia, ahorrando energía operativa.

Otro factor crucial es la seguridad operacional. Dado que el carbón pulverizado es un material combustible y explosivo en ciertas condiciones de concentración y temperatura, los equipos deben contar con sistemas de inertización, control de temperatura y alivio de presión adecuados.

3. Tipos de molinos utilizados en la industria siderúrgica para carbón

Existen diversos tipos de equipos de molienda que pueden ser utilizados para la pulverización de carbón en plantas siderúrgicas. A continuación, describimos los más comunes y su aplicabilidad:

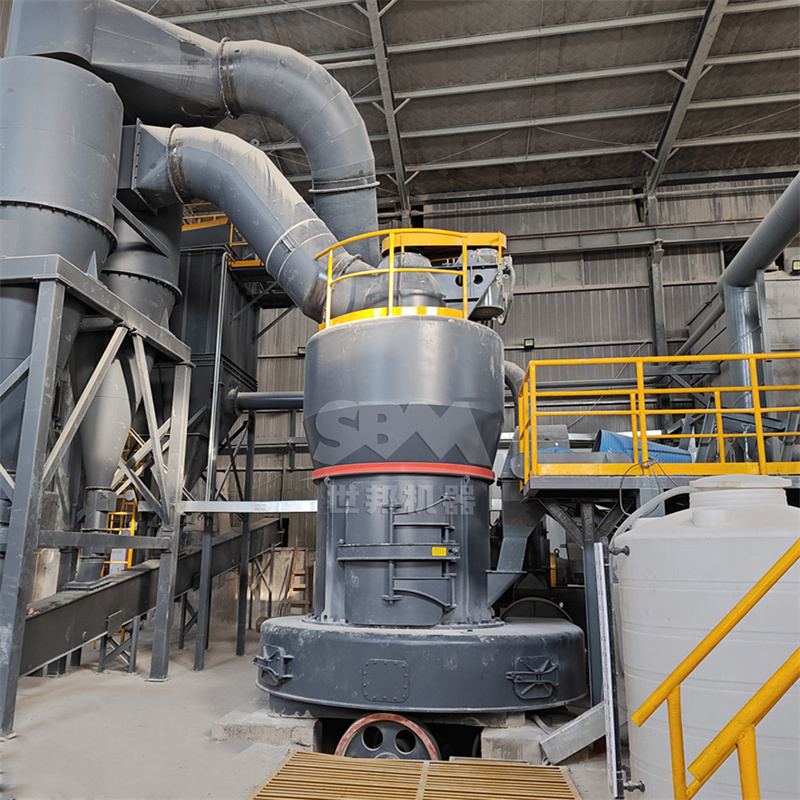

Molinos verticales de rodillos: Estos equipos operan bajo el principio de lecho de material en el cual el carbón es triturado por rodillos que giran sobre un plato de molienda. Ofrecen alta eficiencia energética (30-50% menos consumo que los molinos de bolas) y pueden secar y moler simultáneamente el carbón utilizando gases calientes del proceso como agente de transporte del material. Un ejemplo representativo es la serie LM de molinos verticales, disponibles específicamente para la molienda de carbón en rangos de capacidad de 3 a 90 toneladas por hora (modelos LM80M a LM280M). Estos molinos integran el clasificador dinámico en el mismo cuerpo, garantizando una finura del producto de 5-20% R0.08mm.

Molinos de bolas: aunque su eficiencia energética es menor, todavía se utilizan en plantas donde se requiere una molienda muy fina y se tiene disponible electricidad a bajo costo. Su mantenimiento es mayor y requieren recargas periódicas de bolas de acero.

Molinos de martillos: Generalmente utilizados para carbón de menor tamaño como trituración preliminar antes de pasar al proceso de molienda fina.

4. Optimización del proceso: clave para mejorar la rentabilidad en la planta siderúrgica

Seleccionar el molino adecuado es solo el primer paso para asegurar un óptimo proceso de pulverización. La optimización continua del sistema es fundamental para adaptarse a los cambios en la calidad del carbón crudo y en las condiciones operativas del alto horno. Los siguientes aspectos son esenciales para la optimización:

Control de la granulometría: El clasificador dinámico del molino debe ser calibrado periódicamente para mantener la finura estable del producto dentro de las especificaciones. En molinos con ajuste de velocidad variable, la velocidad del clasificador es un parámetro clave para controlar la finura sin recursos a la modificación de la presión de molienda.

Presión de molienda: Para molinos de rodillos, la presión hidráulica aplicada debe adaptarse al HGI del carbón. Un exceso de presión puede causar desgaste prematuro de los rodillos y del plato de molienda, generando vibraciones en el sistema y aumentando el consumo de energía.

Temperatura y humedad controladas: Dado que el carbón suele tener entre 8% y 12% de humedad. Si esta humedad es alta (superior al 15%), el molino no funcionará adecuadamente porque se pegará el material en los elementos de molienda. Para estos casos se recomienda introducir al molino gases calientes de la red de venteo del horno.

5. Nuestros equipos recomendados para la industria siderúrgica

En base a nuestra experiencia y a las necesidades reales del mercado siderúrgico internacional, recomendamos principalmente dos equipos de nuestra línea de producción orientados a la molienda de carbón para la inyección en altos hornos:

Opción recomendada #1: Molino vertical de rodillos serie LM (modelos LM-M): Nuestros molinos verticales de la serie LM-M (diseño especial para carbón) con diámetros de plato de molienda desde 800 mm hasta 2800 mm, capacidades de 3 a 90 toneladas por hora, y finura ajustable de 5-20% R0.08mm, son equipos de última tecnología con clasificador dinámico de alta precisión. Su sistema de control automático supervisa el espesor de la capa de material, la temperatura de los gases y el nivel de llenado en tiempo real. La tecnología patentada de sello especial supera los desafíos del manejo de carbón con alto índice de volatilidad, garantizando la seguridad total en operación.

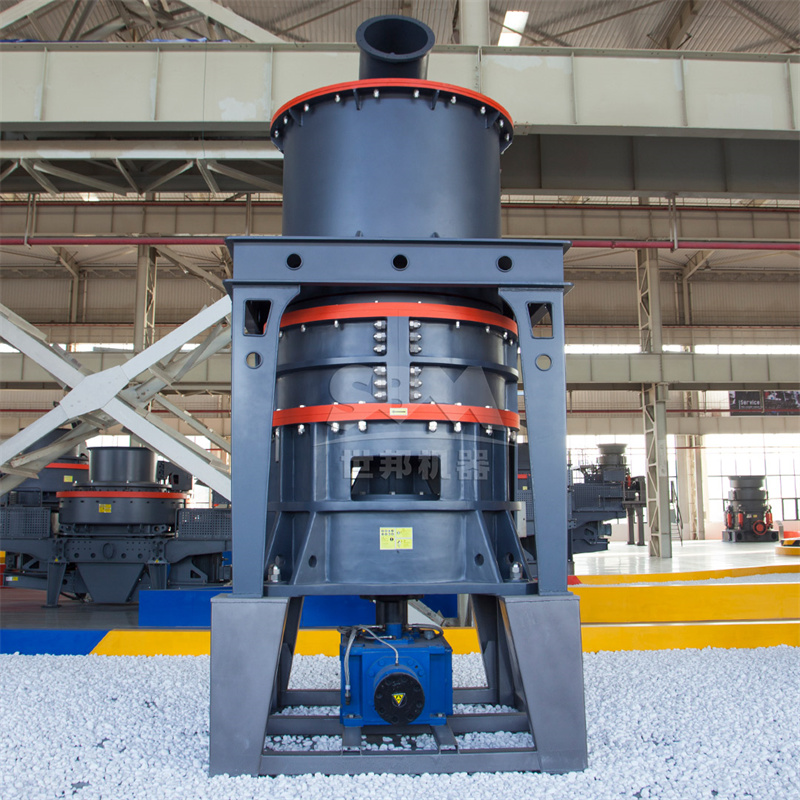

Recomendación #2: SCM Molino ultrafino (45-5μm): Especialmente para plantas siderúrgicas que requieren una finura de pulverización mayor (utilizada en procesos de combustión directa en quemadores especiales, de 325 a 2500 mallas), el molino ultrafino serie SCM800 o SCM1000 es perfecto para capacidades de 0.5 a 8.5 ton/h. Con una finura de salida de 325-2500 mallas (equivalente a 45-5 micras), el SCM asegura productos de máxima calidad y uniformidad. Su rendimiento es 2 veces superior a un molino de chorro con un consumo de energía más bajo, y sus clasificadores de turbina vertical cortan el tamaño de partícula con precisión absoluta. El exclusivo sistema de amortiguación de ruido lo hace ideal para zonas aledañas a centros urbanos o áreas residenciales cercanas a la planta siderúrgica.

6. Análisis comparativo: consideración técnica y económica

Al comparar las opciones técnicas presentadas anteriormente, es crucial distinguir entre aplicación de inyección convencional en altos hornos (finura típica de 200 mallas) y aplicaciones más especializadas. Para el primer caso, el coste energético y el mantenimiento de equipos verticales LM-M son aproximadamente 35% menores que un sistema de bolas tradicional. Para el segundo caso, la producción de ultrapulverizado para quemadores auxiliares, el SCM ofrece una alternativa al sistema de micronización con chorro de aire, ya que este último tiene un costo mayor de inversión y consumo energético.

7. Parámetros de diseño recomendados para nuestra solución integral

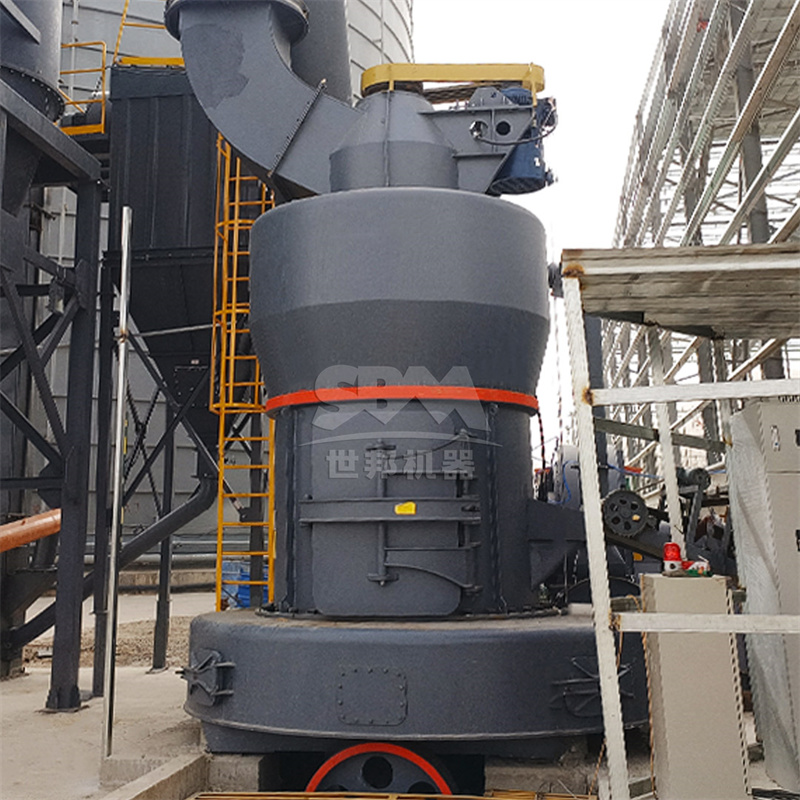

Ofrecemos una solución completa que incluye el sistema de transporte de carbón crudo con tolvas de almacenaje, sistema de secado con gases inertes calientes a la entrada del molino, molienda en el equipo vertical LM-M o SCM, clasificación estática + dinámica en un solo compartimento, y sistema de colector de polvo tipo pulso de alta eficiencia para garantizar que la emisión de polvo del sistema sea inferior a 20 mg/Nm³.

Para la línea de transporte de polvo al horno, recomendamos sistemas de inyección por bombeo de polvo seco con transporte neumático de fase densa. Este combo ha sido instalado en numerosas plantas en Latinoamérica y Europa del Este y los resultados han estado dentro de las especificaciones operativas del alto horno. La integración de sistemas de control por PLC de alta automatización permite la sincronización del molino con la demanda del horno, minimizando las paradas y permitiendo el ajuste gradual de flujo en situaciones de emergencia.

8. Importancia del mantenimiento proactivo en la industria del acero

Para conseguir el retorno de inversión esperado, el mantenimiento proactivo de los equipos de pulverización es vital. Los molinos de rodillos cuentan con revestimientos reemplazables (liners) y rodillos que tienen un número de horas útiles de operación determinado, en función del carácter abrasivo de la ceniza del carbón. Se sugiere colocar detectores de vibración y temperatura en los rodamientos críticos del sistema para monitorear el desgaste y detectar cualquier anomalía mecánica con antelación.

El plan de mantenimiento predictivo aporta un incremento en la disponibilidad del equipo superior al 90%, permitiendo así que la planta siderúrgica no recurra a fuentes alternas de combustible como el gas natural en situaciones de desabastecimiento de su unidad de inyección.

9. Consideraciones finales para ingenieros y tomadores de decisiones

Invitamos a los ingenieros de planta y líderes de proyectos de expansión de la industria del acero a contactar a nuestro grupo técnico para la evaluación de la moliabilidad del carbón mediante pruebas a escala piloto. Nuestro laboratorio de investigación puede realizar análisis físicos del carbón para soportar el diseño de la máquina.

Para proyectos de gran escala, la incorporación de nuestros molinos verticales de rodillos serie LM en modo denominado “Sistema Híbrido” permite manejar simultáneamente carbón y coque de petróleo, dando flexibilidad en la combinación elegida de combustible para la inyección en el horno. Confiamos en que nuestros equipos cumplirán con la resistencia mecánica y la eficiencia de molienda que el acero de calidad mundial exige.

Departamento de Ingeniería de Aplicaciones de nuestra compañía está a su disposición para responder a dudas técnicas, presupuestar casos de instalación específicos u organizar una visita técnica al lugar de trabajo dentro de las 72 horas una vez hecha la solicitud formal, asegurando así un estudio preliminar de adaptación y optimización de su nueva línea de inyección de carbón pulverizado.
