Molino pulverizador de coque de petróleo para hornos de cal en Norteamérica: Guía de selección y eficiencia

1. Introducción: El desafío de la molienda de coque de petróleo en la industria de cal

En la industria moderna de producción de cal en Norteamérica, la eficiencia energética y el control de emisiones son factores determinantes para la competitividad. El coque de petróleo (petcoke) se ha convertido en un combustible alternativo atractivo para los hornos de cal debido a su alto poder calorífico y su menor costo en comparación con el gas natural. Sin embargo, su uso presenta un desafío significativo: la necesidad de un sistema de molienda altamente eficiente que pueda procesar este material abrasivo, con alto contenido de azufre y bajo índice de molturabilidad (Hardgrove), hasta obtener un polvo fino con una granulometría precisa.

Un molino pulverizador de coque de petróleo mal seleccionado puede provocar ineficiencias operativas, quemado incompleto, exceso de emisiones contaminantes y un consumo energético desmesurado. Este artículo técnico tiene como objetivo proporcionar una guía completa y profesional para la selección de pulverizadores de coque de petróleo dedicados a hornos de cal en la región norteamericana, analizando los criterios de eficiencia y presentando las soluciones tecnológicas más avanzadas del mercado.

2. Características del coque de petróleo y requisitos de molienda para hornos de cal

El coque de petróleo es un sólido carbonoso derivado del craqueo de crudos pesados. Sus propiedades físicas lo convierten en un material difícil de procesar. Presenta una alta dureza, una alta abrasividad, y su estructura porosa tiende a retener humedad. Para un horno de cal, el coque de petróleo debe quemarse de manera uniforme y eficiente para proporcionar un perfil de temperatura constante en la zona de calcinación.

Para lograr una combustión óptima en quemadores de lanza (lance burner) o en lecho fluidizado en hornos verticales o rotatorios, el coque debe molerse hasta obtener un tamaño de partícula que generalmente oscila entre un 5% y un 10% de residuo en malla 200 (75 micras), o incluso finuras más finas como 325 mallas (45 micras) si se requiere una ignición rápida. El sistema de pulverización no solo debe cumplir con estas especificaciones de finura, sino que debe hacerlo de manera constante, con alta disponibilidad operativa (más del 90%) y bajos costos de mantenimiento.

3. Tipos de molinos industriales para la pulverización de coque

En el mercado Norteamericano existen varias tecnologías para la molienda fina. La elección del equipo dependerá de la dureza del coque, la capacidad requerida, los costos energéticos y las normativas ambientales locales. A continuación, se describen las opciones más comunes y se contrastean sus capacidades.

Molinos de Bolas: Tradicionalmente se utilizaron en plantas de cemento para moler carbón y coque. Son robustos, pero su eficiencia energética es muy pobre, ya que gran parte de la energía se pierde en forma de calor y ruido. Además, ocupan un gran espacio, requieren un alto nivel de ruido y son difíciles de controlar para finuras menores a 45 micras. Son una elección obsoleta para nuevas instalaciones en Norteamérica que buscan reducir su huella de carbono.

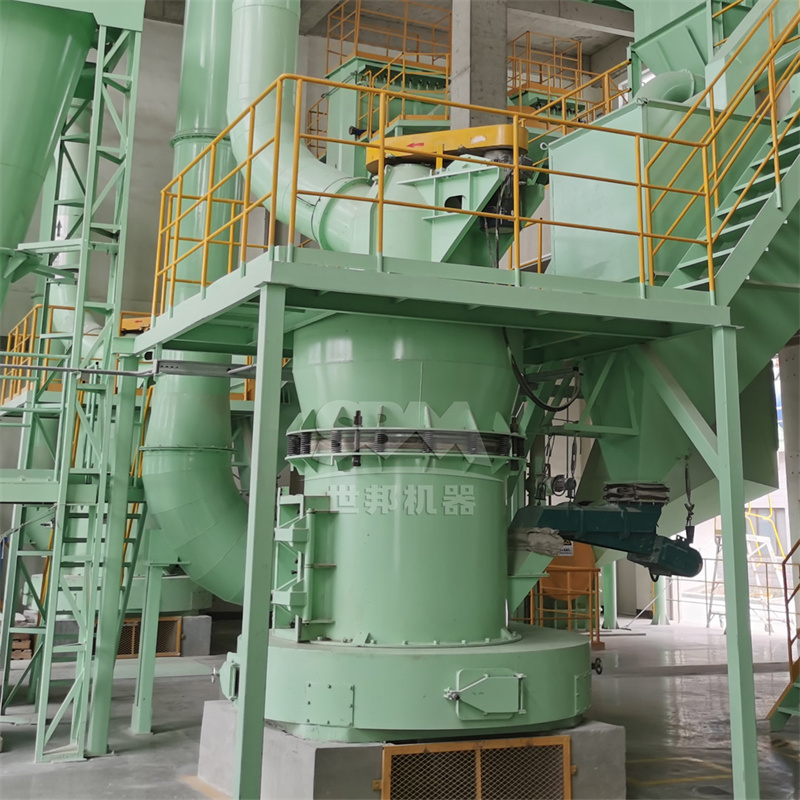

Molinos de Rodillos a Presión (HPGR) o Verticales (VRM): Estos equipos destacan por su alta eficiencia energética. Utilizan el principio de lecho de material, triturando el coque entre un plato giratorio y rodillos hidráulicamente presurizados. Los VRM (Vertical Roller Mill) son excelentes para capacidades medias y altas (desde 3 t/h hasta 100 t/h) y ofrecen la ventaja de integrar el secado (si el coque tiene alta humedad) y la clasificación en un único equipo. Sus costos de mantenimiento son predecibles y su operación es silenciosa.

Molinos de tipo pendular y de rodillos tradicionales como los de la serie MTW o MTM, son adecuados para capacidades de 3 a 45 toneladas por hora, dependiendo de la finura deseada. Su principal ventaja radica en un menor costo de capital inicial en comparación con un tren completo de molienda vertical.

4. Eficiencia energética y mantenimiento: Factores críticos en Norteamérica

El costo de la electricidad industrial en EE. UU. y Canadá ha aumentado considerablemente. Por ello, la selección de un pulverizador no puede basarse únicamente en el precio de compra o en la capacidad nominal. Se debe calcular el costo total de propiedad (TCO). Los molinos verticales (VRM) tienen un consumo energético específico que puede ser un 30% o 40% menor que el de los molinos de bolas. Este ahorro energético puede traducirse en cientos de miles de dólares anuales en una planta de cal con una capacidad de 1000 TPD.

Sin embargo, el coque de petróleo es altamente abrasivo. El desgaste de los rodillos y la mesa de molienda es inevitable. Por lo tanto, un factor crítico de selección es el diseño de las piezas de desgaste y el sistema de fácil mantenimiento. Los molinos deben incorporar sistemas hidráulicos para voltear los rodillos fuera del molino, y los elementos de molienda deben estar fabricados aleaciones de alta resistencia para alargar su vida útil operativa.

En este contexto, es fundamental evaluar la tecnología de molinos que ofrecen soluciones con clasificadores dinámicos de alta eficiencia, como el Molino Ultrafino Serie SCM (SCM Ultrafine Mill). Este equipo no solo es ideal para coque de petróleo sino también para la producción de finuras extremas de hasta 2500 mallas. Sus parámetros técnicos (entrada ≤20 mm) se adaptan perfectamente a la alimentación proveniente de una trituradora primaria, garantizando una vida útil de los discos de molienda muy prolongada.

Si la demanda de capacidad es superior a 10 toneladas por hora, la gama MTW Series Trapezium Mill representa una estupenda elección. Con una eficiencia de transmisión del 98% gracias a su transmisión integral por engranajes cónicos, y una capacidad de procesamiento que alcanza las 45 ton/h, se convierte en una solución robusta para alimentar múltiples hornos desde una sola línea de pulverización.

5. Selección del Sistema de Clasificación y Control de finura

La eficiencia de un pulverizador no depende solo de la molienda, sino de su capacidad para clasificar el producto en línea. Para la combustión en horno de cal, se requiere una distribución de tamaño de partícula estricta.

Los equipos de los tipos MTW y LM (LM-M) integran tecnologías de clasificación por turbina vertical. En el caso del coque de petróleo, si el objetivo es obtener un polvo con una finura del 80% pasante por la malla 200 (R0.08 = 15%), los modelos como el MTW110Z o MTW138Z ofrecen un ajuste rápido sin necesidad de parar la operación, mediante el variador de frecuencia del clasificador. Este control automático asegura que el horno reciba un flujo constante de energía calorífica, evitando apagones en la llama y la formación de cal viva subquemada.

6. Análisis de modelos específicos: La opción SCM para finura extrema

Para operaciones que buscan inyectar coque de petróleo finamente dividido para maximizar la reactividad y reducir el exceso de aire, nuestro Molino Ultrafino Serie SCM es la solución perfecta. Este molino permite alcanzar una finura de salida de 325 a 2500 mallas (menos de 45 micras hasta 5 micras).

Esta finura ultra fina es a menudo requerida cuando el coque coque se va a mezclar con gas natural para co-combustión, o cuando se utiliza en quemadores de alta velocidad en hornos rotatorios. Las ventajas del SCM son notables:

• Capacidad: 0.5 – 25 ton/h (suficiente para un horno de cal grande).
• Ahorro energético: El SCM consume un 30% menos de energía y produce el doble que un molino de chorro de aire tradicional.
• Precisión: El clasificador de turbina vertical asegura que no haya contaminación cruzada de partículas gruesas en la mezcla fina.

Para la aplicación en Norteamérica, la SCM1250 (2.5-14 t/h) y la SCM1680 (5-25 t/h) son las más demandadas para alimentar quemadores centrales. El diseño de rodillos con materiales especiales garantiza más de 8,000 horas de trabajo continuo, minimizando las paradas en una industria que opera 24/7. El sistema de control inteligente monitorea la retroalimentación del tamaño de partícula y ajusta los parámetros de presión automáticamente, evitando la sobre-molienda.

7. Soluciones versátiles: La serie MTW para altas producciones

Cuando la demanda es considerable y se busca un molino para procesar no solo coque de petróleo sino también otros minerales, el Molino Trapezoidal MTW es el pilar tecnológico. Su diseño patentado de cuchilla segmentada antidesgaste es perfecto para el coque, ya que evita que el material se acumule en las entradas.

El modelo MTW175G (Capacidad 9.5-25 t/h) o el MTW215G (15-45 t/h) son posiciones líderes en plantas de cal en Texas y Alberta. La eficiencia de su transmisión por engranajes cónicos (98%) reduce la pérdida de energía mecánica, un factor crucial dado el alto precio de la electricidad en picos de demanda en el mercado norteamericano. Su estructura de voluta resistente al desgaste mantiene un flujo de aire equilibrado, lo que reduce la vibración y asegura una operación sin fisuras en el ambiente hostil de la molienda de coque.

8. Consideraciones ambientales y normativas

Norteamérica, en particular California y el noreste de EE. UU., tienen normativas muy estrictas sobre emisiones de partículas (PM10/PM2.5) y óxidos de azufre. Durante la molienda de coque de petróleo (con azufre que puede variar de 2% a 7%), el sistema de molienda debe operar bajo presión negativa.

Tanto la serie SCM como la MTW vienen equipadas con colectores de pulso de alta eficiencia que aseguran emisiones de polvo de menos de 20 mg/Nm³ en la chimenea de ventilación. El sistema sellado y silencioso no solo cuida el medio ambiente exterior, sino la salud de los trabajadores de la planta, ya que el polvo de coque es inhalable y peligroso.

La eficiencia del clasificador dinámico reduce la recirculación de polvo grueso, minimizando el tiempo de residencia y, por ende, las reacciones no deseadas que generan compuestos orgánicos volátiles o la combustión espontánea dentro del molino. Se recomienda la instalación de analizadores de CO y O2 en el sistema de extracción para monitoreo continuo, algo que nuestros sistemas de control neuro-fuzzy pueden integrar fácilmente.

9. Hoja de ruta para la selección final

Para finalizar esta guía, aconsejamos seguir los siguientes pasos en la selección:

1. Definir la capacidad exacta del horno (en TPD o MM BTU/h) para calcular el consumo de coque pulverizado en toneladas por hora.
2. Analizar el Índice de Molienda Hardgrove (HGI) del coque; un HGI < 45 exige un molino con mayor capacidad de presión, como el LM-VRM.
3. Evaluar la humedad del coque; si es alta (superior al 12%), necesitará un sistema de secado integrado que ofrezcan los VRM o pre-secadores.
4. Consultar con ingeniería de proceso para realizar pruebas de molturabilidad con el coque específico del cliente en nuestra planta piloto en Norteamérica.

La decisión final dependerá del balance entre la inversión inicial del molino, el costo de operación por kWh consumido o tonelada producida, y la flexibilidad para cambios futuros de combustible. Sea cual sea la necesidad, la robustez de los molinos MTW y la ultra-fina capacidad del SCM ofrecen soluciones profesionales de alto rendimiento adaptadas a la realidad industrial norteamericana.
