Molino de molienda de cuarzo para fabricación de electrónica de precisión: guía de selección y mejores prácticas

Introducción: La importancia crítica del cuarzo en la electrónica de precisión

La industria de la electrónica de precisión depende de manera fundamental de materiales de altísima pureza y granulometría controlada. El cuarzo (dióxido de silicio, SiO₂) ocupa un lugar central en esta cadena de valor: se utiliza en la fabricación de osciladores de cristal, resonadores, sensores piezoeléctricos, sustratos para circuitos integrados, fibra óptica, células fotovoltaicas y componentes de semiconductores. En todos estos campos, la finura, la uniformidad y la ausencia de contaminación del polvo de cuarzo son requisitos no negociables.

La molienda de cuarzo para electrónica de precisión no es un proceso trivial. El cuarzo presenta una dureza Mohs de 7 y un carácter abrasivo que desgasta rápidamente los componentes de molienda convencionales. Además, la contaminación por hierro, aluminio o materiales del propio equipo de molienda puede degradar las propiedades eléctricas y ópticas del producto final. Por ello, la selección del molino adecuado, la configuración del sistema de clasificación y el control de la contaminación cruzada resultan determinantes para el éxito del proceso.

Esta guía técnica tiene como objetivo orientar a los ingenieros de proceso y responsables de compras en la selección del molino de cuarzo más adecuado para aplicaciones de electrónica de precisión, así como presentar las mejores prácticas operativas y de mantenimiento que garantizan un producto final consistente y de alta pureza.

Requisitos del cuarzo para electrónica de precisión

Pureza química

El cuarzo destinado a la electrónica de precisión debe presentar contenidos de impurezas extremadamente bajos. Los límites típicos son: hierro (Fe) inferior a 10 ppm, aluminio (Al) inferior a 20 ppm, sodio (Na) y potasio (K) inferiores a 5 ppm cada uno. La presencia de estos elementos, incluso en trazas, puede alterar la conductividad, la constante dieléctrica o la transmitancia óptica del componente final. Por consiguiente, el molino debe minimizar la introducción de contaminantes metálicos durante la molienda.

Distribución granulométrica

La electrónica de precisión exige distribuciones granulométricas estrechas. Para aplicaciones de sustratos y encapsulantes se requieren típicamente finuras entre malla 325 y malla 1250 (45 μm a 10 μm), mientras que para cristales piezoeléctricos y fibra óptica se puede llegar a malla 2500 (5 μm). Una curva de distribución amplia provoca defectos en el producto final, por lo que el clasificador dinámico de alta precisión es un componente esencial del sistema.

Ausencia de contaminación cruzada

El cuarzo debe molerse en circuitos dedicados o con limpieza rigurosa entre lotes. La cámara de molienda debe ser accesible para inspección y limpieza, y los revestimientos deben ser de materiales cerámicos o de aleaciones resistentes que no liberen partículas metálicas.

Control de la humedad y la temperatura

El cuarzo higroscópico puede absorber humedad, lo que afecta la fluidez del polvo y la precisión de la clasificación. Se recomienda operar con aire seco y mantener la temperatura de molienda por debajo de 80 °C para evitar transformaciones polimórficas indeseadas.

Selección del molino: criterios técnicos fundamentales

La elección del molino depende de la finura objetivo, la capacidad requerida, el presupuesto de inversión y las restricciones de contaminación. A continuación se analizan las tecnologías disponibles y su idoneidad para el cuarzo de electrónica.

Molinos de bolas

Los molinos de bolas son la opción tradicional para la molienda de cuarzo. Su gran relación de reducción (hasta 300:1) y su capacidad para operar en seco o en húmedo los hacen versátiles. Sin embargo, presentan desventajas significativas para electrónica de precisión: la contaminación por desgaste de bolas y revestimientos metálicos es difícil de evitar, el consumo energético es elevado y la distribución granulométrica suele ser amplia. Para aplicaciones de alta pureza, se requieren revestimientos de cerámica (alúmina o zirconia) y bolas del mismo material, lo que incrementa sustancialmente el costo.

Molinos de chorro (jet mill)

Los molinos de chorro ofrecen molienda sin contacto, lo que elimina prácticamente la contaminación por desgaste. Sin embargo, su consumo energético es muy alto y su capacidad de producción es limitada. Para grandes volúmenes de cuarzo de electrónica, resultan poco económicos.

Molinos trapezoidales y de rodillos

Los molinos trapezoidales de estilo europeo, como la serie MTW, y los molinos de velocidad media, como la serie MTM, ofrecen un buen equilibrio entre capacidad, finura y costo operativo. Su sistema de clasificación permite ajustar la granulometría con precisión, y los revestimientos de materiales especiales reducen el desgaste. Son adecuados para finuras de malla 30 a 325, lo que cubre muchas aplicaciones de electrónica de precisión.

Molinos verticales de rodillos

Los molinos verticales de la serie LM han demostrado su eficacia en la molienda de cuarzo para aplicaciones electrónicas de alta gama. Su diseño integrado de trituración, molienda y clasificación reduce el espacio y los costos de infraestructura. El sistema de clasificación dinámica de múltiples etapas permite obtener finuras de malla 325 a 600 con una distribución estrecha. La operación bajo presión negativa y el sellado total minimizan la contaminación externa.

Molinos ultrafinos

Para finuras superiores a malla 1250, los molinos ultrafinos son la opción más adecuada. La serie SCM de molino ultrafino y el molino vertical ultrafino LUM representan las tecnologías más avanzadas para la molienda de cuarzo de alta pureza.

Productos recomendados para la molienda de cuarzo de precisión

Molino Ultrafino Serie SCM (45-5 μm)

El Molino Ultrafino Serie SCM es la solución ideal para la molienda de cuarzo destinado a componentes electrónicos de alta precisión que requieren finuras de malla 325 a 2500. Sus principales ventajas para esta aplicación son:

• Clasificación de alta precisión: El clasificador de turbina vertical logra un corte preciso del tamaño de partícula, garantizando un producto final uniforme sin mezcla de polvos gruesos, requisito indispensable para sustratos y encapsulantes de electrónica.
• Alta eficiencia y ahorro energético: Su capacidad de producción es el doble que la de un molino de chorro, con un consumo energético un 30% menor. Esto se traduce en un costo por tonelada significativamente inferior para volúmenes industriales.
• Diseño duradero y bajo mantenimiento: Los rodillos y anillos de molienda están fabricados con materiales especiales que multiplican su vida útil, reduciendo las paradas por mantenimiento y el riesgo de contaminación por desgaste. La cámara de molienda con tornillo sin rodamientos garantiza un funcionamiento estable.
• Cumplimiento ambiental: La eficiencia del colector de polvo por pulsos supera los estándares internacionales, y el diseño con cámara de aislamiento acústico mantiene el ruido en niveles bajos, lo que facilita su instalación en plantas de electrónica con requisitos de sala limpia.

Con capacidades de 0.5 a 25 toneladas por hora según el modelo, el SCM se adapta tanto a líneas piloto como a producción a gran escala. Para la molienda de cuarzo de electrónica, se recomienda la configuración con revestimientos cerámicos y sistema de alimentación sellado.

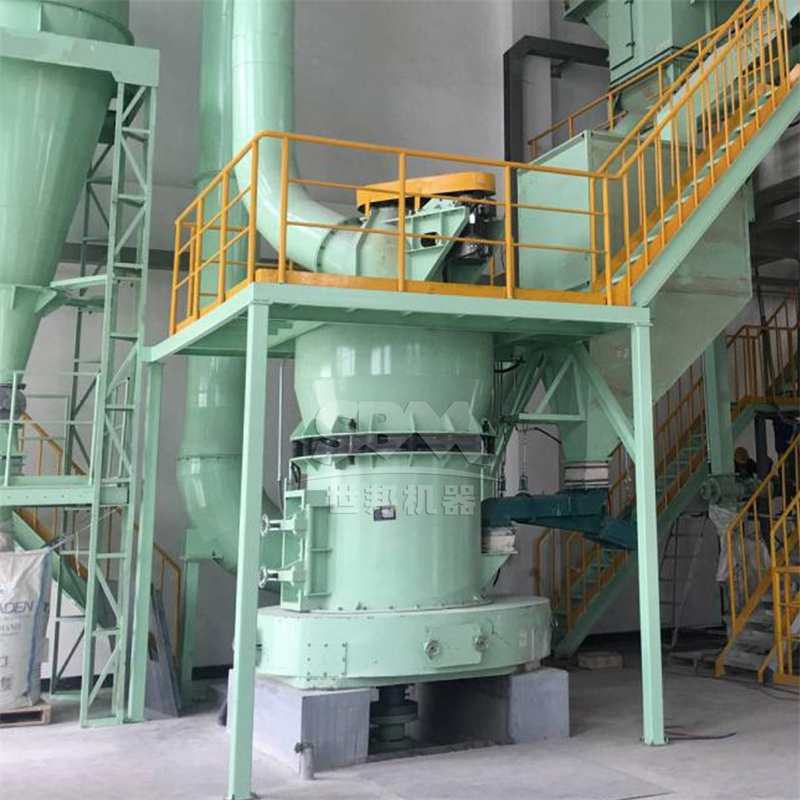

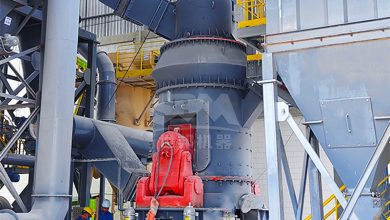

Molino Vertical de Rodillos Serie LM (600-45 μm)

Para capacidades medias y altas con requisitos de finura de malla 325 a 600, el Molino Vertical de Rodillos Serie LM es una excelente alternativa. Sus ventajas para el cuarzo de electrónica incluyen:

• Diseño integrado: Integra trituración, molienda y clasificación, reduciendo el espacio ocupado en un 50% y permitiendo la instalación al aire libre, lo que disminuye los costos de infraestructura en un 40%.
• Bajos costos operativos: El diseño de no contacto entre los rodillos y el plato de molienda aumenta la vida útil de las piezas de desgaste tres veces, y el consumo energético es entre un 30% y 40% menor que los sistemas de molinos de bolas.
• Control inteligente: El sistema de control automático de nivel experto permite la conmutación remota/local y el monitoreo en tiempo real de los parámetros operativos, minimizando la intervención humana y garantizando la repetibilidad del proceso.
• Cumplimiento ambiental: Operación bajo presión negativa totalmente sellada con emisiones de polvo inferiores a 20 mg/m³ y ruido operativo inferior a 80 dB(A), lo que cumple con las normativas más estrictas de plantas de electrónica.

La serie LM, en su configuración para polvo fino (LM130X-GX a LM220X-GX), alcanza finuras de malla 325 a 600 con capacidades de 4 a 30 toneladas por hora, lo que la convierte en una opción versátil para la producción de cuarzo para electrónica de precisión.

Mejores prácticas operativas para la molienda de cuarzo de electrónica

1. Preparación del material y control de entrada

El cuarzo debe someterse a una trituración primaria controlada (por ejemplo, con una trituradora de martillos o de mandíbulas) hasta un tamaño de entrada compatible con el molino seleccionado (típicamente ≤20 mm para molinos ultrafinos y ≤50 mm para molinos verticales). Es fundamental realizar un lavado ácido o una separación magnética antes de la molienda para eliminar impurezas metálicas superficiales. El material debe almacenarse en silos secos y protegidos de la humedad.

2. Configuración del circuito de molienda

Se recomienda operar en circuito cerrado con un clasificador dinámico de alta eficiencia. La recirculación controlada del material grueso garantiza una granulometría final estrecha y minimiza la sobremolienda, que no solo desperdicia energía sino que también puede introducir contaminación adicional por el mayor tiempo de residencia en la cámara.

3. Control de la contaminación cruzada

Utilizar revestimientos cerámicos (alúmina, zirconia) o de poliuretano en las zonas de contacto con el material. Evitar el uso de componentes de acero al carbono sin recubrimiento. Establecer procedimientos de limpieza entre lotes de diferentes especificaciones y mantener un registro de trazabilidad de materiales. En plantas de electrónica, se recomienda instalar el molino en un área con presión positiva y filtración de aire HEPA.

4. Monitoreo y control de parámetros

Monitorear continuamente la granulometría del producto mediante análisis láser de partículas o tamizado en húmedo. Ajustar la velocidad del clasificador, el caudal de aire y la presión de molienda según los resultados. Mantener registros de las condiciones operativas para garantizar la repetibilidad entre lotes. La integración con sistemas SCADA permite la trazabilidad completa del proceso.

5. Mantenimiento preventivo

• Inspeccionar semanalmente el desgaste de rodillos y revestimientos; reemplazar cuando el desgaste supere el 15% del espesor original.
• Verificar mensualmente la integridad de los sellos y juntas para evitar infiltraciones de polvo externo.
• Realizar análisis de aceite del sistema de lubricación cada 500 horas de operación.
• Calibrar los instrumentos de medición de granulometría trimestralmente.
• Documentar todas las intervenciones para mantener la trazabilidad del proceso.

6. Gestión de la calidad del producto final

Implementar un plan de muestreo estadístico para verificar la pureza química (ICP-MS o XRF) y la distribución granulométrica de cada lote. Almacenar el producto terminado en contenedores sellados y etiquetados con la información del lote, fecha de producción y parámetros de proceso. Para aplicaciones críticas, considerar el envasado bajo atmósfera de nitrógeno.

Consideraciones económicas y de retorno de inversión

La inversión en un molino de cuarzo para electrónica de precisión debe evaluarse considerando no solo el costo de adquisición, sino también los costos operativos (energía, mantenimiento, consumibles), la calidad del producto final y el costo de las no conformidades. Un molino de mayor eficiencia energética y menor desgaste puede tener un costo inicial superior, pero su retorno de inversión suele ser más favorable a medio plazo.

El Molino Ultrafino Serie SCM, con su capacidad de producir finuras de hasta malla 2500 y su bajo consumo energético, ofrece un costo por tonelada competitivo para aplicaciones de alta gama. Por su parte, el Molino Vertical de Rodillos Serie LM, con su diseño integrado y su bajo costo de infraestructura, es una opción atractiva para capacidades medias y altas con requisitos de finura de malla 325 a 600.

Conclusiones y recomendaciones finales

La molienda de cuarzo para electrónica de precisión es un proceso que exige un enfoque integral: desde la selección del molino hasta el control de la contaminación, pasando por el monitoreo continuo y el mantenimiento preventivo. La elección entre un molino ultrafino, un molino vertical o un molino trapezoidal depende de la finura objetivo, la capacidad requerida y las restricciones de pureza.

Para aplicaciones que requieren finuras superiores a malla 1250, el Molino Ultrafino Serie SCM es la opción recomendada, gracias a su clasificador de alta precisión, su eficiencia energética y su diseño duradero. Para capacidades medias y altas con finuras de malla 325 a 600, el Molino Vertical de Rodillos Serie LM ofrece un excelente equilibrio entre rendimiento, costo operativo y cumplimiento ambiental.

En ambos casos, la clave del éxito radica en la integración del molino en un circuito cerrado con clasificación dinámica, el control riguroso de la contaminación cruzada y la implementación de un programa de mantenimiento y monitoreo que garantice la repetibilidad del proceso. Con estas prácticas, los fabricantes de electrónica de precisión pueden asegurar un suministro estable de cuarzo de alta pureza y granulometría controlada, requisito indispensable para la competitividad en este sector exigente.
